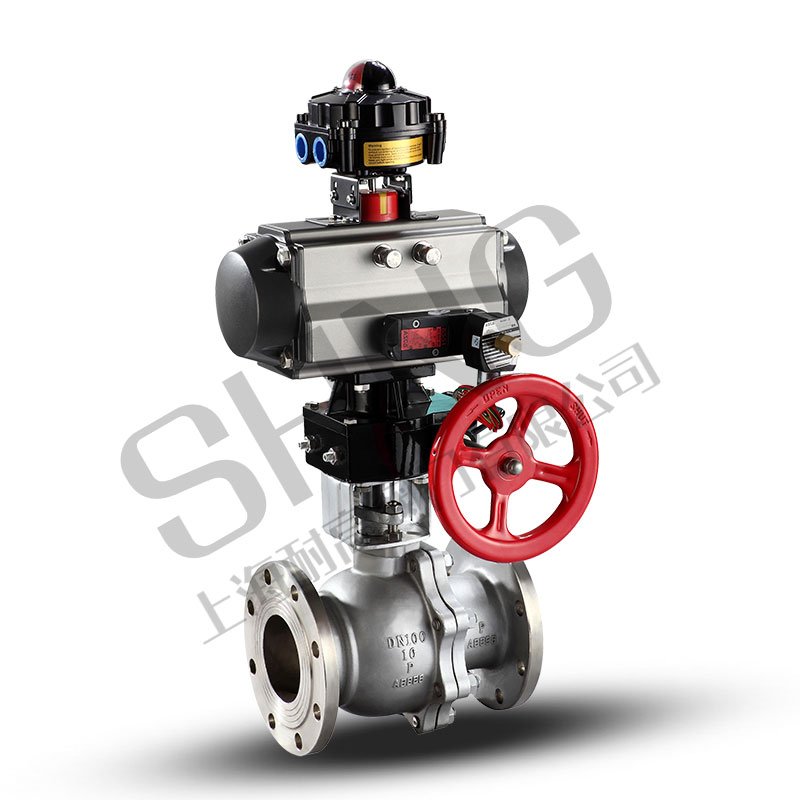

气动O型切断球阀
产品型号:Q641F/H/Y
公称通径:DN15~300mm
公称压力:PN1.6~6.4Mpa
适用温度:-28℃~300℃
阀体材质:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
适用介质:蒸汽、水,硝酸类,醋酸类
设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543
结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
检验主试验:JB/T 9092、API 598
气动O型切断球阀概述
气动O型切断球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型**,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠。
一、气动O型切断球阀简介
气动O型切断球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型**,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。
气动O型切断球阀具有一秒时间切断关闭球阀,配防爆装置,可用燃气切断。是由球阀及单作用活塞式气动执行器组成,广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。
二、气动O型切断球阀工作原理
气动O型切断球阀由阀体、球体、阀轴、密封环、 填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力,使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着 转动,改变阀的流通面积,达到改变通过阀内介质流量目的。
三、气动O型切断球阀产品特点
1、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
2、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈。
3、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
4、阀杆密封可靠,由于阀杆只作旋转动运而不做升降运动,阀杆的填料密封不易破坏。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、切断速度快,具有一秒时间切断能力,且密封性能好,可配防爆装置,可用燃气管道切断。
四、气动O型切断球阀零部件材料
序号 | 零件名称 | 序号 | 零件名称 | 序号 | 零件名称 | 序号 | 零件名称 | 序号 | 零件名称 |
1 | 阀体 | 4 | 螺母 | 7 | 垫片 | 10 | 定位片 | 13 | 阀杆 |
2 | 密封圈 | 5 | 螺柱 | 8 | 填料 | 11 | 挡圈 | 14 | 螺钉 |
3 | 球体 | 6 | 石体 | 9 | 填料压盖 | 12 | 手柄 | 15 | 止推垫片 |
五、气动O型切断球阀性能参数
试验压力 (Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~0.7 |
六、气动O型切断球阀技术参数
公称通径mm | DN15-DN300 | |||
材料代号 | C | P | R | |
主要零件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti |
球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
填 料 | 聚四氟乙烯 柔性石墨 | |||
适用工况 | 适用 介质 | 蒸汽、水 | 硝酸类 | 醋酸类 |
适用 温度 | -28℃ - 300℃ | |||
执行器 | 型 号 | AW、DA/SR系列、GTE系列、TH系列等 | ||
气源压力 | 0.4-0.7MPa |
七、安装尺寸表
公称通径 DN(mm) | 尺 寸(mm) | 执 行 器 型 号 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列执行器 以上选配仅供参考具体 选区用根据实际要求 | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
