产品系列
产品描述

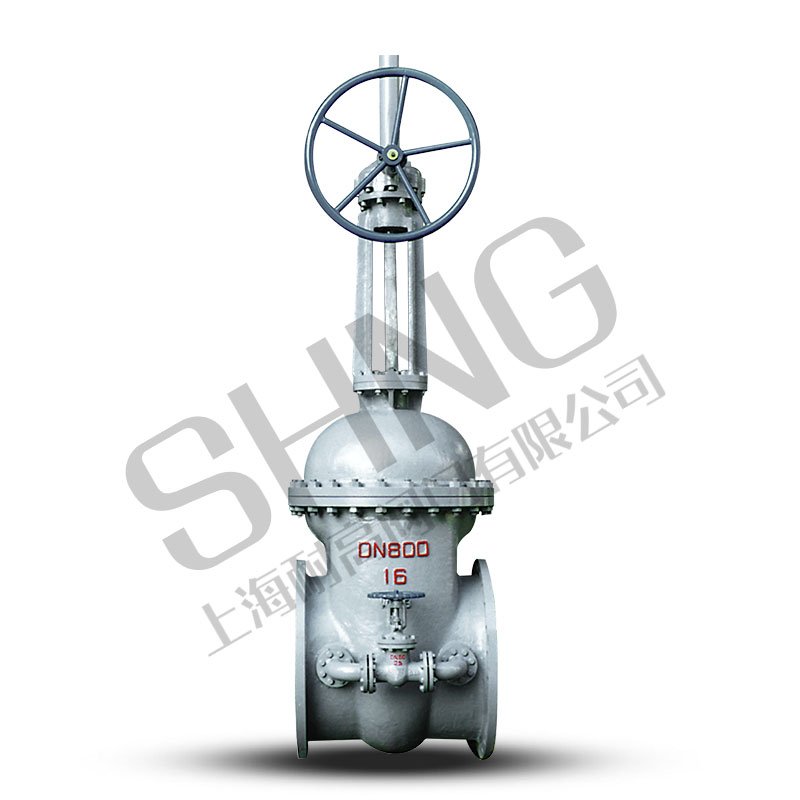

一、Z541H伞齿轮闸阀概述
伞齿轮传动闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种*常用的截断阀,用于截断或接通管路中的介质.通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。
二、Z541H伞齿轮闸阀结构特点
①符合国内外先进标准的要求,密封可靠,性能优良。
②阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。
三、Z541H伞齿轮闸阀外形尺寸
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I | 1.0MPa | ||||||||
DN | L | D | D1 | D2 | b | Z-φd | H | Do | |
50 | 180 | 160 | 125 | 100 | 16 | 4-φ18 | 358 | 240 | |
65 | 195 | 180 | 145 | 120 | 18 | 4-φ18 | 373 | 240 | |
80 | 210 | 195 | 160 | 135 | 50 | 4-φ18 | 435 | 280 | |
100 | 230 | 215 | 180 | 155 | 50 | 8-φ18 | 500 | 300 | |
125 | 255 | 245 | 210 | 185 | 55 | 8-φ18 | 614 | 320 | |
150 | 280 | 280 | 240 | 210 | 25 | 8-φ23 | 674 | 320 | |
200 | 330 | 335 | 295 | 265 | 26 | 8-φ23 | 818 | 400 | |
250 | 380 | 390 | 350 | 320 | 26 | 12-φ23 | 969 | 450 | |
300 | 420 | 440 | 400 | 368 | 26 | 12-φ23 | 1145 | 500 | |
350 | 450 | 500 | 460 | 428 | 26 | 16-φ23 | 1280 | 500 | |
400 | 480 | 565 | 515 | 482 | 26 | 16-φ25 | 1452 | 560 | |
450 | 510 | 645 | 565 | 532 | 28 | 20-φ25 | 1541 | 600 | |
500 | 540 | 670 | 620 | 585 | 28 | 20-φ25 | 1676 | 640 | |
600 | 600 | 780 | 725 | 685 | 30 | 20-φ30 | 1874 | 720 | |
700 | 660 | 895 | 840 | 800 | 32 | 24-φ30 | 2083 | 800 | |
800 | 720 | 1010 | 950 | 905 | 34 | 24-φ34 | 2400 | 950 | |
900 | 780 | 1110 | 1050 | 1005 | 36 | 28-φ34 | 2950 | 1000 | |
100 | 840 | 1220 | 1160 | 1115 | 38 | 28-φ34 | 3245 | 1000 | |
1200 | 960 | 1450 | 1380 | 1325 | 40 | 32-φ41 | 3850 | 1100 | |
1400 | 1080 | 1675 | 1590 | 1525 | 42 | 36-φ48 | 3980 | 1200 | |
1600 | 1000 | 1915 | 1820 | 1750 | 46 | 40-φ54 | 4120 | 1300 |
