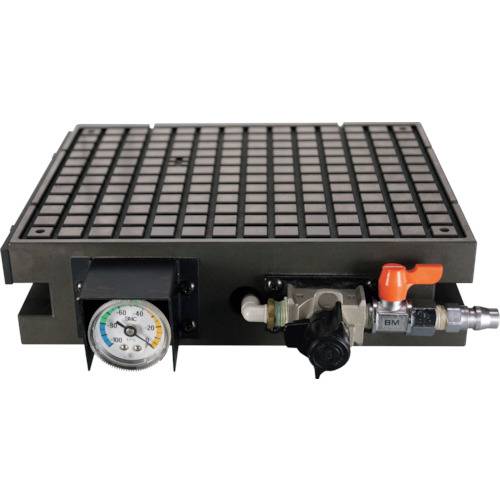

NEW STRONG VCIM系列为内置真空发生器的一体式真空吸盘夹具，仅接入工厂压缩空气即可产生真空吸附，无需外接独立真空泵，适配加工中心、铣床、磨床对铝、不锈钢、塑料等非磁性薄板工件做铣削、研磨、钻孔加工。 本体 FC300 铸铁材质，上下双面研磨加工，基准平行度可达 ±0.01mm；底部自带键槽，方便机床工作台精准定位；侧面标配定位挡块，限制工件位移；搭载空气调节手柄，可调整吸附气量，适配超薄工件，降低薄板吸附变形风险。 设备内置保持回路，气源压力波动时依旧维持吸附稳定性；关闭吸附开关时，吸孔反向喷气，清理孔内切屑杂物，减少维护工作量；可搭配副板实现钻孔加工，也可安装转接板直接装夹在虎钳上使用。多规格覆盖 200×250～350×600mm 吸附台面，适合各类薄板、非金属薄壁工件的精密机加工场景。

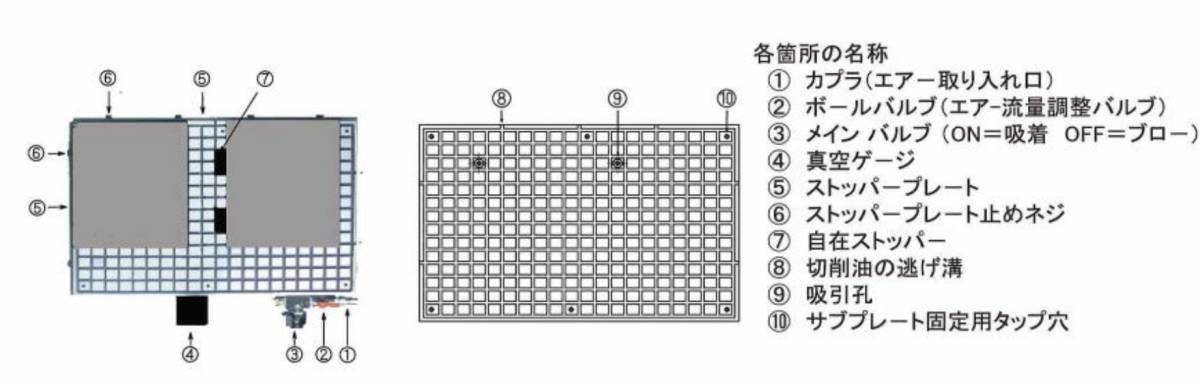

真空夹具的特点

● 非常适合用于薄材料加工以及非铁金属的加工。 ● 带有固定装置。 ● 可安装在夹具上（需搭配可选配件）。 ● 可同时吸附两个工件（双孔类型）。

● 保持回路处于开启状态。

1. 加工过程中，即便空气供应突然中断，也能继续保持吸附状态 2. 图片显示的是吸附完成后切断空气供应的状态（真空计显示数值）

● 安装在夹具上的状态
1. 机器底部有M8规格的螺纹孔
2. 需要安装专用夹具板（需另行购买）
3. 安装到夹具上后，轻轻握住专用夹具板即可。

● 安装了夹具的状态1. 可以避免在加工机上手动安装或拆卸夹具的繁琐工序 2. 能节省准备工作的时间和精力

尺寸表(单位：mm　质量：kg)

● 气体调节杆
1. 可以调节气体流量。
2. 当加工件非常薄时，可通过调节气体流量来避免出现变形现象。
3. 使加工件被吸附住，当真空度达到80以上时，稍微减少气体流量即可。
这样就能减轻压缩机的负担。
4. 如果继续减少气体流量，气体就会完全停止流动。

● 自由定位装置——1. 那些带有两个吸盘的产品，可以利用自由定位装置将加工件固定在两侧，从而方便进行加工。 2. 无论加工件的大小或形状如何，都可以使用该装置。 3. 带有自由定位装置的机型为以下两种：VCIM-2540和VCIM-3560。

尺寸表（单位：mm，质量：kg）

品番 A B C D E SP-16 上限交差　　　3.8-0.02  6  3  30 上限交差　　　16+0.02 下限交叉　　　3.8－0.05 下限交叉　　　16－0.0品番 A B C D E SP-16 上限交差　　　3.8-0.02  6  3  30 上限交差　　　16+0.02 下限交叉　　　3.8－0.05 下限交叉　　　16－0.0
