日本KONDO近藤KTH-MWST细线专用微型点焊机

——热电偶丝精密焊接解决方案

一、引言：热电偶焊接技术概述与应用需求

热电偶是工业温度测量中最常用的传感器之一，其测量端的焊接质量直接影响测温精度和可靠性。热电偶丝通常由两种不同金属材料组成，如K型（镍铬-镍硅）、R型（铂-铂铑）、T型（铜-铜镍）等，焊接时需要在两种金属丝的末端形成一个牢固、均匀的结点。对于微细热电偶丝（直径0.05mm至0.2mm），传统的焊接方法如氧乙炔焊、电弧焊等难以控制热输入，容易造成过烧、脆化或焊点过大，影响热电偶的响应速度和测量精度。

在材料试验、电子元器件、汽车研发、航空航天等领域，经常需要将热电偶直接焊接到被测工件表面进行温度测量。这种现场焊接要求设备便携、操作简单、焊接精度高，且不能对工件造成损伤。传统的台式点焊机体积大、操作复杂，不适合现场使用；而手持式点焊笔虽然便携，但焊接能量控制精度有限，难以保证微细热电偶丝的焊接质量。

日本KONDO（近藤テック株式会社）推出的KTH-MWST细线专用微型点焊机，正是针对微细热电偶丝焊接和现场热电偶安装焊接需求而设计的超小型电阻点焊设备。该设备以低出力设计为核心，专门针对φ0.05mm至0.3mm的细线和箔材焊接进行优化，将实验室级的焊接精度浓缩于一台B5尺寸的便携式设备中。

二、产品概述：KONDO近藤テック与KTH-MWST

KONDO（近藤テック株式会社，Kondo Tech）是日本东京的精密焊接设备制造商，专注于超小型点焊机的研发与制造。公司产品以“マイウエルダー”（My Welder）系列为核心，涵盖KTH-MWS标准型和KTH-MWST细线焊接型两种规格，广泛应用于热电偶制造、材料试验、电子元器件焊接等领域。

KTH-MWST是KTH-MWS的细线焊接专用版本，两者外观和操作方式完全相同，区别在于焊接输出功率。KTH-MWST采用低出力设计，最大焊接电流500A，专门针对细线同士和箔材的焊接需求进行优化。而KTH-MWS标准型最大焊接电流1200A，适用于更粗线材和更厚板材的焊接。

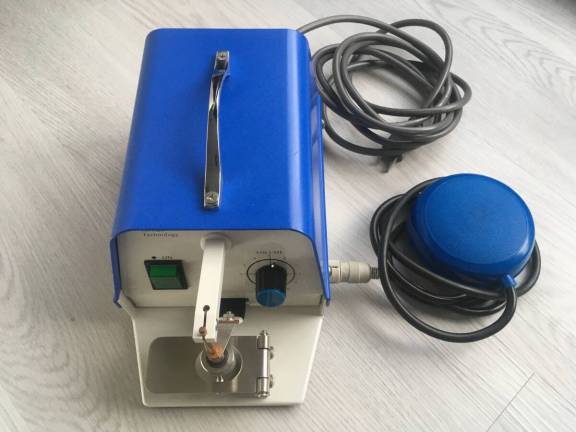

KTH-MWST采用电源与焊接头一体型设计，整机尺寸仅150mm×155mm×260mm（高×宽×深），重量约5.4kg，使用AC100V民用电源即可工作。设备配备脚踏开关，操作人员可以双手持工件进行焊接，脚踏控制焊接时机，操作灵活方便。标准配置铬铜电极（先端径φ1mm），可根据需要更换钨电极、镊子型电极、平行电极等多种选件电极，适应不同的焊接场景。

三、工作原理与技术特点

3.1 电阻点焊工作原理

KTH-MWST采用电阻点焊（Resistance Spot Welding）原理。焊接时，将待焊接的两根热电偶丝交叉放置在上下电极之间，通过弹簧加压使电极与线材紧密接触。当焊接电流通过电极和线材接触点时，接触电阻产生的焦耳热使金属局部熔化，形成焊点。焊接完成后，切断电流，焊点在压力下冷却凝固，形成牢固的冶金结合。

与传统的电弧焊和气焊相比，电阻点焊具有以下优势：一是热输入集中，焊接热影响区小，对微细热电偶丝的损伤小；二是焊接时间短（毫秒级），焊点冷却快，不易造成金属过热脆化；三是焊接过程不需要填充材料和保护气体，操作简单；四是焊点质量稳定，重复性好，适合批量生产。

3.2 细线专用低出力设计

KTH-MWST的核心特点是其细线专用低出力设计。与KTH-MWS标准型相比，KTH-MWST将最大焊接电流从1200A降低至500A，焊接时间设定从2个周期缩短至1个周期。这种低出力设计使得设备能够精确控制焊接能量，避免因电流过大或时间过长导致的线材烧断、焊点过大或金属过热等问题。

对于K型、R型热电偶（镍铬-镍硅、铂-铂铑等），KTH-MWST可焊接φ0.05mm至0.2mm的细线；对于T型、AF型热电偶（铜-铜镍、金铁-镍铬等），可焊接φ0.05mm至0.3mm的细线。特别是对于φ0.1mm以下的超细线，KTH-MWST能够实现稳定、可靠的焊接，这是标准型点焊机难以做到的。

3.3 热电偶先端焊接与工件安装焊接

KTH-MWST支持两种主要的热电偶焊接应用：热电偶先端焊接和被测量工件上的热电偶安装焊接。

热电偶先端焊接是指将两根热电偶丝的末端交叉焊接在一起，形成测量结点。这种焊接有两种作业方式：一是头部作业，将热电偶丝交叉放置在设备头部的上下电极之间，通过弹簧加压后脚踏启动焊接；二是镊子型电极作业，使用选件的手持镊子型电极，像使用镊子一样夹住热电偶丝交叉点进行焊接，适合在狭小空间或特殊位置作业。

被测量工件上的热电偶安装焊接是指将热电偶丝直接焊接到被测工件表面，用于现场温度测量。这种焊接根据工件形状和大小，可选择多种电极配置：头部电极适合平板和小物块；平行电极适合大平板和结构物；夹子电极适合轴类和凹凸结构物；基座电极适合非常小的物体和箔材料；磁铁电极适合磁性材料工件。通过不同电极的组合，KTH-MWST几乎可以适应各种形状工件的热电偶安装焊接需求。

四、核心技术优势

4.1 超细线焊接能力

KTH-MWST最突出的优势是其超细线焊接能力。设备可焊接φ0.05mm的K型、R型热电偶丝，以及φ0.05mm的T型、AF型热电偶丝。对于如此微细的线材，传统的焊接方法往往难以控制，容易造成线材烧断或焊点过大。KTH-MWST通过低出力设计和精确的电流控制，能够实现微细线材的稳定焊接，焊点小而均匀，不影响热电偶的响应速度和测量精度。

对于φ0.1mm以下的超细线焊接，KONDO建议使用放大镜等辅助设备，并特别注意焊接条件的设置，以获得最佳的焊接效果。对于有特殊焊接需求的客户，KONDO还提供免费的样品焊接服务，客户提供样品材料，厂家免费进行焊接试验并提供样品，帮助客户确认焊接可行性和最佳工艺参数。

4.2 多种电极配置与作业方式

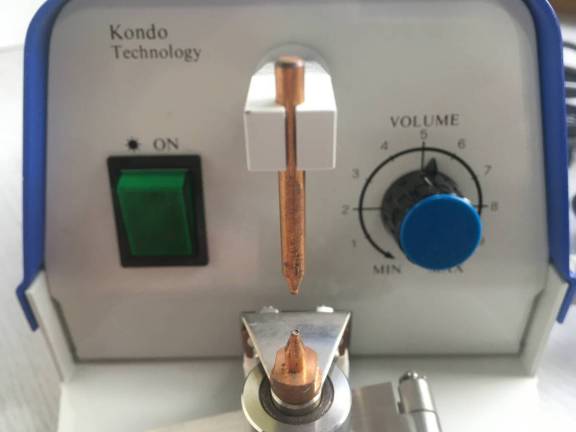

KTH-MWST标准配置铬铜电极（先端径φ1mm），适用于K型、R型热电偶的焊接。对于T型热电偶（铜-铜镍），由于铜和铜镍的电导率和热导率较高，需要使用钨电极（选件）以获得足够的焊接热量。此外，设备还提供多种选件电极：手持镊子型电极适合灵活作业；平行电极适合大工件；夹子电极适合轴类工件；基座电极适合微小工件；磁铁电极适合磁性材料工件。

丰富的电极配置使得KTH-MWST能够适应各种焊接场景，从热电偶先端焊接到工件表面安装焊接，从小型实验室到大型生产现场，都能找到合适的作业方式。设备的电极更换简单快捷，无需工具即可完成，操作人员可以根据需要快速切换电极类型。

4.3 安全简单的操作

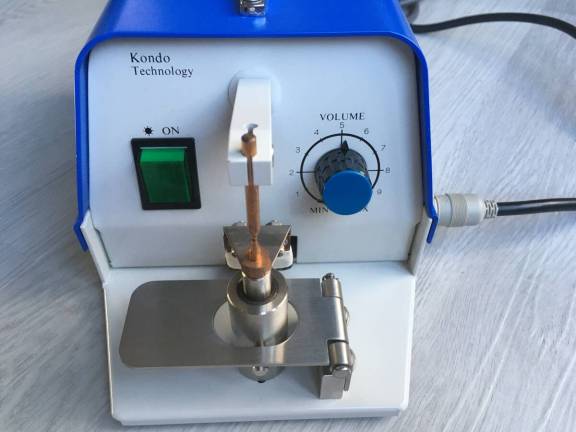

KTH-MWST采用弹簧加压方式，电极压力由弹簧恒定提供，不受操作人员手法差异的影响，确保每次焊接的压力一致，从而保证焊接质量的重复性。焊接能量通过VOLUME旋钮连续可调，操作人员可以根据线材直径和材料类型，通过简单的试焊确定最佳焊接参数。

设备配备脚踏开关，操作人员可以双手持工件进行焊接，脚踏控制焊接时机，解放了双手，提高了操作灵活性和安全性。焊接过程瞬间完成，不会产生飞溅和强光，操作人员无需佩戴特殊防护装备。设备还配备安全开关，确保操作安全。

4.4 小型轻量可搬型

KTH-MWST采用电源与焊接头一体型设计，整机尺寸仅B5大小（150mm×155mm×260mm），重量约5.4kg，可以轻松放置在实验台上或携带到现场使用。设备使用AC100V民用电源，无需特殊电源配置，插电即可使用。

这种小型轻量设计使得KTH-MWST非常适合实验室、研发部门和现场检测使用。设备不需要复杂的安装和调试，开箱即可使用。对于需要在不同地点进行热电偶焊接的场合，如材料试验现场、产品研发实验室、生产线维护等，KTH-MWST的便携性具有显著优势。

五、应用领域

5.1 热电偶制造与校准

在热电偶制造行业，KTH-MWST可用于热电偶测量端的焊接。对于微细热电偶丝（φ0.05mm至0.2mm），KTH-MWST能够实现稳定、均匀的焊点，确保热电偶的测量精度和可靠性。设备的低出力设计特别适合K型、R型等贵金属热电偶的焊接，焊点小而光滑，不会影响热电偶的响应速度。

在热电偶校准和检定实验室，KTH-MWST可用于制作标准热电偶和工作用热电偶的测量端。设备的焊接质量稳定，重复性好，能够满足热电偶校准对焊点质量的严格要求。对于需要频繁制作热电偶的实验室，KTH-MWST的高效率和便捷性能够显著提高工作效率。

5.2 材料试验与研发

在材料试验和研发领域，经常需要将热电偶焊接到试样表面进行温度测量。例如，在金属材料的高温力学性能试验中，需要将热电偶焊接到试样表面，实时监测试验过程中的温度变化。KTH-MWST的便携性使得研究人员可以在试验现场直接焊接热电偶，无需将试样送到专门的焊接工位。

对于新材料研发，如复合材料、功能材料、纳米材料等，KTH-MWST可用于将热电偶焊接到各种形状和尺寸的试样上。设备的多种电极配置能够适应平板、棒材、管材、箔材等各种试样形状，满足不同试验的需求。

5.3 电子元器件与精密焊接

在电子元器件制造领域，KTH-MWST可用于微细金属丝和箔材的焊接。例如，在传感器制造中，需要将微细金属丝焊接到芯片或引线上；在微型电机制造中，需要将漆包线焊接到换向器上；在医疗器械制造中，需要将微细金属丝焊接到不锈钢管上。KTH-MWST的低出力设计和精确的能量控制，能够实现这些微细焊接应用。

对于粉体材料和粉末冶金行业，KTH-MWST可用于将热电偶焊接到粉末冶金试样表面，测量烧结过程中的温度变化；也可用于将微细金属丝焊接到金属粉末压坯上，进行热分析和热物性测试。设备的小型化和便携性，使其成为实验室和研发部门的理想工具。

六、总结

日本KONDO近藤テックKTH-MWST细线专用微型点焊机以低出力设计为核心，专门针对微细热电偶丝和箔材的焊接需求进行优化。设备可焊接φ0.05mm至0.3mm的细线，焊点小而均匀，不影响热电偶的响应速度和测量精度。多种电极配置和作业方式使其能够适应各种焊接场景，从热电偶先端焊接到工件表面安装焊接，从小型实验室到大型生产现场，都能灵活应对。

KTH-MWST采用电源与焊接头一体型设计，B5尺寸，重量仅5.4kg，使用AC100V民用电源，开箱即可使用。设备操作简单，弹簧加压确保焊接质量稳定，脚踏开关解放双手，适合各种操作人员使用。对于热电偶制造、材料试验、电子元器件制造等行业，KTH-MWST是一款理想的精密焊接工具。
