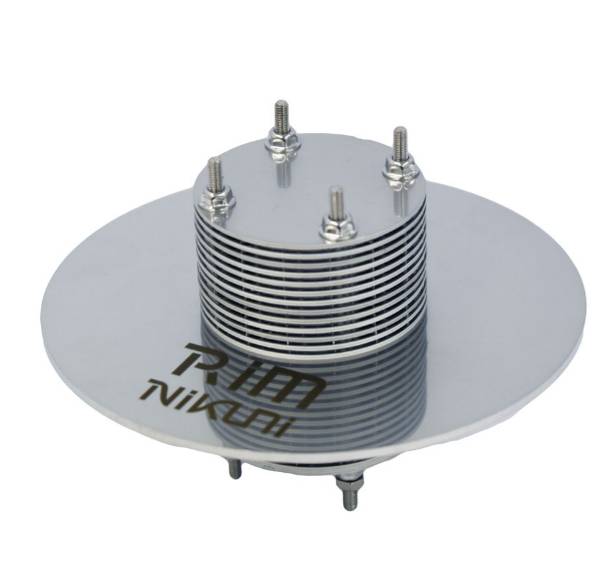

NIKUNI RiM 环形混合器属于 MSE 层叠元件型静态混合器，与 NiM 乳头搅拌器共用一套层叠混合元件原理，采用法兰夹持式安装结构，只需夹装在两片管路法兰之间即可完成部署，无需螺纹接头焊接改造。 内部 A/B 两种异形混合元件交替堆叠，在层叠方向与径向形成三维复杂流道，流体反复分割‑合流，依靠湍流涡流实现短距离均质混合；分为标准型、蜂窝型两种元件，蜂窝型分散能力更强，对应压力损失更高。 本体标准材质 SUS316，适配大流量管路工况，支持液‑液混合、气‑液分散、气体配比；即使低流量、高低粘度差流体，依旧维持稳定混合效果。无电机、无转动部件，属于无源在线混合设备，适合化工、半导体、水处理、制药产线的连续管路工艺，用于药液稀释、pH 调节、清洗液配制、蒸汽混合、气体浓度调节等工序。

3维混合
通过分层、沿半径方向分割并反复合并，实现高效的混合。

高的混合能力

通过层叠式混合元件，可以形成无数次分流与汇流的复杂流道，从而展现出高效且出色的混合能力。

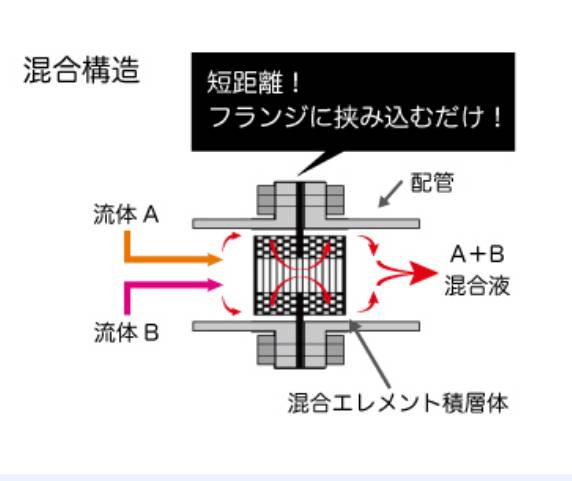

在较短的管道距离下即可轻松混合

只需将其夹在法兰之间，即可轻松安装。

用途

■气体或液体的混合
■气泡在液体中的分散
■稀释、浓度调整、pH调整
■流量差与浓度差较大的气体混合

【适用例】
・气体混合
气体浓度调节、焊接用保护气制造等
・液液混合
药液稀释、清洗水制备、废水处理、浓缩原料稀释、分散等
・气液混合
蒸汽混合器、充气装置、热水生成等

特点

■结构与原理

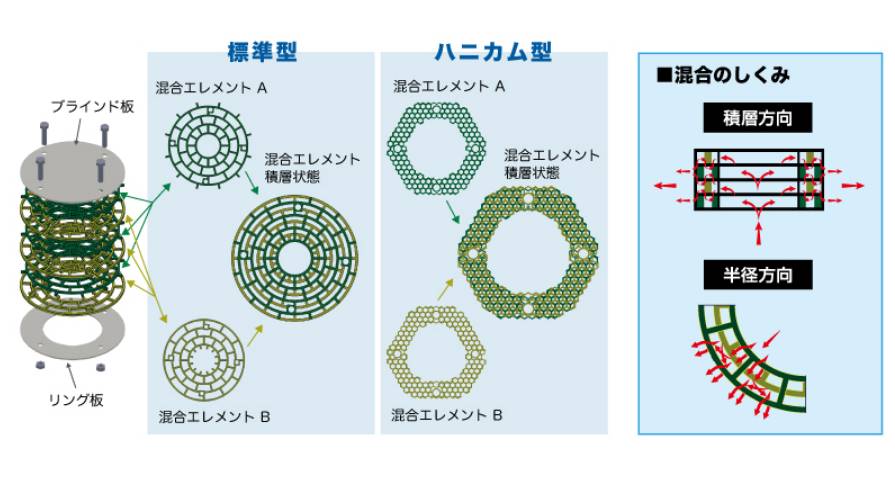

将两种不同形状的“混合元件A·B”交替叠加，并用遮光板与环形板固定。
通过夹合，能够在层叠方向和半径方向上分别形成复杂的流道。
被输送的流体通过这些流道不断进行分流与汇合，同时还会产生湍流和涡流。
能高效地发挥出色的混合能力。
※元件的形状有“标准型”和“蜂窝型”两种，后者的混合力更强，因此压力损失也会更大。

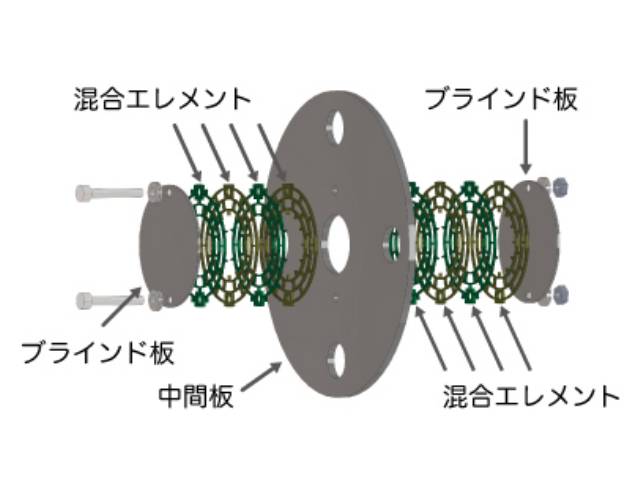

■结构部件

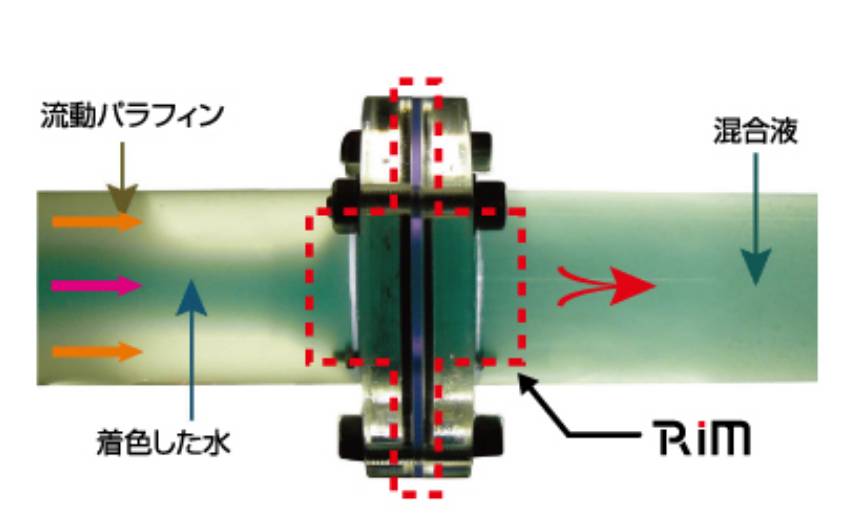

■难以与水混合的液体的混合

标准规格

标准型　　材质：SUS316

蜂窝型　材质：SUS316

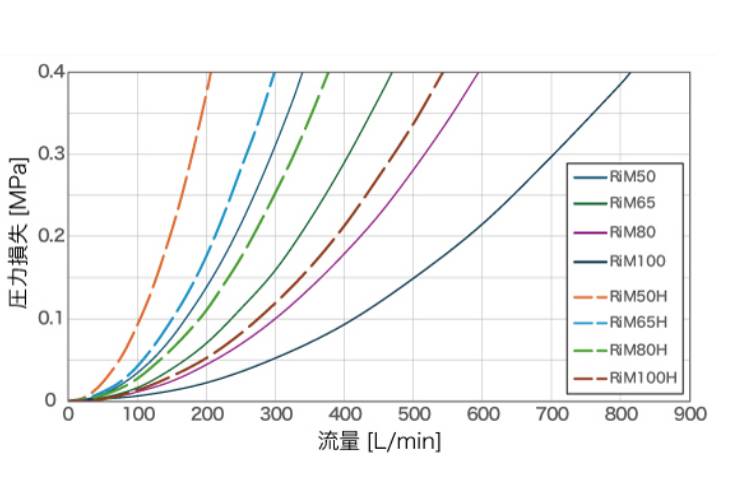

压力损失

法兰夹持式安装，适配大流量管道仅夹装于管路法兰中间即可投入使用，适配大口径、大流量工艺管线，改造现有产线简单便捷。MSE 三维层叠混合，短管路实现均匀混配层叠 + 径向双向分流合流，同等混合效果下占用管路长度更短，节省现场安装空间。无运动部件，免维护长期在线运行无叶轮、无驱动电机，依靠流体自身压力完成混合，故障点少，适合 24 小时连续产线。两种元件可选，平衡混合强度与压损标准型适配常规配比；蜂窝型强化分散能力，可根据工艺对混合效果、压力损失的需求选型。宽流量宽粘度适配，小流量工况性能稳定可处理粘度差异较大的流体，低流量条件混合性能不明显衰减，支持微量药剂添加配比。SUS316 不锈钢本体，耐化学腐蚀本体为 SUS316 材质，耐受各类酸碱药液，适配洁净工艺管路。
