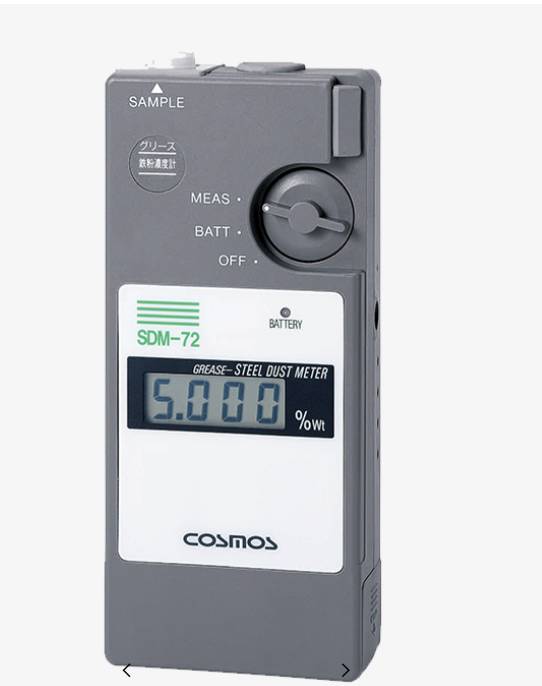

SDM-72

润滑脂铁粉浓度检测

检测对象

润滑脂中铁粉浓度

检测范围

0~5.00%（Wt）

检测原理

磁性平衡式电磁感应法

应用行业

汽车、石油化工、钢铁、半导体制造、机械制造

产品详情

产品描述：润滑脂铁粉浓度检测

01.检测对象

·  各种泵/电动机
·  各种滚轧机
·  各种搅拌机/混合器
·  各种输送机
·  风机/鼓风机/压缩机
·  行车/吊车/升降梯
·  冷却塔/冷却风扇
·  各种土木机械
·  回转干燥炉
·  车辆/搬运机械
·  碾磨机/粉碎机/精磨机
·  电梯

02.产品特点

·  能对在振动值变高之前阶段的轴承磨损状态进行诊断

·  操作简单，只要插入取样润滑脂即可进行测定

·  便携式（重量480 克）、在现场即可检测

·  *小分辨率为0.001%（Wt）、可做微量检测

03.产品用途

·  对于用润滑脂润滑的轴承，齿轮等磨耗状态的简易诊断及趋势管理

·  铁粉记录法、SOAP法的事前预诊断

04.产品参数

※1.根据不同环境条件、使用条件、保存期限、电池厂家，有时会有不同。

※2.指定为CE规格时，充电AC适配器不在此范围内。

05.产品应用案例

SDM系列铁粉浓度检测计

功能简介

通过监测磁性颗粒浓度，可提前发现异常磨损。→可以进行预防性的维护和定期维护

产品的理念

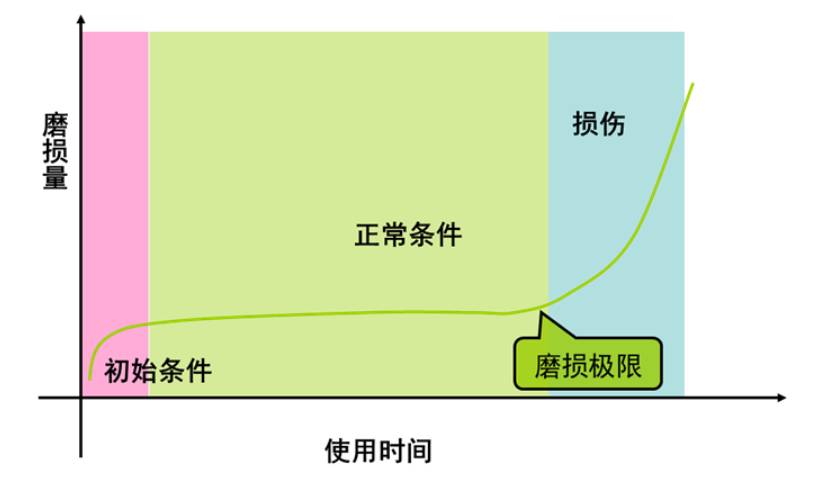

■ 磨损事件发生的一般过程

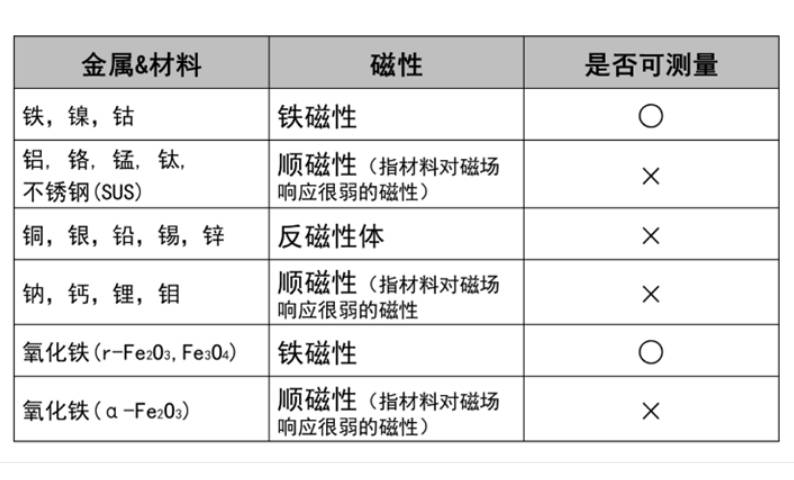

可测量的金属材料

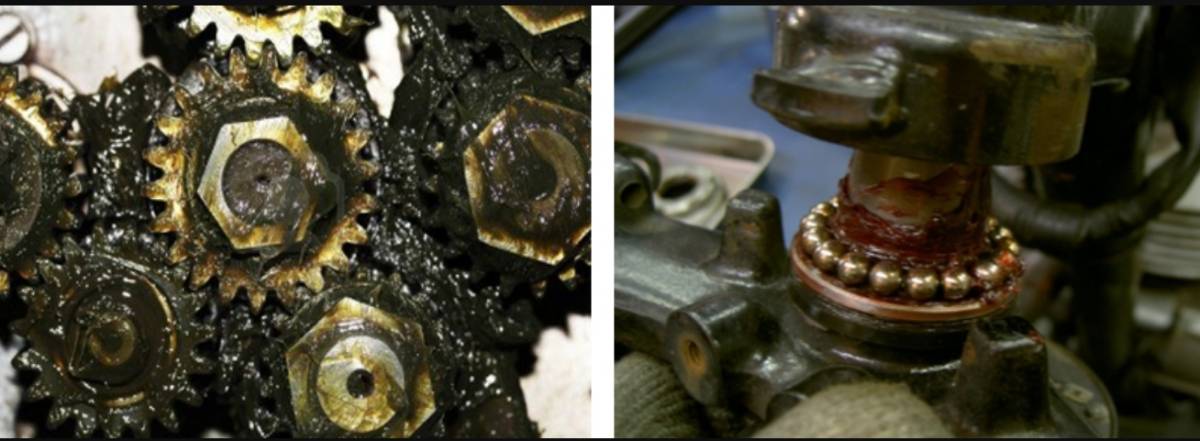

质量控制

通过检测润滑油/润滑脂中的铁粉浓度来控制机械设备的运行状态。

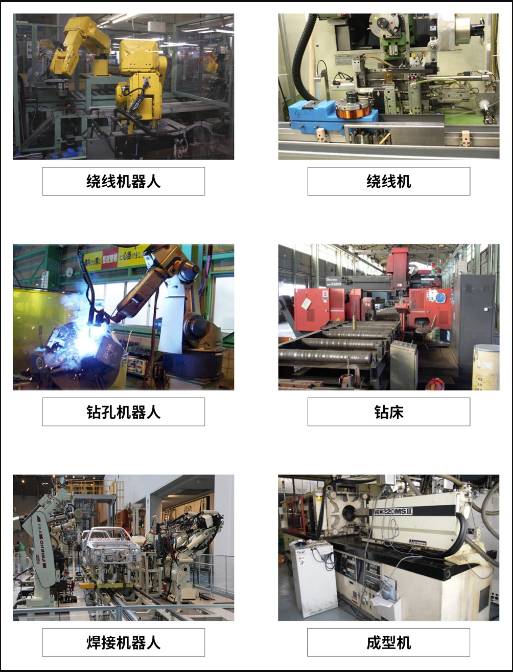

机器人行业应用-1

铁粉浓度计主要应用于六轴机器人的减速机中的润滑油/脂的检测，通过检测润滑油/脂中的铁粉含量，来判断减速机的磨损状况，或者是油脂的性能状况，以此为依据进行相应措施。

机器人行业应用-2

焊装车间应用案例：
·  负责部门：焊装生产线设备部保全
·  被测设备：机器人减速机

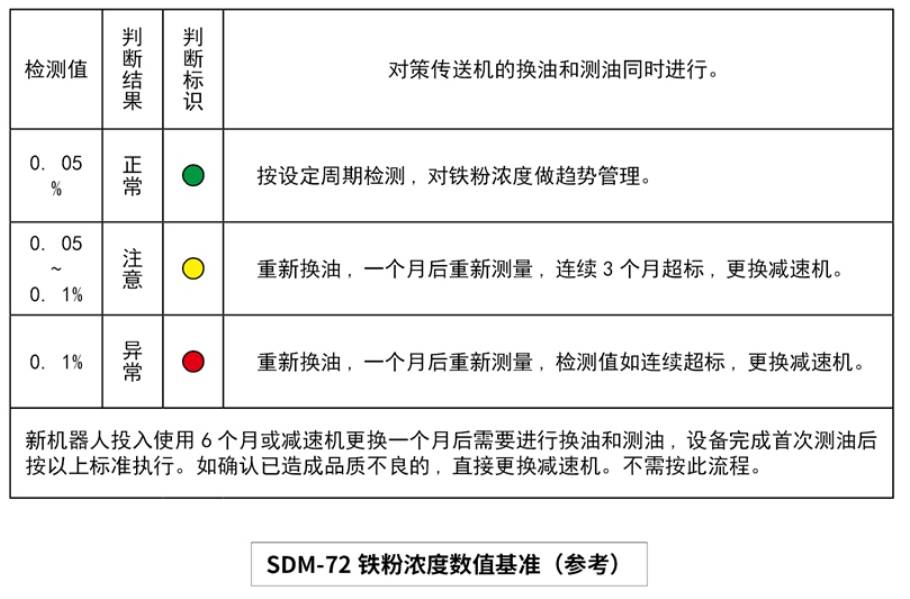

·  检测方法：一台减速机一年检测一次，每台取样一到两个；大于0.05%时更换润滑油，并在一个月后检测，若连续三各月检测数值没有下降，更换减速机。

·  使用前后对比：使用前 减速机用到坏为止，使用后 有固定的保养周期，更准确的判断换油与换减速机的时间。已作为维护保养的重要指标。

·  备注：在使用铁粉浓度计的同时，使用在线式扭矩传感器，实时监控扭矩波动曲线，铁粉浓度计作为维护的主要工具取样管每次使用后，用汽油清洗，反复使用。

轴承行业应用

通过检测轴承润滑脂中的铁粉浓度，判断轴承磨损状况，可以在发生振动前做出判断。轴承厂家的产品部门使用，做性能测试。

诊断事例：

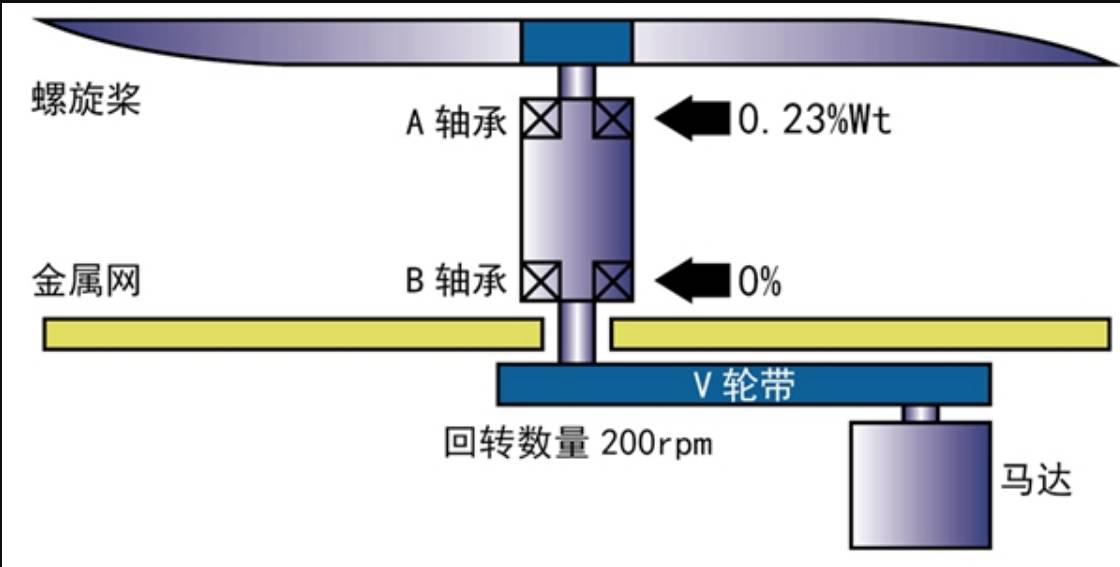

·  翅片式空气冷却器轴承的磨损异常检出例
   因翅片式空气冷却器全部框架振动异常增大，经铁粉浓度测试，诊断出A侧轴承发生磨损，并实施修补的事例。翅片式空气冷却器一般低速转动，叶片一侧的波动压力较大，因此，许多场合下用振动法诊断比较困难，但与铁粉浓度测试的并用却非常有效。

■ 润滑脂铁粉浓度测试结果

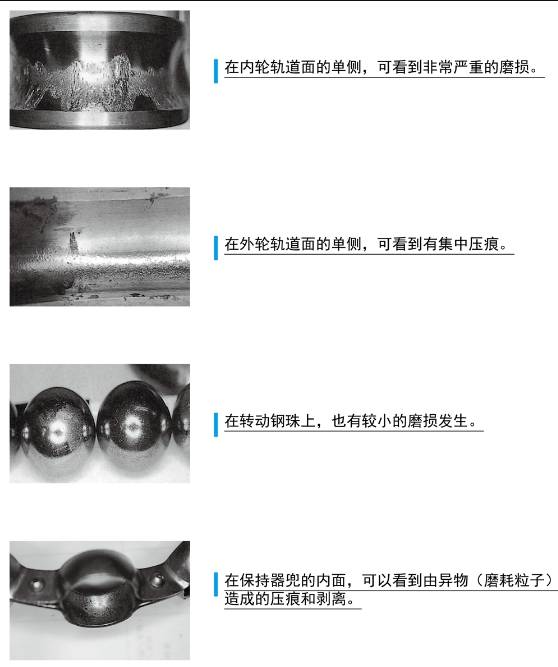

滚珠轴承的分解图
