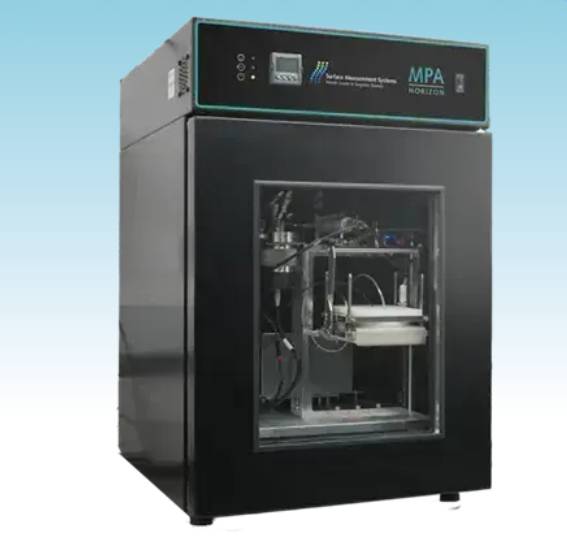

MPA Horizon独立式薄膜渗透分析仪

薄膜渗透分析仪 (MPA Horizon) 是一款独立式多组分气体渗透分析仪，采用交叉流的设计原理，专门用于研究水蒸气、有机蒸汽及多种气体通过多孔膜和屏障膜的竞争性渗透行为。这款先进的薄膜渗透率分析仪支持多组分分析，可测量水蒸气透过率 (WVTR) 和氧气透过率 (OTR) 等关键参数，从而对薄膜材料性能进行全面评估。

对于大多数膜材料而言，环境条件，尤其是温度与湿度，会显著影响气体或蒸汽的渗透性能。MPA Horizon 仪器能够在真实应用条件下测试气体/蒸汽的渗透性及其渗透动力学特性。

追求更高效率？

MPA Horizon 仪器专为解决研究人员在评估聚合物阻隔性能时面临的关键挑战而设计。作为一款穿透曲线分析仪，它能够精准测量水蒸气、氧气及二氧化碳透过聚合物薄膜的传输速率，为材料性能提供重要洞察。

此外，MPA Horizon 还能帮助研究人员分析不同环境条 (如温度、湿度以及有机化合物存在) 对薄膜材料多组分渗透性能的影响。这一能力对于理解材料在真实使用环境中的渗透行为、并优化其阻隔性能至关重要。

仪器特点

产品优势

模拟真实环境

通过在不同温度、湿度和有机化合物条件下进行分析，精准预测材料在实际应用中的性能

多组分分析

研究由气体、蒸气和湿度组成的复杂混合物，获取全面的材料性能洞察。

可变样品厚度

支持从微米级到毫米级的样品厚度，适用于多种材料研究。

高温能力

可将样品**加热至150°C，用于分析随温度变化的渗透行为。

交叉流配置

使用氮气或氦气作为载气，实现高效气流与精确控制。

用户友好界面

直观的控制与软件设计，简化安装与操作流程。

快速获得结果

快速获得准确结果，节省宝贵的研发时间。

高重复性

多次测试确保结果一致，为数据提供可靠性保障。

核心功能

• 在载气中生成单组分氧气、二氧化碳或水蒸气 (相对湿度 >90%)

• 可对气体、蒸汽和湿度进行多组分渗透及检测分析

• 将样品局部加热至 10–150°C，以模拟真实使用环境

• 进料端配备五个气体混合入口，可引入溶剂、湿度及多种气体

• 支持在进料流与渗透流之间进行交替检测

• 可测试直径**达 11 cm 的小型到大型样品

典型应用

包装薄膜测试

评估包装材料的气体与水汽阻隔性能

膜材料测试实验室

分析膜在多种气体与湿度条件下的渗透特性

电子元件封装

测试封装材料的防潮与防气渗性能，确保电子产品长期稳定性

制药行业

研究药品包装及透膜输送系统的气体与湿度渗透特性

化妆品领域

包括隐形眼镜及创口敷料的透气与保湿性能测试

膜法碳捕获

评估膜在二氧化碳捕集应用中的分离效率与稳定性

技术参数

气体流量控制

• 控制范围: 0-200 sccm

• 调节比例: **可达1000:1

• 已校准载气: N₂、CO₂、He、O₂、Ar

温度控制

恒温箱控制

• 内置完整的气体生成和测量系统

• 温控范围: 5℃–60℃

• 温控精度: ±0.2℃

局部样品加热器控制

• 温控范围: 10℃–150℃

• 温控精度: ±1℃

• 加热器直径: 12 mm

样品尺寸

• 可变样品尺寸

• 标准宽度: 11cm

• 样品厚度: <0.5mm

水蒸气的产生

• 水蒸气溶剂瓶

• 50mL易更换溶剂瓶

• 自带加热系统，以避免蒸发冷却效应

• 水蒸气的产生范围: 在5-60℃内，0-98%RH

• 水蒸气的测量范围: 0-100%RH

• 水蒸气的测量精度(5-40℃): ± 0.8% RH

• 水蒸气的测量精度(40-85℃): ± 1.5% RH

气体与蒸汽传感器

二氧化碳的测量

• 测量范围: 0-25%体积浓度，常压

• 测量精度: 0.05%体积浓度

有机蒸汽的测量

• 测量范围: 在5-60℃内，0-98%

• 低范围传感器: 1ppb-40ppm

• 中范围传感器: 0-4000ppm

• 高范围传感器: 0-10000ppm

其他气体的测量 – 热导检测器 (TCD)

• 测量范围 0-100%

氧气的测量

• 测量范围: 0-100%

• 测量精度 (<1% O₂ ): ±0.02%

• 测量精度 (100% O₂ ): ±2%

水蒸气透过率 (WVTR) 的测量

• (80 cm²) 0.05–500 g/m²/day

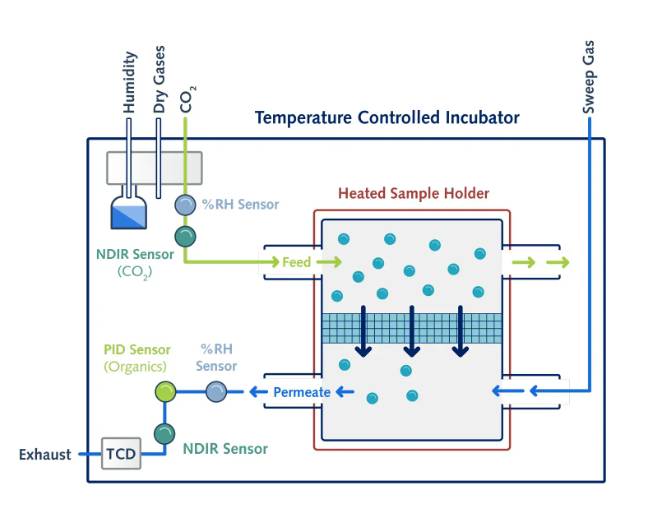

原理示意图

标准合规性

MPA Horizon 符合以下测试标准:

氧气 ( O₂ ):

• F-1307-20

• F2622-08 (2013 年重新批准)

二氧化碳 ( CO₂ ):

• F2476-20

• ISO 15105-2

水蒸汽 ( H₂O ):

• ISO 15106-1
