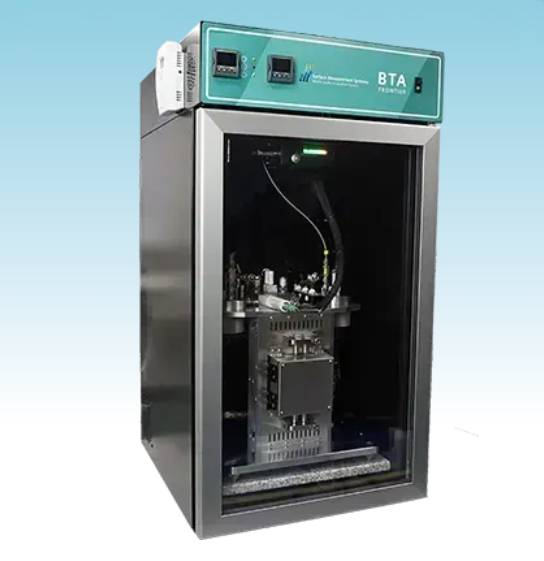

BTA Frontier独立式穿透曲线分析仪

BTA Frontier 重新定义了穿透曲线分析技术，在实际条件下的填充床测试中提供****的精度。它配备先进的二氧化碳、水和有机蒸汽传感器，可精确测量各种气体和蒸汽的竞争性吸附，从而深入了解样品的特性和性能。

BTA Frontier 专为提高效率而设计，配备双样品柱以提高通量，支持多组分吸附研究，并实现精确的气相混合和吸附质检测。其温度和流量控制确保结果的**准确性和可靠性。

仪器特点

产品优势

全面的吸附分析

可进行单组分与多组分吸附实验，包括样品再生与循环测试，从而深入了解材料的吸附特性与性能表现。

真实工况的多组分测试

通过评估一种气体或蒸汽在其他组分 (如二氧化碳、VOC 蒸汽与水蒸气、氮气) 存在下的吸附量，分析竞争吸附行为，精准模拟实际应用环境。

提升通量与实验效率

双样品柱设计，支持平行活化，实现顺序实验并减少停机时间，从而**化实验室生产效率。

广泛的测量范围

可测量 VOCs 从 ppb 到高百分比浓度，以及 CO₂ 从 ppm 到高百分比浓度，满足多种研究与检测需求的高精度分析。

适应多种样品类型

可处理 30–3000 mg 的样品质量及多种形态 (如颗粒、整体块材)，在材料与应用方面具备极高的适应性。

精确控制

配备优化的流路设计、自动死体积测定、专用质量流量计及压力传感器，确保测量数据的稳定性与可靠性。

核心功能

• 支持单组分与多组分吸附实验、样品再生及循环测试

• 样品可在 5–60 °C 条件下局部加热，以模拟真实使用环境

• 进样端可提供多达 5 个气体混合入口，用于溶剂、水分及气体的混合控制

• 可容纳 30–3000 mg 的样品质量，并适用于多种样品形态 (如颗粒、整体块材)

• 提供多种内径规格的样品柱：2 mm、3 mm、4 mm 和 1 cm，并有不锈钢与硅烷化玻璃两种材质可选

典型应用

• 碳捕集、利用与封存 (CCUS)

• 固体材料表征

• 挥发性有机化合物 (VOC) 捕获和修复

• 吸附剂工艺放大

技术参数

进气流量控制

• *多支持 6 个进气口

• 每个质量流量控制器 (MFC) 控制范围: 满量程至 200 sccm

• 调节比高达 1000:1

• 已校准载气包括：N₂、CO₂、He、O₂、Ar 等

温度控制

恒温箱控制

• 内置完整的气体生成、混合和测量系统

• 温控范围: 5℃–60℃

• 温控精度: ±0.1℃

局部样品柱烘箱控制

• 控制范围: ** 500 °C

• 控制精度: ±0.2 °C

样品与配置

• 双样品柱快速连接系统

• 品质量范围: 约 30–3000 mg

• 样品柱长度: 165 mm

• 玻璃样品柱: 内径 2、3、4、10 mm

• 不锈钢样品柱: 内径 3–4 mm

压力传感器

• 位于柱入口与出口的压力传感器

• 满量程: 0–2.5 bar

• 精度: 优于满量程的 1.0%

• 压力传感器具备温度补偿功能

蒸汽的产生

• *多两个 50 毫升易更换溶剂池

• 溶剂池自带加热功能，以避免蒸发冷却效

• 蒸汽控制范围: 5-60 ℃ 时，0 – 90% P/P₀

• 蒸汽控制精度：± 0.5% P/P₀

软件配置

BTA Frontier 控制软件

• 实时查看实验数据及其绘图

• 全面控制所有实验参数

• 高度自定义的实验方法和序列

• 多组分渗透和检测

• 多浓度循环或多温度循环

• 单次实验中多种温度变化

BTA Frontier 分析软件

• 轻松绘制归一化浓度、摩尔浓度及其他自定义图表

• 用户可自定义计算参数控制

• 软件内置多组分死体积修正吸附量的计算功能

气体和蒸汽传感器

相对湿度的测量

• 测量范围: 0–100% RH

• 测量精度 (5–40°C): ±0.8% RH

• 测量精度 (40–85°C) ±1.5% RH

二氧化碳的测量

• 百分比级: 0–20 vol%，大气压，精度至 0.1 vol% CO₂

• ppm 浓度: 0–30000 ppm，精度可达 ±40 ppm CO₂

其他气体的测量 – 热导检测器 (TCD)

• 快速响应: T90 ≤ 3s

• 高耐腐蚀性

• **耐温: 180 °C

有机蒸汽的测量 – 光离子化检测器 (PID)

• 测量范围: 5–60°C 时，0–98%

• 低量程: 1 ppb–40 ppm

• 中量程: 0–4,000 ppm

• 高量程: 0–10,000 ppm

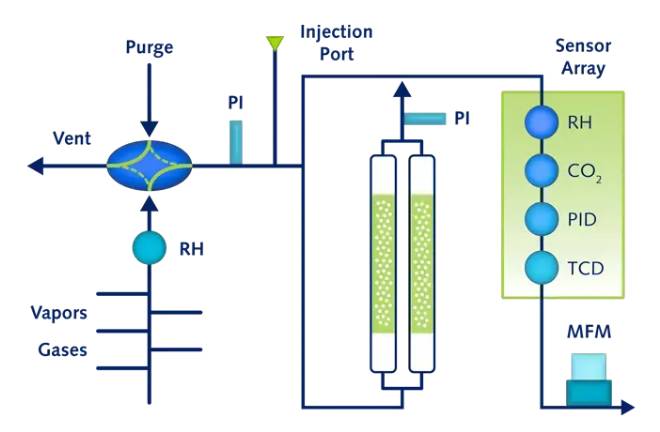

原理示意图
