解密高镍三元容量衰减:包覆层也没用?

解密高镍三元容量衰减:包覆层也没用?
光年固科  2026-02-04  |  阅读:582

手机扫码查看

硫化物凭借高离子电导率、良好机械兼容性,成为下一代高安全、高能量密度储能的核心候选。高镍正极(如NCM811)则以高比容量,成为搭配硫化物电解质的理想选择。但二者组合后,容量衰减快的问题始终无法根治,此前研究只知道衰减存在,却分不清是电化学反应导致,还是机械结构破坏引发。


近期韩国成均馆大学联合现代汽车先进电池研究室发表的研究,首次成功拆分了电化学降解和机械降解对容量衰减的贡献:裸高镍正极的容量衰减主要源于电化学降解,而LiNbO₃(LNO)涂层虽能抑制界面反应,却会暴露机械降解的主导作用。这一发现为的性能优化提供了明确方向,彻底打破了“涂层万能”的认知。


一、核心发现

涂层改变衰减主导机制,双降解各占半壁江山


研究团队设计了两组实验对象,未涂层的裸NCM811(Bare 811)和LNO涂层的NCM811(LNO@811),分别组装成硫化物和液态锂电池,循环100次后对比性能:


液态电池表现优异:两种正极的初始放电容量均约182-184mAh/g,100次循环后容量保留率达93%,几乎无明显衰减;


Bare 811全固态电池初始放电容量仅143.6mAh/g,100次循环保留率63%;LNO@811全固态电池初始容量提升至174.3mAh/g,保留率75%,但衰减并未完全消失。


进一步分析容量衰减的细节,关键差异浮出水面:Bare 811全固态电池充电衰减和放电衰减同时存在,且充电衰减更显著,说明电化学降解是主导因素;LNO@811全固态电池:充电衰减被大幅抑制(容量保持率接近100%),但放电衰减持续存在,机械降解成为主要诱因。


这一结果颠覆了“涂层能解决所有衰减问题”的固有认知,涂层仅能稳定界面,却无法应对容量提升后加剧的机械应力,两种降解机制如同“双杀”,共同导致的容量损失。



图1. (a、d):在特定周期下,bare 811 型和 LNO@811 在液态电池中的CV和XANES Ni的K边曲线。(b、e):在特定周期下,bare 811 型和 LNO@811 在全固态电池中的CV和XANES Ni的K边曲线。(c、f):在特定周期下,bare 811 型和 LNO@811 在 ASSB 及 LIB 中的CV和Ni-O 键距离。


二、电化学降解

界面反应生成“电阻层”,充电衰减的元凶


对于未涂层的Bare 811全固态电池,容量衰减的核心是电化学降解,本质是高镍正极与硫化物电解质的界面反应,生成高电阻产物,阻碍锂离子传输。


(1)降解过程:界面反应的“连锁反应”

硫化物电解质(如Li₆PS₅Cl₀.₅Br₀.₅)的电化学稳定窗口较窄(1.7-2.5Vvs.Li/Li⁺),而高镍正极在充电时电压可达4.25V,远超其稳定上限。这会触发两类不可逆反应:硫化物电解质氧化分解:生成SOₓ、POₓ等氧化性产物;正极表面还原:电解质分解的同时,高镍正极表面的Ni⁴⁺被还原为低价态Ni,形成NiO类岩盐相。

这些反应产物会在正极-电解质界面形成一层致密的高电阻层,如同“绝缘膜”,严重阻碍锂离子的脱嵌。表征证实,Bare 811循环50次后,表面形成的NiO类岩盐层厚度显著大于LNO@811,且分布不均匀。


(2)直接后果:充电时锂离子脱嵌不充分

界面生成的电阻层对充电过程的影响最为显著。充电阶段需要锂离子从正极晶格中脱嵌,而高电阻层会增大电荷转移阻抗,导致部分锂离子无法顺利脱出——表现为“充电衰减”:循环伏安(CV)曲线显示,Bare 811的氧化峰(锂离子脱嵌)逐渐减弱,背景电流增大,说明电子传导占比上升,离子传导受阻;X射线衍射(XRD)分析表明,Bare 811充电后的晶格参数变化逐渐减小,意味着锂离子脱嵌量减少,可利用的redox窗口被压缩;交流阻抗(EIS)测试显示,Bare 811循环后充电态的阻抗大幅升高,是LNO@811的数倍。


值得注意的是,Bare 811的电化学降解在50次循环后趋于饱和。此时界面反应生成的电阻层已完全覆盖正极表面,后续循环中不再有明显的新产物生成,容量衰减也进入平台期。


三、机械降解

容量提升引发“体积呼吸”,放电衰减的主因


LNO涂层的核心作用是隔绝正极与电解质,抑制界面反应。研究中LNO@811的SK边和PK边XAS光谱变化远小于Bare 811,说明硫化物电解质的氧化分解被显著抑制,NiO类岩盐相的生成量大幅减少。

但涂层并非“万能解药”,界面稳定带来的容量提升,反而加剧了机械降解,成为放电衰减的主要原因。


(1)降解根源:体积变化的“恶性循环”

高镍正极在锂离子脱嵌过程中会发生“体积呼吸”:充电时锂离子脱出,晶格收缩;放电时锂离子嵌入,晶格膨胀。这种体积变化在中尤为致命——液态电池中电解液可浸润新生成的界面,而固态电解质刚性强,无法随体积变化自适应调整接触。

LNO@811因界面稳定,初始容量更高,意味着锂离子脱嵌更充分,体积变化也更显著: LNO@811循环50次后的体积变化达2.4%,而Bare 811仅1.1%(电化学降解限制了锂离子脱嵌量,间接减小了体积变化);LNO@811首次充电时的压力升高达3.2MPa,50次循环后仍维持2.6MPa的压力波动,而Bare811的压力波动从2.9MPa降至1.7MPa。

持续的体积变化会引发两类机械问题:

1.颗粒内开裂:高镍正极颗粒反复收缩膨胀,产生内部裂纹,导致活性材料被分割为孤立区域,锂离子无法到达;

2.界面脱离:正极与固态电解质之间出现空隙,离子传导路径被切断,表现为“接触损失”。


(2)直接后果:放电时锂离子嵌入受阻

机械降解对放电过程的影响更为突出。放电阶段需要锂离子重新嵌入正极晶格,而裂纹和空隙会增大锂离子的传输阻力,导致部分锂离子无法顺利嵌入——表现为“放电衰减”:研究者观察到,LNO@811循环100次后,正极内部出现大量裂纹和空隙(黄色箭头标记),而Bare 811的微观结构相对完整;LNO@811的还原峰(锂离子嵌入)逐渐宽化,峰值降低,说明放电过程的极化增大;放电曲线显示,LNO@811的放电平台逐渐下降,平台长度缩短,与机械降解导致的锂离子传输受阻一致。

与电化学降解不同,机械降解是渐进式的——随着循环次数增加,裂纹和空隙不断累积,容量持续衰减,即使100次循环后仍未饱和。

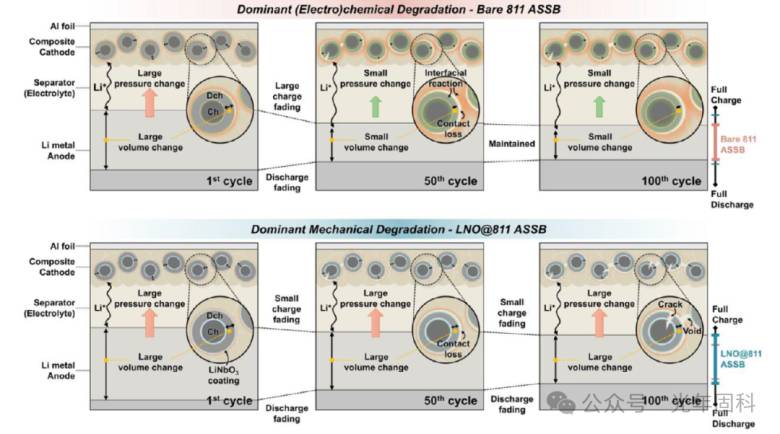

图2. Bare 811与LNO@811全固态电池循环过程中降解现象的示意图,图中从左至右依次展示第1、50、100次循环时的电池内部状态。为便于清晰呈现,正极材料与锂金属负极的体积变化做了夸张处理。界面降解在LPSX侧以橙色突出标注,在正极材料侧以绿色突出标注。侧边栏对应展示了初始循环(黑色)、经100次循环的Bare 811全固态电池(珊瑚色)及LNO@811全固态电池(蓝色)中,锂金属负极在完全充放电过程中的体积变化程度。


四、实用诊断法

通过衰减类型快速定位问题


这篇研究的核心价值,不仅在于拆分了两种降解机制,更提供了一套简单实用的诊断方法——通过判断“充电衰减”和“放电衰减”的占比,即可快速确定容量衰减的主导因素:

若充电衰减占比大(如Bare 811):主导因素是电化学降解,说明正极-电解质界面不稳定,需优先优化界面(如涂层、电解质改性);

若放电衰减占比大(如LNO@811):主导因素是机械降解,说明体积变化引发结构破坏,需优先优化机械性能(如颗粒形貌、粘结剂、电解质柔性)。

具体判断方法如下:

1. 循环测试:记录每次循环的充电容量和放电容量,计算充电衰减率(前一次充电容量-后一次充电容量)和放电衰减率(前一次放电容量-后一次放电容量);

2. 比例分析:若充电衰减率/总衰减率>60%,电化学降解主导;若放电衰减率/总衰减率>60%,机械降解主导;

3. 辅助验证:结合EIS(电化学降解表现为电荷转移阻抗升高)和SEM(机械降解表现为裂纹/空隙),结果更可靠。

这套方法无需复杂的同步辐射设备,普通实验室即可实现,为的优化提供了明确方向。


五、未来破局

界面与机械双重优化


研究表明,的长循环性能,需要同时解决电化学降解和机械降解,单一优化无法根治容量衰减。未来可从三个方向突破:

(1) 界面稳定升级:更高效的涂层设计

LNO涂层虽能抑制界面反应,但仍有改进空间。首先是优化涂层厚度,过厚会阻碍锂离子传输,过薄无法完全覆盖正极表面,需精准控制在5-10nm;采用复合涂层:将LNO与Li₂ZrO₃、Al₂O₃等复合,兼顾离子传导和界面稳定性;另一个是电解质改性:在硫化物电解质中引入卤素掺杂(如Cl、Br),拓宽电化学稳定窗口,减少与正极的反应。

(2) 机械性能强化:适配体积变化

针对机械降解,需从材料和结构两方面入手。如正极颗粒改性,设计单晶晶粒或柱状结构的高镍正极,减少颗粒内裂纹的产生;或者柔性电解质开发,降低硫化物电解质的弹性模量,提升其随体积变化的自适应能力;另一个是粘结剂优化:采用弹性粘结剂(如NBR、离子导电粘结剂),增强复合正极的结构完整性,缓解界面脱粘。

(3)系统级设计:平衡能量密度与稳定性

高能量密度往往伴随更大的体积变化,需找到平衡点。如控制正极负载,避免过度追求高面容量(如>20mg/cm²),在现有机械性能下,15-19mg/cm²是较优范围;优化堆叠压力,适当的外部压力可维持界面接触,但压力过大可能加剧颗粒破碎,需根据电池结构精准调控。


六、结语

拆分机制,才能精准破局


容量衰减并非“单一病因”,而是电化学降解和机械降解的“双重作用”,裸正极面临“界面反应+电阻层”的电化学困境,涂层正极则遭遇“体积变化+结构破坏”的机械难题。

这篇研究的最大贡献,在于提供了“拆分降解机制”的思路和诊断方法,让科研和产业界能精准定位问题,避免“盲目优化”。未来,只有同时攻克界面稳定性和机械适配性两大难关,硫化物基才能真正实现“高能量密度+长循环寿命”的目标,加速从实验室走向产业化。

对于普通读者而言,这一研究也揭示了一个核心逻辑:先进电池技术的突破,往往始于对“失败原因”的精准拆解——搞清楚“是什么”和“为什么”,才能找到“怎么办”。随着降解机制的明确和优化方案的落地,的实用化之路,正在被逐步打通。


光年固科作为专注全固态电池温等静压机的设备提供商,我们深耕温等静压技术在全固态电池领域的应用研发,精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势,助力客户提升电池能量密度与循环寿命,赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节,欢迎联系我们,共探新能源储能未来。
