【引言】

全固态电池被公认为下一代动力电池的终极技术路线，其中硫化物体系凭借与液态电解液相当的离子电导率、优异的机械加工性，成为全球车企和电池企业押注的核心方向，行业普遍将2030年定为全固态电池商业化落地的关键节点。但硫化物电解质的致命短板，始终卡在产业化落地的关键路径上——对水分极度敏感。

哪怕是电池量产标准的干燥房环境，露点低至-50℃的条件下，微量水汽依然会导致硫化物电解质发生水解降解。长期以来，行业普遍认为这种降解的核心危害只是电解质离子电导率下降，直到首尔国立大学联合现代汽车集团的最新研究成果，登上国际顶级能源期刊（），才彻底颠覆了这一传统认知。这项研究不仅揭示了硫化物受潮降解导致电池失效的真正核心机制，更开发出一套简单高效、可直接适配量产线的电解质再生策略，为硫化物固态电池的产业化扫清了关键障碍。

【干房的高能耗和高成本】

在全球碳中和目标的推动下，动力电池行业对高能量密度、高安全性电池的需求持续升级。传统液态锂离子电池受限于电解液的易燃特性，始终存在安全隐患，能量密度也逐渐逼近理论天花板。全固态电池采用不可燃的固态电解质替代液态电解液，从根本上解决了电池安全问题，同时为适配高容量锂金属负极、提升电池体系能量密度提供了可能。

在各类固态电解质体系中，硫化物电解质的产业化潜力始终位居前列。以硫银锗矿型Li6PS5Cl为代表的硫化物电解质，室温离子电导率可达1-10mS/cm，完全媲美传统液态电解液；同时其具备优异的机械变形能力，冷压条件下即可实现致密化，能与电极材料形成紧密的界面接触，适配现有锂电池的极片加工工艺，相比氧化物、聚合物等体系，更易实现规模化制造。

也正因如此，丰田、现代、LG新能源、松下等全球头部企业，均将硫化物体系作为全固态电池的核心研发路线，投入巨额资源推进技术攻关和量产验证。但硫化物电解质的产业化进程，始终被一个核心瓶颈制约——对水分的极度敏感性。

现有研究已经证实，哪怕是露点-50℃的干燥房环境中，微量的水汽依然会与硫化物电解质发生水解反应，生成硫化氢气体与LiOH、Li2S、多硫化物等固体降解产物。行业内传统认知中，这种水解反应的主要危害，是破坏硫化物电解质的晶体结构，导致其离子电导率大幅下降，进而影响电池的离子传输能力。

【受潮降解的核心危害】

这项最新研究，彻底推翻了行业对硫化物受潮降解的传统认知。研究团队通过严谨的对照实验与多模态表征技术证实，硫化物电解质受潮后，导致电池性能衰减的核心原因，并非电解质本体离子电导率的下降，而是水解产生的固体降解产物，会与高镍三元正极发生剧烈的界面氧化还原反应，造成正极材料的不可逆结构坍塌。

为了精准区分不同降解路径的影响，研究团队设计了两组严格的对照实验。第一组实验中（图1a），研究人员先将硫化物电解质与高镍NCM正极混合制备成复合正极极片，再将极片置于露点-50℃的干燥房环境中暴露24小时，让成型的正极-电解质界面直接接触微量水汽。第二组实验中（图1a），研究人员先将硫化物电解质粉末单独置于相同干燥房环境中暴露24小时，待挥发性降解产物完全散去后，再将其与未接触水汽的高镍NCM正极混合制备极片，完全排除了水汽直接接触正极的可能性，仅保留电解质受潮后产生的固体降解产物。

图1. 上文中第一组和第二组暴露空气的复合正极片制备方法。

电化学测试结果显示，未接触水汽的空白对照组电池，首圈放电容量可达176.1mAh/g；而经过干燥房暴露的两组电池，均出现了显著的容量衰减与过电位升高。其中第二组仅电解质粉末受潮的电池，首圈放电容量降至157.7mAh/g，容量保持率仅90%。但与此同时，受潮后的硫化物电解质，室温离子电导率仅从2.0mS/cm降至1.08mS/cm，仍保留了54%的初始水平。容量衰减幅度与离子电导率下降幅度完全不成正比，这直接证明，离子传输能力的下降，并非电池性能暴跌的核心原因。

为了找到性能衰减的真正元凶，研究团队采用同步辐射投影X射线显微技术与透射X射线显微技术，对复合正极内部的镍元素价态进行了空间分辨成像。结果显示，与空白对照组相比，两组受潮实验组的正极，均出现了大范围的镍元素还原现象，镍K边白线位置整体向低能方向偏移了0.5eV，这种还原现象在整个电极厚度范围内均有发生。

更关键的是，仅电解质粉末受潮的实验组，正极没有直接接触任何水汽，却依然出现了同等程度的镍还原。高分辨率透射X射线显微分析进一步证实，这种还原反应从正极颗粒与电解质接触的表面开始，向颗粒内部形成了连续的还原梯度，完全符合界面化学反应的特征。

同步辐射高分辨X射线衍射与高分辨透射电镜表征结果，揭开了整个反应的全貌。硫化物电解质受潮后，表面会生成Li2S、LiSH、多硫化物等具有强还原性的固体降解产物，这些物质会主动抽取高镍三元正极晶格中的氧元素；为了维持晶体的电荷平衡，晶格中的过渡金属镍会被还原，进而引发锂镍阳离子混排，最终导致正极表面从稳定的层状结构，不可逆地重构为尖晶石相，造成电池容量的持续衰减与循环寿命的大幅缩短。

这一发现，彻底重构了行业对硫化物电解质受潮降解的认知。此前行业始终将其视为一个离子传输相关的问题，而这项研究证实，其本质是一个界面氧化还原引发的化学失效问题。哪怕硫化物电解质仅接触微量水汽，离子电导率没有出现大幅下降，其表面生成的还原性降解产物，依然会持续破坏正极结构，最终导致电池失效。这也是硫化物固态电池在中试量产过程中，极片性能一致性差、循环寿命不达标的核心原因。

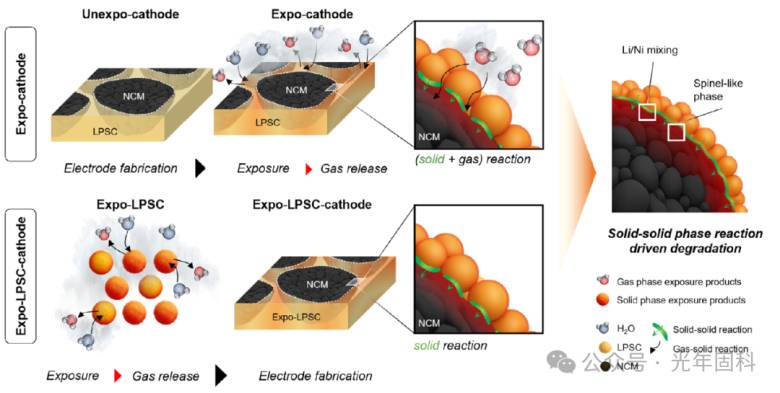

图2. 第一组（Expo-cathode）和第二组（Expo-LPSC-cathode）暴露实验过程中NCM的衰减机制。

【受潮电解质的回春术】

找到了电池失效的核心机制，也就找到了破局的关键。传统的硫化物电解质再生方案，大多采用惰性气氛或真空环境下的高温热处理，仅能去除电解质表面吸附的水分与部分挥发性杂质，无法消除导致正极降解的强还原性固体降解产物，也就无法从根本上解决界面失效的问题。

基于对降解机制的全新认知，研究团队开发了一套两步法再生工艺，最大程度保留硫化物电解质的本体晶体结构与离子传输能力，整套工艺与现有电池量产线完全兼容，具备规模化应用的潜力。

第一步，真空热处理。研究人员将受潮后的硫化物电解质粉末置于真空管式炉中升至150℃并在真空环境下保温2小时。150℃是兼顾除杂效果与结构稳定性的最优温度，既能有效去除电解质表面吸附的水分，以及部分易挥发的降解产物，又不会导致电解质的晶体结构分解。

第二步，可控氧暴露。在维持150℃条件下，向管式炉中以200sccm的流速通入高纯氧气持续5分钟。通过精准控制的氧化过程，对电解质表面残留的Li2S、LiSH、多硫化物等强还原性降解产物进行钝化处理，将其转化为稳定的、不具备氧化还原活性的表面相，从根源上消除其与正极发生界面反应的能力。

多维度的材料表征结果证实了这套再生工艺的优异效果。同步辐射高分辨X射线衍射结果显示，受潮电解质中出现的LiSH特征衍射峰，经过再生处理后完全消失；同时电解质的主体特征峰半峰宽没有发生任何变化，说明其本体结晶度与晶体结构得到了完全保留。硫K边X射线吸收光谱与X射线光电子能谱的定量分析结果进一步显示，受潮后电解质表面的多硫化物与Li2S含量分别上升了9.23%与3.71%，而经过再生处理后，这两类还原性物质的含量基本回落至全新电解质的水平，降幅分别达到1.43%与0.35%。与之相对的，仅采用真空热处理的对照组，还原性降解产物的含量几乎没有发生变化，完全无法消除界面反应的风险。

【性能验证】

离子电导率测试结果显示，受潮后的硫化物电解质室温离子电导率从初始的2.0mS/cm降至1.08mS/cm，经过两步法再生处理后，离子电导率恢复至1.62mS/cm，达到了全新电解质的81%，完全满足全固态电池的应用需求。

全电池的充放电测试结果，更直观地展现了再生工艺的优异效果。在25℃、0.1C倍率的测试条件下，采用再生电解质的全固态电池，首圈放电容量达到170.8mAh/g，相当于全新电解质电池的97%，几乎完全恢复了正极的容量发挥。而仅采用真空热处理的电解质电池，依然出现了显著的容量衰减与过电位升高，无法实现性能恢复。长循环性能测试中，采用再生电解质的电池，在0.5C倍率下循环200圈后，容量保持率达到95%，与全新电解质电池的循环性能几乎没有差距。X射线光电子能谱与价态成像结果证实，循环后的正极没有出现镍还原现象，正极与电解质的界面没有生成额外的高阻抗副产物，界面稳定性得到了完全保障。

【产业化核心价值】

对于硫化物固态电池的产业化而言，这项研究的价值，远不止于实验室层面的技术突破，更在于它解决了量产过程中最棘手的成本与良率问题。

目前，硫化物固态电池的量产，对生产环境提出了极为严苛的要求，必须在超低露点的干燥房中完成全部制备过程，干燥房的建设、运营与维护成本极高，是量产线投资的核心组成部分。即便如此，在大面积极片的连续化生产过程中，依然无法完全避免电解质与微量水汽的接触，受潮的电解质粉末、极片只能直接报废，导致生产过程中的材料损耗率居高不下，大幅推高了电池的制造成本，也让极片的良品率难以提升。

这项研究开发的两步法再生工艺，从两个核心维度，打通了量产的关键堵点。第一，它让受潮的硫化物电解质可以实现高效再生复用，无需直接报废，大幅降低了生产过程中的材料损耗，从源头削减了电池的制造成本。第二，它从根本上解决了微量受潮导致的电池性能衰减问题，哪怕生产过程中电解质接触了少量水汽，通过简单的再生处理，依然可以保持优异的电化学性能，这大幅放宽了硫化物固态电池对生产环境的严苛要求，让量产工艺的窗口更宽，降低了产线的建设与运营门槛。

更重要的是，这套再生工艺流程简单，无需复杂的设备与原料，与现有锂电池的热处理工艺完全兼容，不需要对现有量产线进行大规模改造，即可实现规模化应用，这是其区别于绝大多数实验室改性方案的核心优势，具备直接落地产业化的潜力。

同时，这项研究也为行业提供了全新的研发思路。过去数十年，行业始终聚焦于通过复杂的掺杂、包覆工艺，提升硫化物电解质的本征空气稳定性，但这些方案往往会牺牲电解质的核心性能，且难以规模化放大。而这项研究证明，无需对电解质本体进行复杂改性，通过简单高效的后端再生工艺，即可解决受潮降解的核心问题，为硫化物固态电池的产业化，提供了一条更高效、更易实现的技术路径。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
