导读

全固态锂电池凭借高安全性和高能量密度，被视为下一代储能的核心方向。硫化物、氧化物、卤化物等固态电解质的不断突破，甚至超越液态电解质。但看似“稳定”的固态电池，其实隐藏着一个容易被忽视的致命风险——软短路。

这种隐藏的软短路会导致“虚假稳定性”，让科研人员误以为电池性能优异，实则早已埋下失效隐患，严重阻碍固态电池的产业化进程。孙学良院士联合王春生教授发表的相关研究（），很好的揭示了软短路现象，提供了简单有效的诊断方法和标准测试协议，为固态电池研究扫清了关键障碍。

一、什么是软短路？

不是硬短路，却更隐蔽致命

要理解软短路，首先要分清它与硬短路的本质区别，二者的核心差异在于电荷传导方式：

（1）理想固态电池：只有离子传导，电子无法通过电解质，电池能正常充放电，无额外损耗。

（2）软短路：电解质同时允许离子和电子传导，形成“离子-电子混合传导”。此时电池看似能循环，但电子会直接穿过电解质，导致自放电、库仑效率下降，长期循环后性能突然崩溃。

（3）硬短路：只有电子传导，离子传导被阻断，通常由锂枝晶穿透电解质直接连接两极导致，电池会瞬间失效。

软短路的隐蔽性在于，它不会像硬短路那样直接导致电池停摆，而是以“虚假稳定”的形式存在。比如部分固态电池循环数百小时电压稳定，但其实是电子传导抵消了部分极化，并非电解质真的稳定，这种“伪稳定”会严重误导研究方向。

更危险的是，软短路普遍存在于各类固态电池中。研究发现，无论是氧化物电解质（LLZTO）、硫化物电解质（LGPS、Li₆PS₅Cl）还是卤化物电解质（Li₃ScCl₆），在长期循环后都可能出现软短路，其根源包括电解质电子电导率升高、固-固界面接触不均、局部电场集中等。

二、为什么软短路容易被忽视？

测试不规范是主因

软短路之所以长期被忽视，核心原因是固态电池的测试参数缺乏统一标准，很多研究采用了“不切实际”的测试条件，导致软短路无法暴露：

（1）面容量太小：多数研究循环的锂金属面容量仅0.01-0.5

mAh/cm²，仅相当于50nm-2.5μm厚的锂层，占总锂量的0.01%-0.5%。这么小的循环量，即使存在软短路，电子传导的影响也被掩盖，无法反映真实工况。

（2）不检测电子传导：传统测试只关注电压曲线是否稳定，不分析电流的构成（离子电流vs电子电流），即使电子传导占比升高，也难以发现。

（3）测试周期太短：部分研究以高电流密度循环，几分钟就完成一次充放电，界面反应和锂枝晶生长不充分，软短路尚未形成就停止测试。

（4）忽视关键参数：很多研究不明确电解质厚度、孔隙率等参数，而这些参数直接影响软短路的形成速度和能量密度。

例如，某研究用8.6mA/cm²的高电流密度循环，但面容量仅0.25mAh/cm²，单次循环仅需几分钟，界面反应几乎可以忽略，自然无法发现软短路问题。而实际应用中，固态电池需要循环3mAh/cm²以上的面容量，此时软短路的影响会被放大，导致电池性能骤降。

三、核心诊断方法

两招搞定

针对软短路的隐蔽性，研究团队提出了两种简单有效的诊断方法，无需复杂设备，普通实验室都能实现：

1.循环伏安法（CV）：定性判断是否存在软短路

循环伏安法的核心是通过电流-电压曲线的变化，判断电池的传导类型：无短路（理想状态）的CV曲线会出现明显的氧化还原峰，对应锂的沉积和剥离，每次循环的峰形和峰电流基本稳定，说明只有离子传导。而软短路的CV曲线氧化还原峰逐渐减弱，同时背景电流持续增大，呈现“离子传导+电子传导”的混合特征。这是因为电子传导导致泄漏电流增加，掩盖了离子的氧化还原信号。硬短路的CV曲线则呈现线性特征，无任何氧化还原峰，相当于一个纯电阻，说明只有电子传导，电池完全失效。

实验验证显示，Li/LGPS/Li对称电池在软短路前，CV峰电流逐渐减小（电解质降解）；软短路后，峰电流反而持续增大，泄漏电流是初始状态的3倍，清晰反映了电子传导的增加。而Li/Li₆PS₅Cl/Li电池软短路后，CV曲线的峰电流突然升高并稳定，硬短路后则呈现纯线性特征，与理论完全吻合。

2.低频电化学阻抗（EIS）：定量计算电子传导占比

如果说CV是“定性判断”，EIS就是“定量分析”，能精准算出电子传导在总电流中的占比：无短路时的EIS曲线在高频-中频区呈现半圆，对应电解质电阻和界面电阻，低频区无明显变化，说明电子传导可忽略（电子电阻远大于离子电阻）。软短路后的低频区的阻抗明显下降，通过拟合可得到电子电阻（Re），结合离子相关电阻（Rion+RSEI+Rct），就能通过公式算出电子电流占比（ηe）。

以Li/LGPS/Li电池为例，软短路前电子电导率仅10⁻⁹S/cm；软短路后电子电导率飙升至4.782×10⁻⁴S/cm，提升了5个数量级，电子电流占比显著增加，证明软短路已严重影响电池性能。

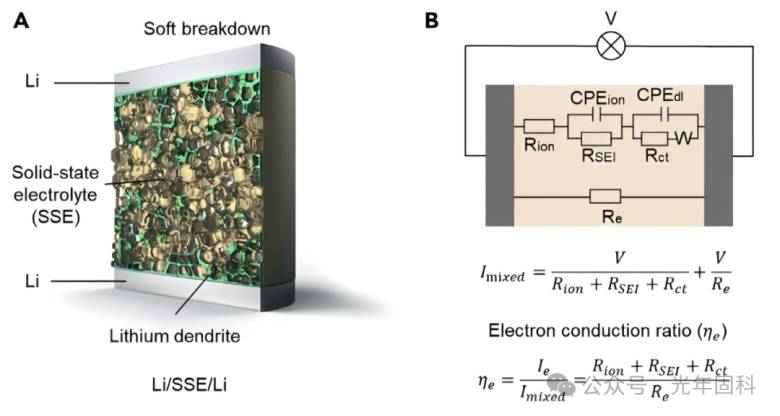

图2. （A）锂/固态电解质/锂对称电池中锂枝晶形成的示意图，伴有电解质轻微破裂现象。（B）一个等效电路描绘了在轻微破裂之后对称电池内部的离子和电子传输情况。

四、其他辅助诊断方法

多维度验证，避免误判

除了CV和EIS，还有几种辅助方法能进一步确认软短路，提高诊断准确性：

（1）低温EIS分析：通过测试不同温度下的阻抗，计算活化能。软短路后，电子传导占比增加，活化能会明显降低，尤其适用于电解质与锂金属反应稳定的体系（如Li₆PS₅Cl）。

（2）全电池/不对称电池测试：软短路会导致全电池充电曲线波动、无法达到截止电压、库仑效率偏低。用不对称电池（如15μm-Li/SSE/30μm-Li）可计算平均库仑效率，预测电池实际循环寿命。

（3）电流密度调优测试：如果增大电流密度后，电池过电位不变甚至降低，说明电子传导增加，存在软短路——正常情况下，电流增大应导致过电位升高。

这些方法相互补充，能有效避免单一方法的误判，尤其适合不同类型的固态电解质体系。

五、影响能量密度的关键参数

不止诊断，还要实用

诊断软短路的同时，要实现固态电池的实用化，还需关注三个关键参数，这些参数直接决定能量密度能否达到产业化目标：

（1）锂金属面容量：至少3mAh/cm²

数值分析显示，若锂金属循环面容量低于1mAh/cm²，固态电池的质量能量密度很难超过200Wh/kg；要达到300Wh/kg以上（实用化最低标准），锂金属面容量需至少3mAh/cm²；若能实现4mAh/cm²，能量密度可突破400Wh/kg，满足电动汽车、储能设备的需求。

（2）电解质厚度：小于30μm

电解质厚度对能量密度影响极大：500-1000μm厚的电解质，会让能量密度低于150Wh/kg；只有将厚度控制在30μm以内，才能让质量能量密度接近900Wh/L，达到实用水平。这就要求开发超薄、自支撑的固态电解质膜，避免溶剂残留和孔隙率过高。

（3）电解质孔隙率：低于10%

孔隙率过高会导致锂枝晶易在孔隙中生长，增加软短路风险，同时降低离子传导效率。数值模拟显示，电解质和复合电极的孔隙率需控制在10%以下，才能兼顾离子传导效率和抗枝晶能力，保障电池长期稳定。

此外，测试时的温度和压力也需明确标注——外部压力会影响固-固界面接触，温度会改变离子/电子传导速率，缺乏这些参数会导致实验结果无法重复。

标准测试协议：规范测试，避免白做实验

为了让科研人员避开软短路陷阱，研究团队制定了一套标准测试协议，按步骤操作可确保结果可靠：

（1）电解质制备规范

明确电解质厚度（优选小于50μm，目标30μm）和孔隙率（低于10%），推荐用无溶剂法制备自支撑电解质膜，避免溶剂残留影响界面稳定性。

（2）锂金属循环条件

按美国国防部高级研究计划局目标，循环面容量设定为3mAh/cm²，电流密度1-3mA/cm²，模拟实际应用场景，充分暴露软短路问题。

（3）软短路检测

长期循环后，先做CV测试（扫描速率0.2mV/s），观察峰形和背景电流变化；再用低频EIS（7MHz-0.001Hz）定量计算电子传导占比，确认是否存在软短路。

（4）临界电流密度测试

以3mAh/cm²面容量为基准，电流密度从0.3mA/cm²（C/10）逐步提升至12mA/cm²（4C），每个电流密度循环5-10次，而非仅1次，确保数据可靠。

（5）库仑效率测试

用不对称电池（如15μm-Li/SSE/30-μmLi）计算平均库仑效率，预测电池实际循环寿命，同时记录测试温度和外部压力，保证结果可重复。

遵循这套协议，能有效避免软短路导致的“虚假稳定”，让不同研究的结果具备可比性，加速固态电池的研发进程。

六、结语

固态电池的产业化，不仅需要突破电解质、界面稳定性等“显性难题”，更要解决软短路这类“隐性风险”。软短路导致的虚假数据，不仅浪费科研资源，更会误导研发方向，延缓技术落地。

如今，循环伏安法+低频EIS的诊断组合，再加上标准化的测试协议，为解决软短路问题提供了清晰路径。无论是科研人员还是产业界，都应重视软短路的检测与规避，规范测试流程，让固态电池的性能数据更真实、更可靠。

随着软短路等隐性问题的解决，再加上电解质、界面等技术的持续突破，固态电池的高安全性和高能量密度终将实现，为电动汽车、大规模储能等领域带来革命性变革。未来，当“无软短路”成为固态电池的基本要求，我们离真正实用化的固态电池也就不远了。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
