硫化物固态电解质凭借高离子电导率和优异机械加工性，成为全固态锂电池产业化的核心候选材料。但要实现高性能全固态电池的量产，关键在于复合正极中离子传导网络的高效构建，而电解质颗粒尺寸的精准控制正是其中的核心未决问题。

近期《先进材料》报道的一项研究，通过系统调控硫化物电解质（Li₆PS₅Cl）的颗粒尺寸分布，发现了正极与电解质颗粒尺寸的最优匹配关系，使全固态电池在0.25C倍率下可逆容量达202.2mAh/g，5C倍率容量保留率70%，3C和5C倍率下循环4000次后容量保留率分别达81.5%和80%。这一发现为硫化物电解质的颗粒工程提供了定量指导，推动全固态电池从实验室走向产业化。

一、颗粒尺寸的关键作用

硫化物电解质的高离子电导率（部分可达10⁻²S/cm级别 ）和与富镍正极的良好界面兼容性，使其逐渐从基础研究走向量产探索。但要发挥这些优势，复合正极的微观结构设计至关重要——电解质颗粒尺寸直接影响离子传导网络的完整性和界面接触质量，进而决定电池的容量、倍率性能和循环稳定性。

此前相关研究存在明显不足，多数研究对电解质颗粒尺寸的描述模糊，缺乏具体定量指标，难以重复；部分研究仅关注单一尺寸参数（如D50），忽略了粒径分布（如D90）的影响；且研究的电解质颗粒D50多大于1μm，缺乏纳米级颗粒的系统研究。更关键的是，多数研究采用锂铟合金负极，与高能量密度全固态电池所需的锂金属负极体系脱节，难以指导实际应用。

实际应用中，电解质颗粒尺寸过大或过小都会引发问题：大颗粒电解质无法填充正极活性材料间的空隙，导致界面接触不足，离子传导网络呈“孤岛状”断裂；颗粒过小则可能增加界面阻抗，降低离子传导效率。因此，找到电解质与正极颗粒的最优尺寸匹配关系，成为突破性能瓶颈的关键。

二、精准调控电解质颗粒尺寸

研究团队以硫银矿型Li₆PS₅Cl为研究对象，通过砂磨工艺调控颗粒尺寸，构建了6组不同研磨时间的样品（12分钟、24分钟、36分钟、48分钟、60分钟），并以未研磨样品作为对照。

研磨过程采用固含量30%的二甲苯浆料，通过控制研磨时间、转速和研磨珠直径，实现颗粒尺寸的精准调控。实验中重点监测三个关键粒径分布参数：D10（10%颗粒的粒径小于该值）、D50（中位粒径）、D90（90%颗粒的粒径小于该值），同时通过X射线衍射、扫描电子显微镜、激光粒度分析仪等手段表征结构与形貌。

图1.（a）不同研磨时间下Li6PS5Cl电解质的XRD特征图。（b）不同Li6PS5Cl电解质的电化学阻抗谱。（c）不同Li6PS5Cl电解质的直流电极化结果。（d）研磨时间对Li6PS5Cl电解质离子电导率和电子电导率的影响。

表征结果显示，所有样品均保持纯硫银矿相，未发生化学反应或相变，确保了性能差异仅源于颗粒尺寸变化。粒径演变呈现独特规律：D10在整个研磨过程中基本稳定，维持在约200nm；D50在初始30分钟内快速下降，之后稳定在400nm左右；D90则随研磨时间延长持续下降，从初始的23.94μm逐步降至1.56μm。

正极活性材料（富镍层状氧化物）的粒径分布为D10=2.12μm、D50=3.16μm、D90=5.48μm，为后续尺寸匹配分析提供了基准。

三、性能飞跃

容量、倍率、循环三重突破

不同颗粒尺寸的电解质组装成锂金属全固态电池后，电化学性能呈现显著差异，其中研磨36分钟的样品表现最优，实现容量、倍率、循环稳定性的三重突破。

容量方面，研磨36分钟的样品在0.25C倍率下可逆容量达202.2mAh/g，远高于未研磨样品的139.1mAh/g；研磨48分钟的样品容量进一步提升至208.2mAh/g，但继续延长研磨至60分钟，容量反而降至187.4mAh/g，说明电解质颗粒并非越小越好。

倍率性能上，最优样品表现突出：0.5C、1C、2C、3C、5C倍率下容量分别为190.1mAh/g、174.6mAh/g、161.2mAh/g、153.7mAh/g、141.1mAh/g，5C/0.25C容量保留率达70%。而未研磨样品5C倍率容量仅20.6mAh/g，保留率仅14.8%，差距达5倍以上。

最优样品在0.5C倍率下循环600次，容量保留率85.5%，库仑效率稳定在99.95%以上；3C倍率下循环4000次，容量保留率81.5%；5C倍率下循环4000次，保留率仍达80%，即使循环5000次，保留率也维持在77%。相比之下，未研磨样品和过度研磨（60分钟）样品的循环稳定性显著较差，50-300次循环保留率分别仅84.5%和83.8%。

此外，高面容量测试显示，当正极负载提升至10.2mg/cm²时，电池初始容量仍达171.5mAh/g，循环200次保留率91%；负载提升至30.6mg/cm²时，循环200次保留率仍有80.2%，证明该颗粒尺寸调控策略适用于高能量密度电池场景。

四、机理揭秘

分级离子传输网络的核心作用

通过聚焦离子束扫描电子显微镜（FIB-SEM）观察，研究团队揭示了性能差异的微观机理：最优颗粒尺寸的电解质能在复合正极中形成分级离子传导网络，实现界面接触与离子传输效率的协同优化。

未研磨的大颗粒电解质无法填充正极活性材料间的空隙，导致电解质呈“孤岛状”分布，离子传导网络断裂，界面接触不足，进而导致容量低、倍率差。过度研磨的小颗粒电解质虽能填充空隙，但缺乏足够的中尺寸颗粒构建快速传导通道，且可能增加界面阻抗，导致循环稳定性下降。

研磨36分钟的样品则兼具细颗粒和中尺寸颗粒的优势：细颗粒（<1μm）有效填充正极活性材料间的空隙，最大化界面接触面积，提升容量利用率；中尺寸颗粒（1-10μm）相互连接，构建连续的快速离子传导通道，保障高倍率性能。这种“细颗粒填缝、中颗粒建通道”的分级结构，使锂离子既能快速到达每个正极颗粒表面，又能通过连续通道高效传输，实现容量与倍率的双重优化。

电化学阻抗和微分容量分析进一步证实，最优样品的界面阻抗最低，极化电压仅0.04V左右，远低于未研磨样品的0.09-0.13V。循环过程中，最优样品的redox峰位置和强度保持稳定，表明界面结构稳定，无明显副反应发生。

五、定量指导：

颗粒尺寸匹配的最优范围

研究团队通过数据分析，提出了明确的颗粒尺寸匹配定量原则：当7.3≤D50正极/D50电解质≤8.0，且2.0≤D90正极/D90电解质≤3.5时，复合正极能形成最优微观结构，电池性能最佳。

这一比例范围的物理意义清晰：D50比例确保电解质颗粒能有效填充正极空隙，同时避免颗粒过小导致的阻抗升高；D90比例则保障电解质颗粒间的连续连接，构建完整传导网络。当D50正极/D50电解质小于7.3时，电解质颗粒相对过大，空隙填充不足；当D90正极/D90电解质大于3.5时，电解质颗粒过小，传导通道不连续，均会导致性能下降。

具体到本研究体系，最优电解质的D50=0.43μm、D90=2.78μm，与正极的D50=3.16μm、D90=5.48μm形成的比例恰好落在上述范围，验证了该定量原则的有效性。这一发现为全固态电池的电解质颗粒尺寸设计提供了可直接参考的量化标准，解决了此前研究缺乏明确指导的问题。

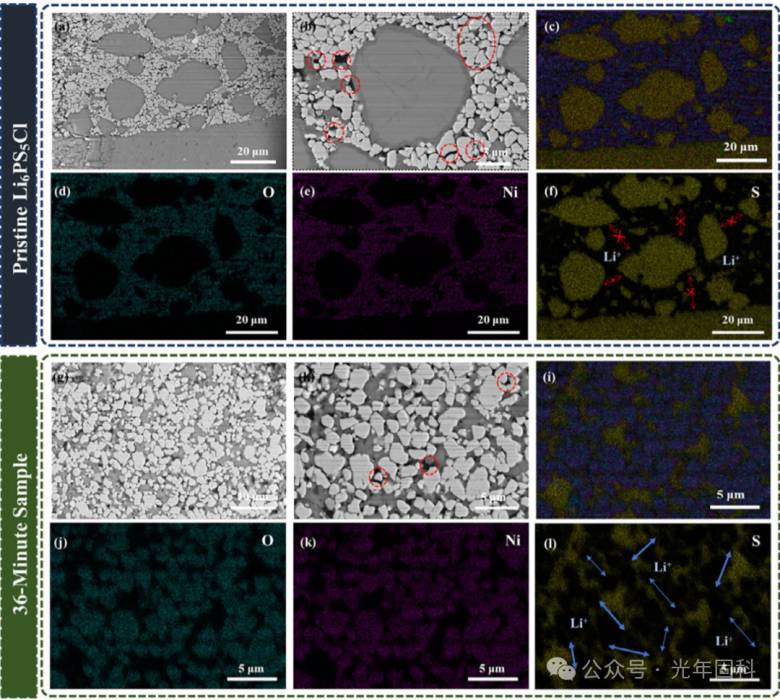

图2. 初始Li6PS5Cl的FIB-SEM图像，放大倍数分别为（a）4000倍和（b）12000倍，以及（c-f）相应的元素分布图。36分钟样品的FIB-SEM图像，放大倍数分别为（g）8000倍和（h）15000倍，以及（i-l）相应的元素分布图。

六、产业化价值

该研究的核心价值不仅在于性能突破，更在于为硫化物全固态电池的产业化提供了切实可行的技术路径和定量指导。

从生产角度，砂磨工艺简单高效，易于规模化连续生产，且研磨过程不改变电解质的晶体结构，保障了产品稳定性。研究明确的最优研磨时间（36分钟）和颗粒尺寸参数，可直接应用于量产工艺优化，降低试错成本。

从性能提升来看，该策略无需引入新的材料或复杂改性，仅通过现有工艺的参数调控，就能实现容量、倍率、循环稳定性的全面提升，符合产业化“低成本、高收益”的核心需求。特别是4000次循环的长寿命表现，满足电动汽车、储能等应用场景的耐久性要求。

从技术延伸来看，该定量原则不仅适用于Li₆PS₅Cl电解质，还可推广至其他硫化物电解质（如Li₁₀GeP₂S₁₂、Li₇P₃S₁₁）和富镍正极体系，为全固态电池的材料组合优化提供通用指导。

七、结语

硫化物电解质的颗粒尺寸调控，看似简单的工艺优化，实则解决了全固态电池复合正极设计的核心矛盾——界面接触与离子传输的协同。通过精准控制颗粒尺寸分布，构建分级离子传导网络，研究实现了4000次长循环、70%高倍率保留率的优异性能，更提出了可量化的颗粒尺寸匹配原则。

这一突破填补了硫化物电解质颗粒工程的研究空白，将基础研究与产业化生产紧密衔接。随着该技术的落地，全固态电池的能量密度、循环寿命和生产成本将得到进一步优化，为新能源汽车、大规模储能等领域的发展注入新动力。未来，通过进一步优化颗粒尺寸分布、结合界面改性等策略，全固态电池有望早日实现商业化应用，开启电化学储能的新时代。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
