【引言】

磷酸铁锂凭借循环稳定、成本低廉、环境友好等优势，早已成为电动汽车等领域的主流正极材料。而硫化物固态电解质则以超高离子电导率（部分可达25mS/cm）、良好加工性能，成为全固态电池的核心候选材料。理论上，两者结合能打造出高安全、高能量密度的下一代电池，但实际应用中，磷酸铁锂（LFP）与硫化物电解质的兼容性问题，成为阻碍这一组合落地的关键障碍。

近期，中科院物理所团队通过高通量计算筛选，从54005种含锂化合物中找出41种适配的界面包覆材料，为解决两者兼容性难题提供了系统性方案。今天就来拆解磷酸铁锂与硫化物电解质的核心矛盾，以及这些潜在解决方案的核心逻辑。

【核心矛盾】

磷酸铁锂与硫化物电解质的不兼容，并非单一问题，而是电化学和化学层面的双重冲突，直接导致电池性能衰减和寿命缩短。

从电化学稳定性来看，硫化物电解质的稳定窗口普遍较窄，大多在1.7-2.2V之间。而磷酸铁锂的工作电压约3.45V，远高于硫化物电解质的氧化极限。这意味着两者直接接触时，硫化物电解质会发生显著的电化学氧化分解，生成导电性不佳的产物并沉积在磷酸铁锂表面，导致界面阻抗升高，电池容量持续衰减。更关键的是，磷酸铁锂正极中常用的碳导电添加剂，还会进一步加速这种氧化反应，让问题雪上加霜。

化学层面的冲突同样严重。无论是放电状态的磷酸铁锂，还是充电后的磷酸铁，与硫化物电解质都会发生自发反应。这些反应的平均能量可达-150meV/atom（LFP）和-230meV/atom（磷酸铁体系，FP），热力学驱动下会生成硫化铁、磷酸锂等产物。其中硫化铁具有一定电子导电性，无法有效钝化磷酸铁锂表面，会让电解质的氧化分解持续进行，形成恶性循环。

更值得警惕的是，这种界面不稳定性会随电压升高而加剧。在2V到4V的工作电压范围内，两者的反应能量从约-230 meV/atom飙升至-1000 meV/atom以上，意味着电池工作时，界面失效的风险会持续增大。例如常用的硫银锗矿型Li₆PS₅Cl电解质与磷酸铁锂接触时，即使在2.5V的低电压下，反应活性也会大幅增强，进一步加速电池性能衰退。

图1.（a）各种硫化物基固态电解质的电化学稳定窗口。（b）硫化物基固态电解质与LFP和FP的化学反应性。（c）硫化物基固态电解质与LFP在2~4V电压范围内的界面反应性。

【破解思路】

解决兼容性问题的核心思路，是在磷酸铁锂与硫化物电解质之间添加一层界面涂层。这层涂层需要同时满足两个关键要求：一是隔绝两者直接接触，抑制电化学分解和化学反应；二是自身具备良好的锂离子传导能力，不阻碍电池内部的离子传输。

为了找到这样的理想涂层，团队建立了严格的筛选标准，从热力学稳定性、电化学窗口、化学兼容性、离子传导能力等多个维度进行评估。首先筛选出热力学稳定、电子导电性低的3196种材料，再通过电化学稳定窗口（还原极限低于2.2V、氧化极限高于3.5V）筛选至555种，接着通过与磷酸铁锂、磷酸铁、硫化物电解质的化学兼容性测试保留320种，最后通过锂离子迁移能垒筛选，最终锁定100种潜力材料，进一步验证后确定41种最优候选。

这些筛选出的涂层材料，核心作用机制是“隔离+传导”。通过物理隔离阻断磷酸铁锂与硫化物电解质的直接接触，同时自身允许锂离子快速通过，既解决了兼容性问题，又不影响电池的电化学性能。

 【潜力涂层】

筛选出的潜力涂层材料可分为六大类别，各自在兼容性和传导性能上呈现不同特点，为实际应用提供了多样化选择。

氟化物类表现最为突出，30种候选材料普遍具有超宽电化学稳定窗口，氧化极限超过5V，能完美适配磷酸铁锂的工作电压。其中Li₃AlF₆、LiYF₄、LiLuF₄等材料与磷酸铁锂、磷酸铁、硫化物电解质均无明显化学反应，锂离子迁移能垒也处于合理范围（295-631meV），具备优异的综合性能。氟化物的高稳定性源于氟元素的高电负性，形成的化学键不易被氧化，能有效阻挡界面反应。

磷酸盐类同样展现出潜力，9种候选材料如Li₃PO₄、LiMgPO₄等，因与磷酸铁锂具有相似的阴离子结构，两者兼容性极佳，反应能量绝对值均小于10 meV/atom。这类材料的氧化极限超过4V，能有效抑制硫化物电解质的氧化分解，且锂离子传导能力良好，其中LiMgPO₄的迁移能垒仅285meV，有利于离子快速传输。

硼酸盐类中有部分材料表现亮眼，例如Li₃B₇O₁₂、Li₂Al(BO₂)₅等，与三者均无明显化学反应，电化学稳定窗口也能覆盖磷酸铁锂的工作电压。其中Li₂B₄O₇的锂离子迁移能垒仅69meV，传导效率极高，具备成为高性能涂层的潜力，但多数硼酸盐仍存在与电极或电解质反应的问题，实际应用需严格筛选。

硅酸盐类如Li₂SiO₃、LiAl(SiO₃)₂等，虽在兼容性上不及氟化物和磷酸盐，但部分材料与磷酸铁锂的反应程度较低，且具备一定的锂离子传导能力，可作为备选方案。不过这类材料中多数与充电后的磷酸铁反应较为剧烈，限制了其应用范围。

氯化物和oxyfluorides（氧氟化物）作为小众类别，也展现出独特优势。氯化物的还原稳定性极佳，部分材料还原极限接近0V，能适配硫化物电解质的还原环境；氧氟化物则结合了氧化物和氟化物的优点，氧化稳定性显著提升，且与电极、电解质的兼容性良好，为涂层选择提供了新方向。

非聚阴离子氧化物类如LiAlO₂等，虽在其他电池体系中已有应用，但在磷酸铁锂-硫化物体系中表现不佳。这类材料与磷酸铁锂、磷酸铁的反应能量绝对值普遍超过100 meV/atom，主要原因是容易与含磷化合物反应生成低能量的Li₃PO₄相，难以起到有效隔离作用。

【筛选规律】

除了具体材料，研究还总结出几条关键规律，为后续涂层材料开发提供了方向：

相同阴离子化学的材料通常兼容性更佳；非聚阴离子氧化物与含磷化合物反应倾向强烈，不适合作为磷酸铁锂的涂层；氟化物与磷酸盐之间兼容性突出，是优先考虑的组合；硅酸盐和硼酸盐与多数cathode材料的反应都较微弱，适配范围更广。

值得注意的是，硫化物电解质与多数材料的兼容性都较差，只有硫化物本身（但电化学窗口过窄无法作为涂层）和部分氟化物能与其稳定共存，这也解释了为何氟化物成为该体系的最优解之一。

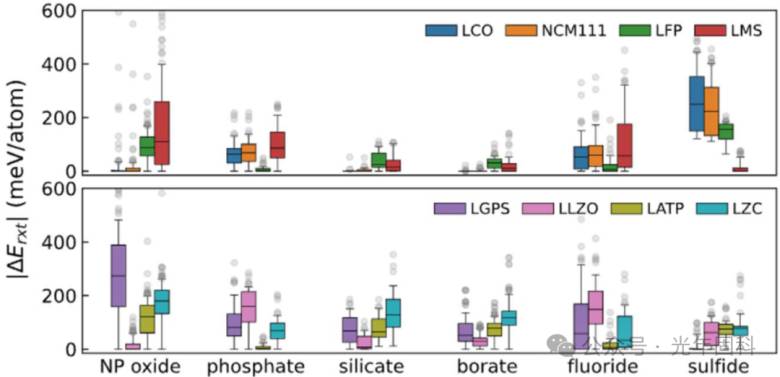

图2.不同成分与不同类型的阴极及电解质的化学反应活性。成分类型包括非聚阴离子氧化物（NP oxide）、磷酸盐、硅酸盐、硼酸盐、氟化物和硫化物。阴极类型包括LCO、NCM111、LFP和LiMnS2（LMS）。电解质类型包括LGPS、LLZO、Li1.3Al0.3Ti1.7(PO4)3（LATP）和Li2ZrCl6（LZC）。每个方框代表数据集的四分位数（灰色圆点），且虚线延伸以显示其余的分布情况。

【实际应用】

虽然筛选出了大量潜力涂层，但实际应用中仍有细节需要完善。例如磷酸铁锂本身电子导电性较差，通常需要碳涂层提升导电性能，但碳会加速硫化物电解质的氧化分解。对此，可采用“碳+电子绝缘体”的复合涂层策略，既保证电子传导，又能保护电解质不被氧化。

此外，涂层厚度也需精准控制。过厚会增加离子传输阻力，过薄则无法有效隔离电极与电解质，目前实验室中1-20nm的厚度被证实较为合适，这就要求涂层制备技术具备极高的精准性。

随着这些问题的逐步解决，磷酸铁锂与硫化物电解质的组合有望真正落地。借助界面涂层技术，既能保留磷酸铁锂的低成本、高稳定性优势，又能发挥硫化物电解质的高导电、易加工特性，打造出兼具性能与成本优势的全固态电池，为新能源领域带来新的技术突破。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
