【引言】

电动汽车普及推动锂离子电池技术飞速发展，能量密度已达260-300Wh/kg，成本降至100美元/kWh以下。但传统锂电池的能量密度瓶颈和易燃电解液风险，已难以满足航空、船舶等领域的下一代储能需求，全固态电池凭借不可燃固态电解质和高能量密度电极，成为破局关键。

硫化物基固态电解质的离子电导率超0.01S/cm，性能媲美液态电解液，被全球顶尖机构列为战略重点。但从实验室到量产，硫化物全固态电池的核心卡在涂布工艺——要做出薄而均匀、性能稳定的电解质膜，需闯过多重技术关卡。距离2027年量产预期仅剩不到两年，涂布工艺的成败直接决定行业进度。

【环境控制要求】

硫化物的特性决定了涂布必须在极端严苛的环境中进行。它接触水分会水解生成有毒的硫化氢气体，还会导致离子电导率大幅下降，因此生产全程需在露点不高于-40℃的干燥车间内完成，最大限度减少水解和氧化反应。

高洁净度是另一硬性要求，粉尘污染会直接影响电池性能，车间必须达到相应洁净标准。设备防腐更是重中之重，硫化物分解产生的硫化氢和各类盐类会造成双重腐蚀，与硫化物接触的设备表面需采用抗腐蚀材料或涂覆专用涂层，关键部件还要做密封设计，定期维护才能保证稳定运行。

人员安全防护需多重保障，包括防吸入、防接触和防静电装备，车间内要配备硫化氢及溶剂浓度监测系统和应急通风系统。尤其要重视防静电，甲苯、二甲苯等常用溶剂闪点均低于60℃，静电极易引发燃爆，操作人员需穿戴防静电装备，设备各部分必须严格接地。

此外，车间排风系统需及时排出硫化氢，导致除湿机组功率远超普通干房，干燥工段同样要维持-40℃以下露点，烘箱排风给除湿机组设计带来巨大挑战，如何通过合理工业设计实现节能，也是必须解决的问题。

【粘结剂选择难题】

硫化物颗粒成膜能力差，要制备30微米以下的超薄电解质膜，必须依赖聚合物粘结剂，但溶剂选择受限让粘结剂选型陷入两难。

传统锂离子电池常用的NMP/PVDF和水/SBR+CMC体系均不适用。富含极性基团的粘结剂粘合力强，却在低极性溶剂中溶解度不足；降低官能团极性以适配非极性溶剂后，粘附强度又会下降。

分子结构设计成为破解关键。美国西北大学祝红丽教授团队通过纤维素醚化反应制得两亲性乙基纤维素，在甲苯中既具备优异溶解性，又能实现硫化物的高效粘结成膜。Choi团队则开发了热活化封端保护策略，以聚丙烯酸叔丁酯链段为主的粘结剂能溶解于低极性溶剂，涂布后经150℃烘烤，叔丁酯基断裂暴露出强粘结性的羧基，成功兼顾溶解性和粘附力。

图1. （a）乙基纤维素粘结剂、硫化物和甲苯的三者相互关系；（b）叔丁酯链段封端保护策略。

 【匀浆设备选择】

实验室量级的匀浆要求较低，工业生产需处理大量浆料，高效的高剪切设备是核心，现有锂离子电池的匀浆技术虽可复用，但需针对性调整。

高速搅拌是最常用的方式，通过高速旋转的锯齿圆盘产生强湍流破碎团聚颗粒，结构简单、操作便捷，但剪切力不足，难以处理高粘度或高固含量体系，容易出现分层和局部团聚，仅适用于中低粘度浆料。

行星搅拌在锂离子电池生产中应用广泛，通过公转与自转产生的强剪切力，能实现高粘性浆料的均匀混合，但封闭式设计不利于实时监控，清洗流程繁琐且为间歇性生产，产能扩展到工业级时，中心与边缘区域的物料混合均匀性可能下降，不过在中试和工业生产中仍能在精度与操作可行性之间取得平衡。

双螺杆挤出技术近年应用增多，啮合螺杆产生的强烈剪切力能有效分散团聚材料，可实现连续生产，螺杆结构灵活可调，适用于多组分复杂浆料，在保证一致性方面优势显著，但螺杆易磨损，维护更换频繁，配方切换时清洁难度较大。无论选择哪种设备，都需严格控制干燥环境并采取有效措施减轻腐蚀。

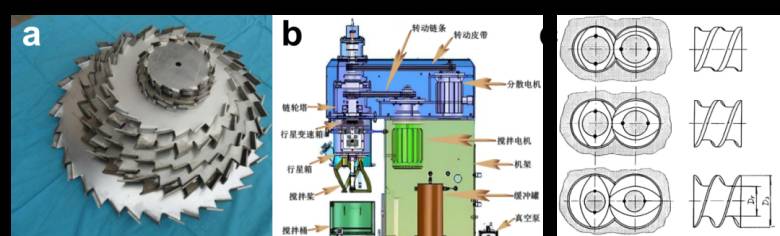

图2. （a）不同尺寸的分散盘；（b）典型的双行星搅拌示意图（来源于网络）；（c）双螺杆啮合原理。

【涂布方法适配与取舍】

涂层工艺直接决定电解质膜的厚度均匀性和无缺陷性，当前锂离子电池工业常用的四种涂布方法各有优劣，需根据硫化物特性适配选择。

刮刀涂布设备成本低、操作简便，可兼容102-105mPa・s范围内的多种浆料粘度，在实验室中广泛用于制备电解质或陶瓷薄层，但对浆料粒径和粘度敏感，容易产生条纹、厚度不均等表面缺陷，边缘区域还会因流动阻力和表面张力问题出现厚度不一致或崩裂。

转移涂布通过涂布辊、背辊和刮刀的配合将浆料涂覆到基底上，先在涂布辊表面施加浆料并通过刮刀调节厚度，再转移到移动的基底上，适合低粘度浆料，但需要复杂的辊轴对齐调整，转移过程中可能出现厚度波动。

凹版涂布利用雕刻网纹滚筒吸附浆料，刮刀去除多余材料后转移到基底，能制备极薄且高度均匀的涂层，表面光滑度优异且支持高速涂布，但更换浆料、调整厚度或图案时需更换滚筒，灵活性不足。

狭缝涂布通过狭窄模头将浆料泵送并涂覆到移动基底，通过调节浆料流速、模头间距和基底移动速度，可精确控制涂层厚度与均匀性，涂布边缘光滑且系统密封，能减少条纹、缺陷和边缘增厚现象，还支持多层涂布技术，可通过优化层间界面提升离子电导率，同时简化制造流程、缩短生产时间并降低成本，是最适配全固态电池的涂布方式。

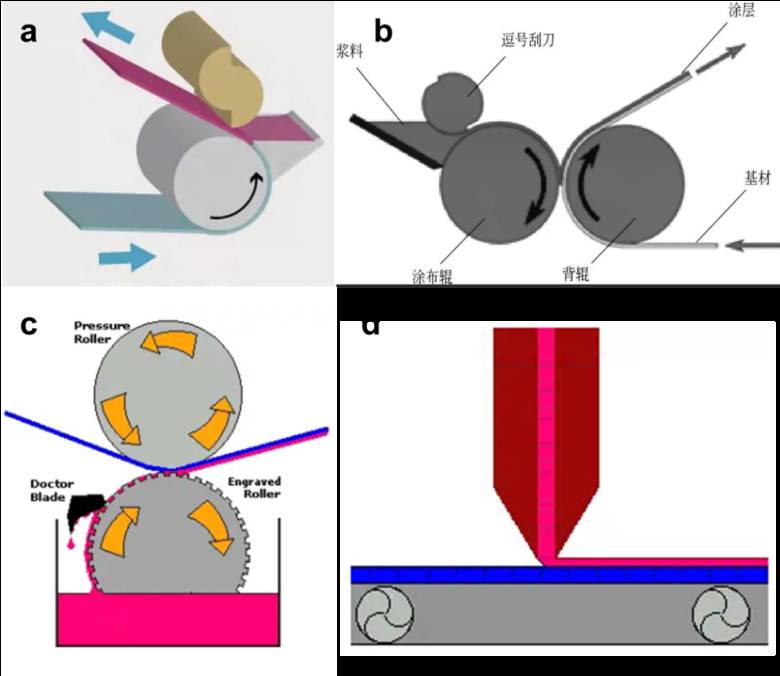

图3. 几种典型的涂布方式简单示意图。（a）刮涂；（b）转移涂布；（c）凹版涂布；（d）挤压涂布（狭缝涂布）。

【粉料质量控制】

除了匀浆和涂布工艺，粉料质量是容易被忽视但至关重要的环节，从混料、烧结到粉碎细化，每个步骤都直接影响后续成膜效果。

混料阶段需保证硫化物与其他组分混合均匀，避免局部浓度差异；烧结过程要控制温度和气氛，确保粉料晶体结构稳定，离子电导率达标；粉碎细化则需控制颗粒粒径分布，过大或过小都会影响成膜均匀性和粘结效果。

粉料的流动性、堆积密度等特性也会影响浆料制备和涂布过程，若粉料团聚严重，即使后续匀浆设备再高效，也难以完全分散，最终导致电解质膜出现缺陷。因此，粉料质量控制需贯穿全链条，才能为涂布工艺打下良好基础。

【量产工艺进展】

距离2027年底的量产预期节点仅剩不到两年，当前主机厂、初创公司和科研单位都在加紧布设产线，湿法涂布因稳定性成为主流选择。行业普遍预计，各家机构将在今年年底前确定稳定的涂布工艺路线，解决环境控制、粘结剂适配、设备兼容等核心难题。

硫化物全固态电池的涂布工艺，是从实验室走向量产的最后一道关键关卡。随着这些技术难题的逐步攻克，硫化物全固态电池有望加速规模化生产，为下一代储能技术带来革命性突破，推动新能源产业进入更高安全、更高能量密度的新阶段。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
