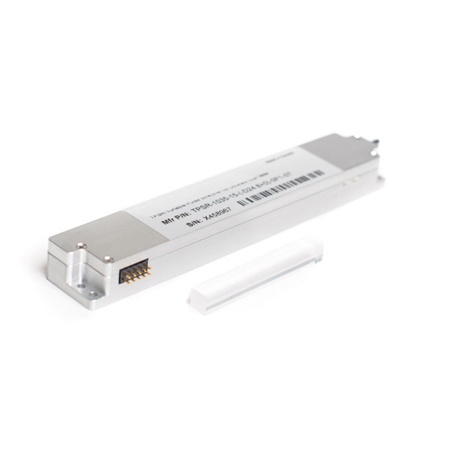

TERAXION超快脉冲压缩器 VBG啁啾模块PWS-CM-V

PWS-CM-V用于超快激光器的啁啾模块结合了TeraXion的可调谐脉冲展宽器和体布拉格光栅（VBG）压缩器。每PWS-CM-V都内部配对到特定的VBG压缩机，通过在压缩阶段更简单、更少的光学对准，大大提高了激光器的稳定性。其灵活的软件选项可轻松集成到任何设计中，并允许对激光系统进行全电子校准，从而缩短周期时间，提高产量并降低运营成本。

可提供了下面两种标准配置CM-V：

1、飞秒激光器专用45 ps/nm CM-V：CM– 1030V-400[16F-10.9-(45)]-M1-0P2-0T1

2、飞秒激光器专用85 ps/nm CM-V：CM– 1030V-700[9F-6-(85)]-M1-0P2-0T1

产品特性：

> 工厂设定VBG配对

>电子脉冲宽度调整高达50 ps

>坚固设计

>高阶色散调谐

>工业*小封装

TERAXION超快脉冲压缩器 VBG啁啾模块PWS-CM-V

系统参数：

Center Wavelength	Slow Axis	1030	nm
Minimum recompressed pulse duration¹	<	400	fs
Beam Quality M2	<	1.35
Stretching Factor		45	ps/nm
Total Stretching Window²		500	ps

可调脉冲展宽器guang

Reflectivity	>	70	%
Spectral Bandwidth (FWHM)		16	nm
Tolerance on Spectral Bandwidth	+/-	1	nm
Full D₂ Tuning Range		1.35	ps/nm
Full D₃Tuning Range		0.006	ps/nm²
Fiber Type		PMCMS
Pigtail length	>	1	m
Connector Type		None
Module Dimensions (without cable)		14 x 22 x 130	nm
Supply Voltage		5	V
Power Consumption		3	W
Control Protocol		I²C

OptiGrate—VBG体布拉格光栅参数：

Spectral Bandwidth		10.85	nm
Tolerance on Spectral Bandwidth	+/-	1.1	nm
Diffraction Efficiency	>	85	%
Grating Thickness		50	mm
Tolerance on Grating Thickness	+/-	5	mm
Grating Aperture (clear aperture > 85%)		5 x 5	mm
Assembly Dimensions		55 x 6 x 10	mm
AR Coating Type	High Energy Broadband

电源和通信模块（可选）

3端子光学循环器(可选)
