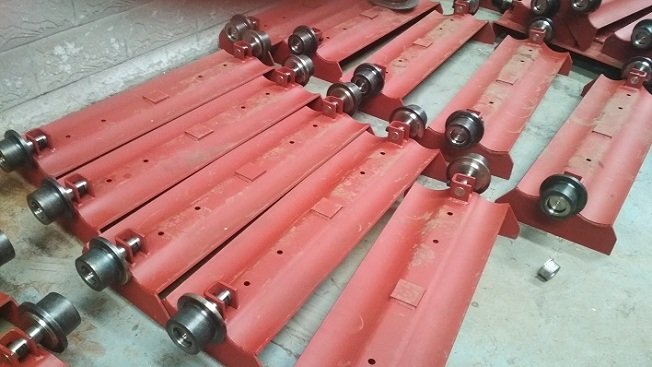

板式给料机的输送槽板新结构
概述:一种能够提高板式给料机输送效率且密封性更好的输送槽板。本板式喂料机的输送槽板,其特征是:其两端分别呈向上凸起的大弧形和小弧形,小弧形的外凸面与大弧形的内凹面相吻合。
板式给料机在建材、 冶金、 煤炭、 化工等行业,可用于沿水平或倾斜方向由储仓向 破碎机、 输送机或其它工作机械输送各种块状或松散物料, 是原料处理或连续生产过程中 不可缺少的设备, 对运行大块和尖锐的物料尤为适宜。板喂机输送槽板直接与被输送物料 接触, 输送槽板为板式给料机主关件。 随现代工程规模越来越大, 选用的板式喂料机规格型号也越来越大,对输送槽板成型结构的要求也越来越高。
我公司研制的板式给料机的输送槽板, 其两端分别呈向上凸起的大弧形和小弧形, 小弧形的外凸面与大弧形的内凹面相吻合。
使用时,对于相邻两块输送槽板来说, 一块输送槽板小弧形伸入到另一块输送槽板的大弧形内, 使得小弧形的外凸面与大弧形的内凹面相接触。在运行过程中, 凸起的圆弧和输送物料之间的摩擦力增大,且槽板的大圆弧叠在小圆弧之上, 其密封性更好, 能有效的防止漏料现象,提高了输送效率。
我公司板式喂料机设计的双圆弧槽板结构, 可以利用油压机实现双圆弧槽板的成型。 上、 下模胎具分别固定在油压机的固定机体及滑动机体上, 槽板原材料下料到一定尺寸, 利用吊具推入模具成型空间, 开启油压机压制槽板原材料至槽板图纸要求。成型上、 下模可分段制造, 适应不同宽度同节距槽板以有效防止槽板引起的模具变形, 大大节省投资 成本。
