混凝土布料机上料系统结构介绍
一)混凝土布料机上料系统的作用
自卸混凝土搅拌车或运输混凝土的卡车把搅拌好的混凝土倒入布料机上料系统的收料斗,收料斗的混凝土掉入下面的环形皮带,通过皮带的转动,把混凝土输送到系统上部与其铰接的车架转料斗上,掉到布料皮带上,实现混凝土的连续转运和布料。
二) 混凝土布料机上料系统的结构组成
上料系统由以下结构组成:
1.收料斗

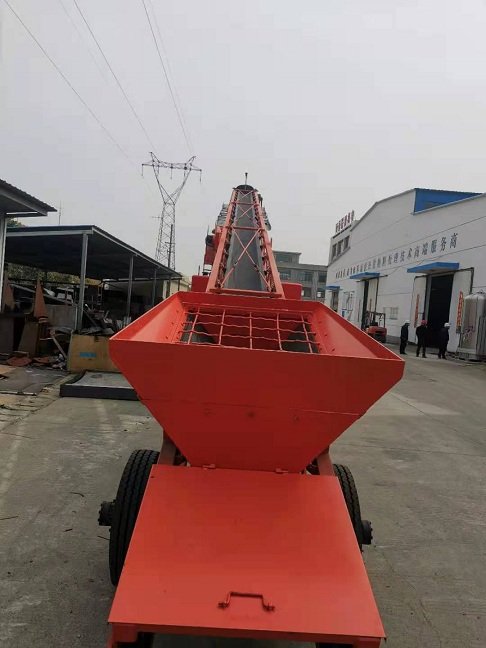

收料斗安装在上料系统前端,其作用是接受自卸混凝土搅拌车或运输混凝土的卡车的混凝土,收料斗的规格尺寸可按客户要求订做.
2.轻型桁架
桁架式结构为矩形,长度为18m由型钢焊接而成,其结构设计需要有足够的强度,满足在输送混凝土时桁架不变形。桁架通过回转料斗与底盘连接在一体,组装好后与水平成15~18°夹角。
3.环形胶带
输送带选用尼龙帆布带NN-200,层数为4层,上覆盖胶厚度为4.5mm,下覆盖胶厚度为1.5mm。输送带带宽600mm,带速为3.8m/s,且输送带的速度调节范围为3.0~3.8m/s。输送带接头采用硫化连接.整个环形胶带长度约40m。
4.槽型托辊
槽形托辊装置用于承载输送皮带,是皮带承载的载体,槽形托辊装置的托辊可做自转的滚动,较高的密集度托辊布置在收料斗的下方,提高承载的负重.
槽形托辊装置可随皮带移动方向作轻微的摆动,随着皮带对所述布料机的皮带槽形托辊装置压力的变化,能够微调自身形状位置,皮带偏移轨道时,能让皮带恢复至正常的轨道。
5.头部驱动装置
驱动系统由一台液压马达提供动力,电机功率7.5kw,驱动上料皮带的滚筒转动,从而实现混凝土物料的连续输送。通过改变电机(电机通过变频)转速实现调速。
6.头部清扫器和尾部清扫器
该装置的主要作用是把皮带上粘的混凝土清理下来。在运输潮湿的混凝土产品时,混凝土容易在皮带上大量粘结。粘接后的皮带会使得输送困难,影响使用。粘结后如采用人工清理,清理困难。因此我公司设计了混凝土布料机头部清扫装置,解决了皮带粘料的问题。混凝土布料机不需要停机,就可以同时实时皮带上粘的混凝土清理工作。大大提高了工作效率。
7.万向行走轮
在上料皮带机的下面,设计有万向轮,可沿桁架轴向运动,这样的设计使布料机行走时可根据需要将上料布料机拖在尾部行走而无需拆卸,或将上料胶带机驼在布料胶带机上行走,上料胶带机的上驼或卸下由布料机自行完成,无需使用吊车等辅助设备。
