光掩膜基板：半导体制造的“精密画布

在半导体芯⽚的微观世界⾥，光掩膜基板扮演着“电路蓝图”的关键⻆⾊。这种由⾼纯度⽯英玻璃 制成的精密载体，通过光刻⼯艺将纳⽶级电路图案转移到硅晶圆上，直接决定芯⽚制程精度与良率。作为光刻技术的核⼼⺟版，光掩膜基板的质量直接影响半导体制造的每⼀个环节——从智能 ⼿机处理器到⼈⼯智能芯⽚，其背后都离不开这块“隐形基⽯”的⽀撑。

光掩膜基板的结构看似简单，实则融合了材料科学与精密制造的巅峰技术。基板核⼼由 99.999%纯度的合成⽯英玻璃构成，表⾯覆盖80-100nm厚的铬遮光层，配合抗反射涂层与保 护膜形成复合结构。这种设计能实现⼩于10nm线宽的图形转移，满⾜5nm以下先进制程需求。 中国《GB/T 34178-2017光掩模⽯英玻璃基板》标准明确规定：基板表⾯粗糙度需≤0.3nm，热 膨胀系数控制在5×10⁻⁷/℃以下，⽓泡密度＜0.0078个/cm²，这些参数背后是对材料均匀性、光 学透过率和结构稳定性的极致追求。

从砂粒到基板：高纯石英砂的“蜕变之旅”

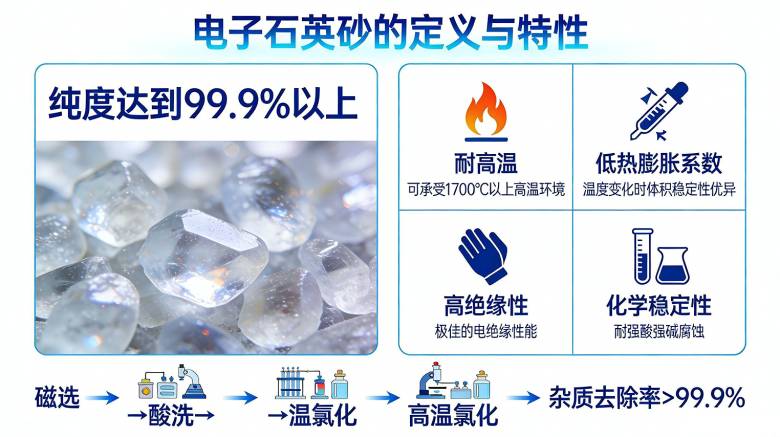

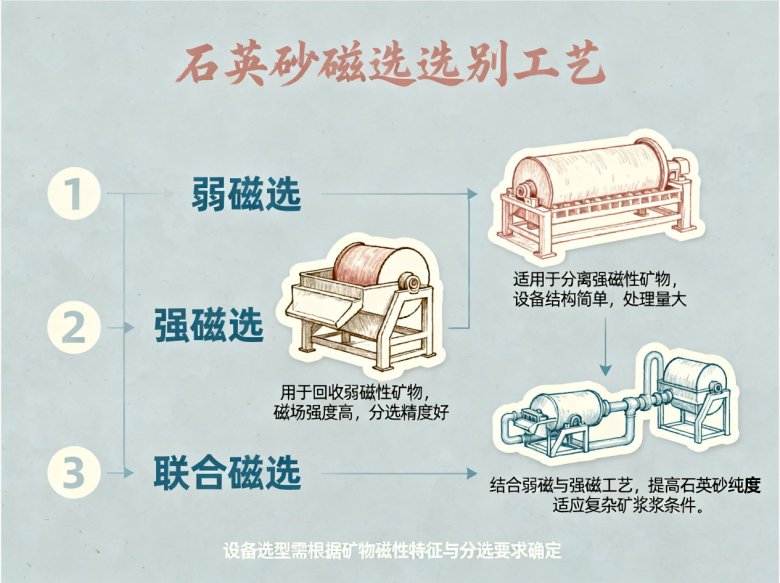

⽯英砂到光掩膜基板的转化，堪称材料提纯的“极限挑战”。天然⽯英矿⽯需经过12道提纯⼯序， 从矿⼭开采到最终成型，每⼀步都凝聚着精密制造的智慧。精硅科技独创的“梯度磁场分选+等离 ⼦体净化”⼯艺，将普通⽯英砂转化为纯度达99.999%（5N级） 的电⼦级材料，其中关键杂质 铁（Fe）含量控制在0.01ppm以下，钠（Na）、钾（K）等碱⾦属总量≤0.38μg/g，远超美国 MIL-PRF-19426E标准要求。

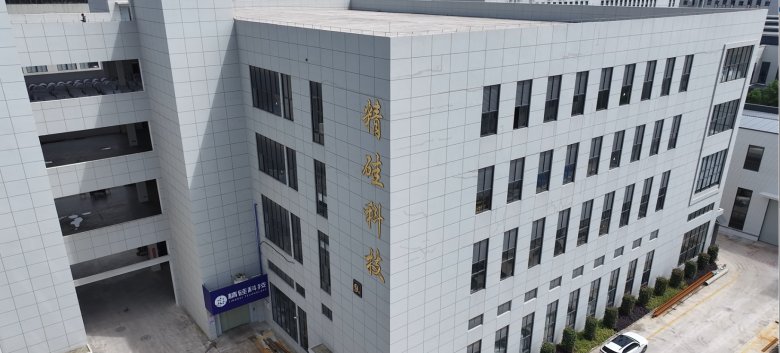

在⼭东成武⽣产基地的千级洁净⻋间内，经过破碎的⽯英砂颗粒在密闭管道中完成多段式煅烧与 酸浸处理。通过⾼温真空脱羟技术，将羟基（OH⁻）含量降⾄1ppm以下，避免⾼温下⽓泡⽣成 导致的基板缺陷。这种极致提纯⼯艺使精硅科技的产品良率达到68%，较⾏业平均⽔平提升23 个百分点，⽣产成本降低32%，为光掩膜基板制造提供了稳定可靠的原材料保障。

半导体制造的“隐形桥梁”

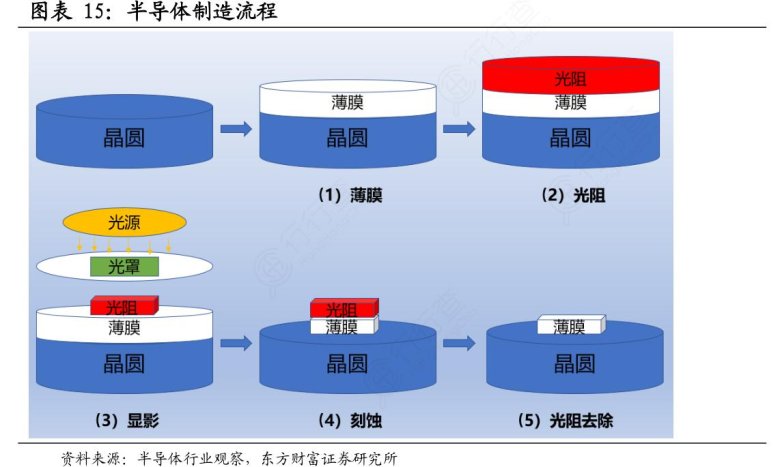

在半导体产业链中，光掩膜基板处于“设计与制造”的关键节点。当紫外光透过基板照射到涂有光 刻㬵的硅⽚上时，基板的光学性能直接决定图案转移精度。精硅科技⽣产的⾼纯⽯英砂制成基板，在193nm深紫外波段透光率达92%以上，折射率均匀性偏差＜2×10⁻⁶，确保光刻图案边缘 粗糙度＜5nm。这种精度意味着在指甲盖⼤⼩的硅⽚上，可清晰刻画出数⼗亿个晶体管的复杂电路。

半导体制造流程中，光掩膜基板需经历多次⾼温⼯艺循环。精硅科技的⽯英材料凭借5.5×10⁻⁷/ ℃的低热膨胀系数，在-50℃⾄300℃温度波动下形变量＜0.1μm，避免图案移位导致的芯⽚报废。某头部晶圆⼚测试数据显⽰，采⽤精硅科技材料的光掩膜基板，使14nm制程良率提升 15%，单⽉减少晶圆损耗超3000⽚，年节约成本近2亿元。

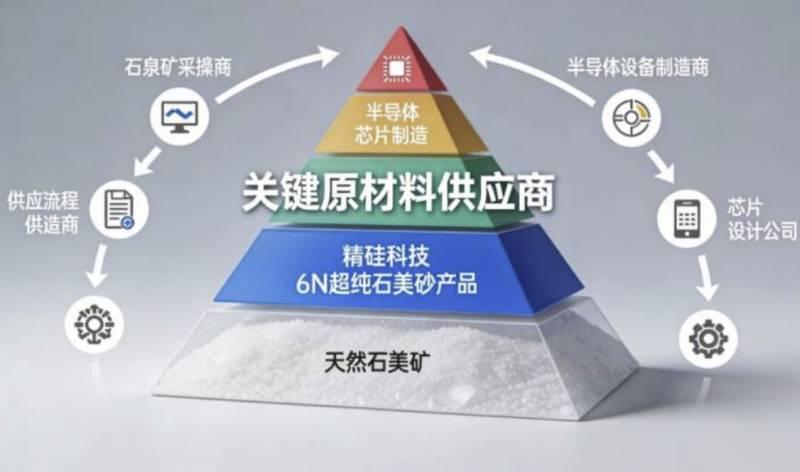

精硅科技：打破垄断的“中国力量”

在精硅科技的智能化⽣产⻋间，⾃动化⽣产线正以每⽉百吨的规模产出⾼纯⽯英砂。通过激光粒度分析与⽓流粉碎技术，产品粒度分布控制在50-200μm，球形度≥0.9，满⾜⽓相沉积 （VAD）⼯艺的严苛要求。公司⾃主研发的“等离⼦体化学⽓相沉积（PCVD）”设备，实现6N级 （99.9999%）超⾼纯⽯英砂量产，成为国内唯⼀通过下游企业14nm制程认证的⽯英材料供应商。
