电子石英砂的定义与核心特性

电子石英砂是指纯度达到99.9%以上的石英砂，其核心成分为二氧化硅（SiO₂），具有耐高温（熔点约1750℃）、低热膨胀系数（0.55×10⁻⁶/℃）、高绝缘性（介电常数3.7-4.5）和化学稳定性等特性。与普通石英砂相比，电子石英砂通过磁选、酸洗、高温氯化等工艺去除铁、铝、碱金属等杂质，其中半导体级产品纯度需达到99.998%（4N8）以上，单项金属杂质含量控制在ppb（十亿分之一）级别。这种"极致纯净"的特性使其成为半导体、光伏、光纤通信等高端制造领域的"基石材料"。

核心应用领域及技术参数要求

半导体制造：纯度要求最严苛的应用场景

半导体行业是电子石英砂最高端的应用领域，主要用于制造晶圆生长用石英坩埚、光刻掩模基板和扩散炉管。根据SEMI国际标准，半导体级石英砂需满足以下关键指标：

• 纯度：SiO₂含量≥99.998%（4N8），高端逻辑芯片用砂需达到5N级别（99.999%）

• 杂质控制：碱金属（K+Na+Li）总量＜1ppm，过渡金属（Fe、Cu、Cr等）单个＜0.1ppm，放射性元素（U/Th）＜0.01ppb

• 物理性能：羟基（OH⁻）含量＜5ppm，气泡密度＜0.1个/cm³，耐高温等离子体腐蚀速率＜0.1μm/h

以台积电7nm制程为例，其使用的石英坩埚内层砂要求铝含量＜0.5ppm、铁＜0.3ppm，这种纯度标准直接决定了芯片的良率和可靠性。目前全球仅美国尤尼明（Covia）、挪威TQC等少数企业能稳定供应此类产品，国内石英股份等企业正通过高温氯化工艺突破技术壁垒，4N8级产品已进入中试阶段。

光伏产业：需求量最大的应用领域

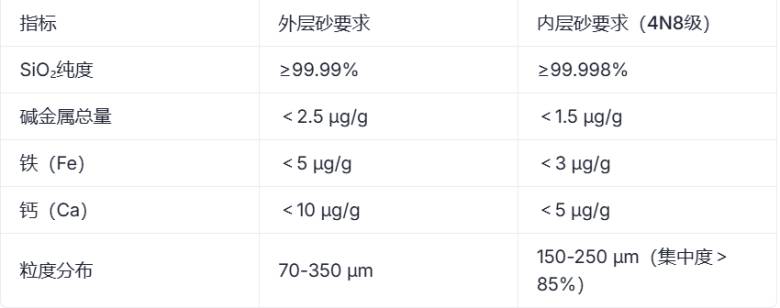

光伏行业是电子石英砂的消费主力，主要用于单晶硅拉制用石英坩埚。根据GB/T 32649-2016标准，光伏级石英砂分为外层砂和内层砂，技术要求差异显著：

2024年国内光伏行业消耗高纯石英砂约38万吨，占全球总量的60%以上。随着N型电池技术渗透率提升（预计2025年达70%），对石英坩埚内层砂的需求将以年均25%的速度增长。国内企业如石英股份已实现光伏内层砂量产，纯度可达4N8级别，部分指标接近国际水平。

光纤通信：对羟基含量最敏感的领域

光纤预制棒制造是电子石英砂的另一关键应用，其核心要求是控制羟基（OH⁻）含量以降低光信号衰减。根据JC/T 2832-2024标准，光纤级石英砂需满足：

• SiO₂纯度≥99.99%

• 羟基含量＜0.5 ppm（高端产品要求＜0.1 ppm）

• 过渡金属离子（Fe、Cu、Co等）单个＜0.1 ppm

• 粒度分布50-200 μm，球形度＞90%

我国是全球最大的光纤生产国，2024年光纤用石英砂需求量约5万吨，主要依赖进口。亨通光电等企业正推进国产替代，通过化学气相沉积法制备的合成石英砂已通过国内主流光纤厂商验证，羟基含量可控制在0.3 ppm以下。

国内市场需求现状与发展趋势

市场规模与供需格局

2024年中国电子石英砂市场规模达85亿元，需求量约15万吨，其中半导体领域占比45%（约6.75万吨），光伏领域占30%（4.5万吨），光纤通信占20%（3万吨）。供给端呈现"高端依赖进口，中低端自主可控"的格局：

• 进口依存度：半导体级砂进口占比超75%，主要来自美国尤尼明（年供应约2.5万吨）和挪威TQC（1.5万吨）

• 产能分布：国内总产能约16万吨/年，其中江苏（38%）、安徽（22%）、�
