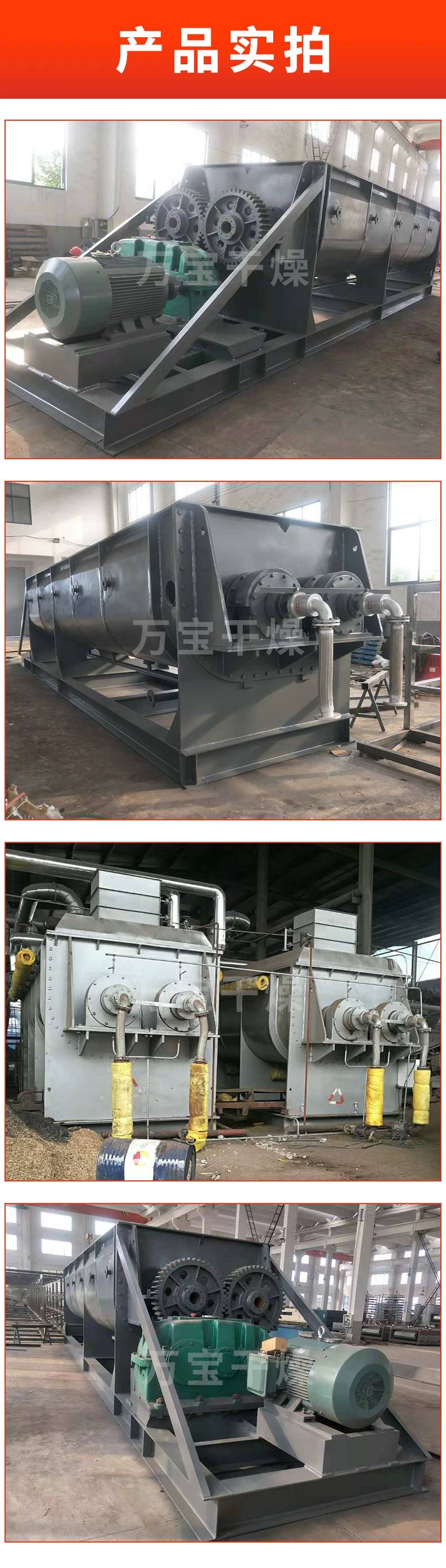

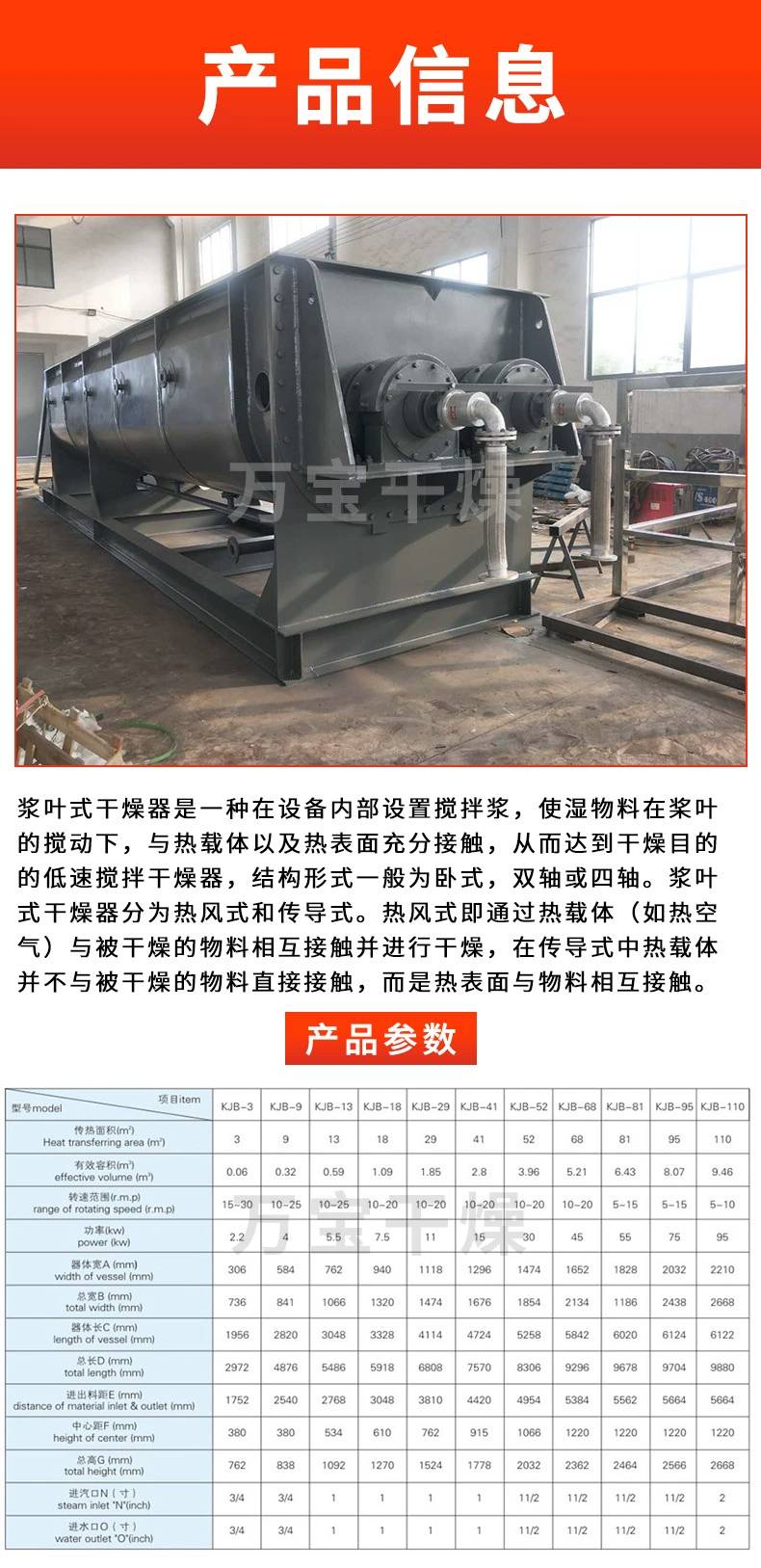

ASN树脂空心桨叶干燥机

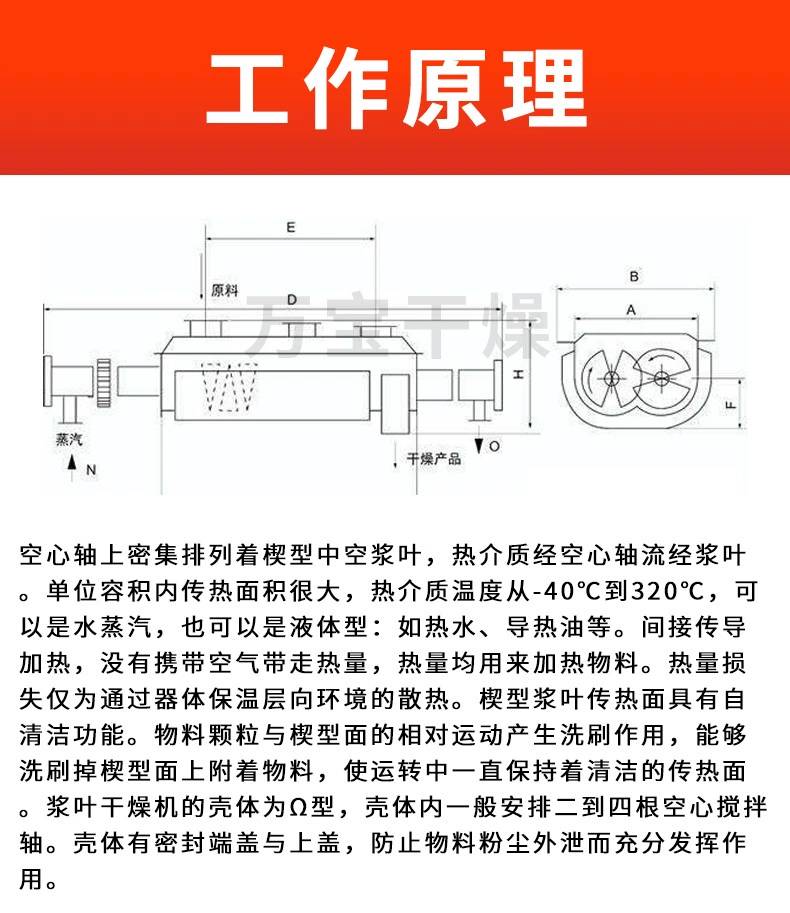

ASN树脂空心桨叶干燥机工作原理：

空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证传热效果。

在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。

桨叶干燥机设备特性：

1．桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

2． 桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

3． 处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

4． 环境污染小：携带空气量很少，粉尘物料夹带很少。

5． 操作费用低。

6． 操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

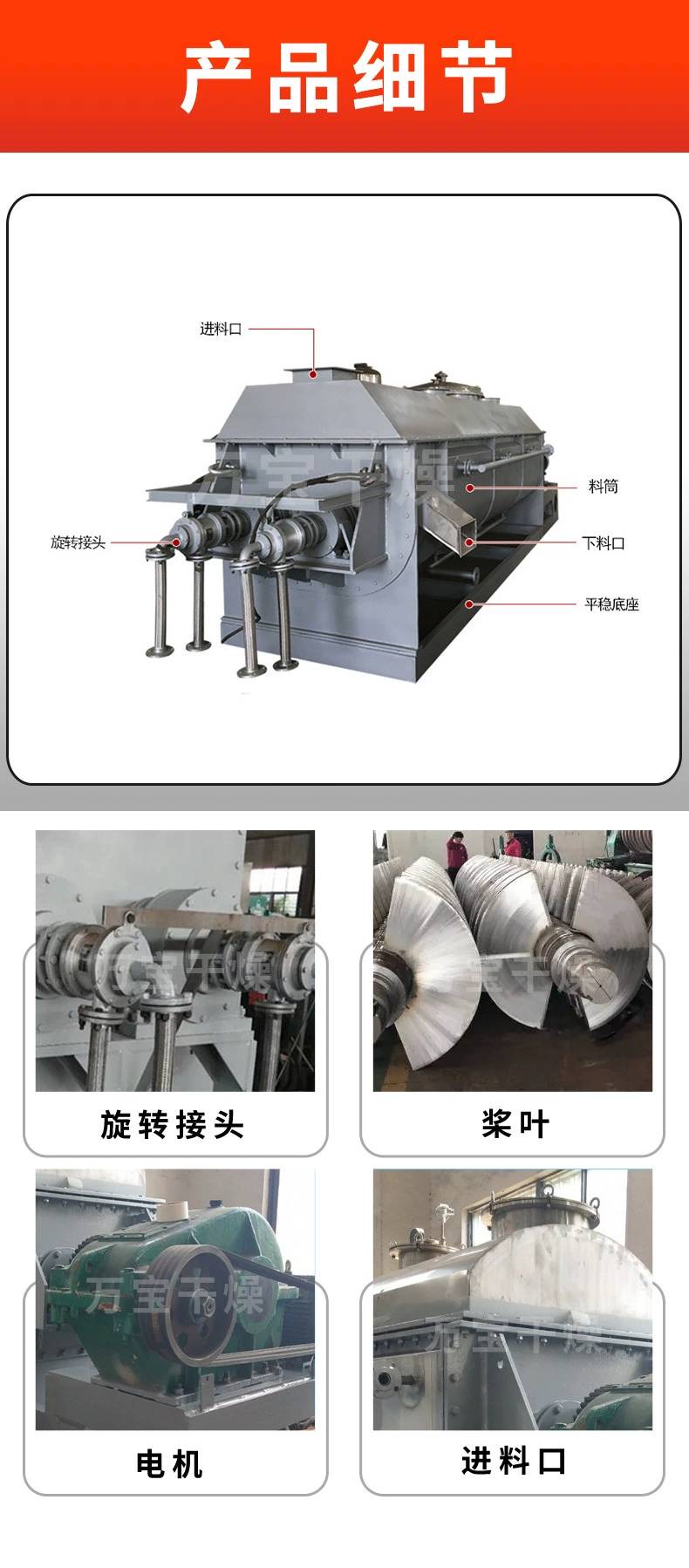

ASN树脂空心桨叶干燥机由夹套外壳、双螺旋干燥输送轴、驱动机构、顶盖、排湿系统等组成。外壳夹套和干燥输送轴内通入加热介质。热源以蒸汽，导热油和热水为主。干燥方式为间接干燥或者叫传导干燥，物料与加热介质不直接接触。

ASN树脂空心桨叶干燥机流程一般如下：湿物料从干燥器设在顶盖上的加料口加入干燥器内，在转动的干燥输送轴的推动下不断翻滚前进，物料在运动过程中被加热，进行传热传质完成干燥作业。根据被干燥物料的产量、性质、初始及*终含水量，确定干燥面积。双桨叶干燥器卧式工作，干燥完成后由干燥器另一端的底部出料口排出且同时完成输送过程。整个干燥过程密闭操作，从物料中释放出的水蒸汽由干燥器顶部的排气管在引风机的作用下经除尘后排空。整个系统在一个微负压的环境下操作，可以防止臭气外泄，对环境造成二次污染。

空心桨叶干燥机 设备特点：

▲设备紧凑，占地面积小，热传导系数高，热效率*，一般可达到80%～90%，是节能型设备。

▲设备低转速，对颗粒状及片状物料的破碎性很小。

▲对物料适应性广，操作弹性大，物料停留时间几分钟到几小时，可调。

▲附属设备简单，投资少。操作费用低。

▲一机多用，可作干燥、冷却、气体回收、反应、加热(预杀菌)等工艺操作。

应用范围

塑料、树脂类产品、无机药品、肥料、饲料、食品、化纤、染料、淀粉、下水管污泥等产品的干燥。如：氯乙烯、树脂、尼龙、聚乙烯、聚丙烯、淀粉、氯化钠、砂糖、氧化铁、长石、烧碱粉末、纯碱等各种粉粒及膏状物科。

桨叶干燥机设备特点楔形桨叶具有自净能力，可提高桨叶传热作用。旋转桨叶的倾斜面和颗粒或粉末层的联合、运动所产生的分散力，使附着于加热斜面上的污泥自动地清除，桨叶保持着好的传热功能。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距近时）和膨胀（在两轴桨叶面相距离远时）搅拌功能，传热均匀，提高了传热效果。空心桨叶干燥机该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、反应、低温燃烧等单元操作。桨叶干燥机设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。

桨叶干燥机空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。桨叶干燥机的传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证好的传热效果。

桨叶干燥机的设备特性：

1、桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置 保温层，对浆状物料，蒸发1kg水仅需1.2kg水蒸汽。

2、桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。

3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。

4、环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。

5、操作费用低：该设备正常操作，仅1小时/天·人。低速搅拌及合理的结构。磨损量小，维修费用很低。

6、操作稳定：由于楔型浆叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。
