一、产品概述

ZM系列振动磨机是一种新型节能型粉磨设备。它在磨制细粉和超细粉物料时，比传统的回转式磨机具有明显的好处。（效率提高2-5倍，能耗降低20％-30％），该机具有振动强度大，磨粉效率高、功率消耗少、噪音小、结构紧凑，安装维修方便等优点。该机可以广泛应用于选矿、建筑材料、研磨材料、粉未冶金、电力、陶瓷、耐火材料、磁性材料、化工、食品等多种行业，是球磨机理想的换代产品。型号主要有ZM5 ZM10 ZM20 ZM50 ZM100 ZM200 ZM400 ZM500 ZM600 ZM800 ZM1000 ZM1200 ZM1500 ZM2000

二、型号说明

三、结构

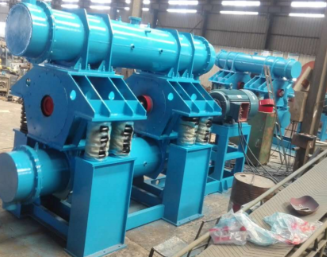

本机主要由振动电机、机体、底架、磨筒、、衬筒、磨破介质和弹性支撑等几部分组成，总称振动磨|单筒振动磨|双桶振动磨|三联振动磨。

1、振动电机：为振动磨机振磨提供能量；振动电机有两组偏心块，两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线；

2、底架：通过弹性支撑把机体托起；

3、磨筒壳体：是磨机振磨的工作体，用以盛装磨破介质和研磨物。磨筒壳体由1个磨筒组成，磨筒内装有耐磨衬筒，当衬筒研磨损坏后，可取出更换；

4、衬筒：紧贴于磨筒内壁，用以保护磨筒，在磨筒内振磨物料时，同时对磨筒内壁也有较大磨损，在磨筒内装置易于更换的衬筒，可提高整机的使用寿命；

5、磨破介质：是磨机的研磨主体，用以对物料的冲击研磨；

6、弹性支撑：装在四个支点上，每个支点有两个弹簧，主要作用是使磨机机体处于弹性状态，并基本隔绝机体振动时对底座的振动冲击，从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态，可在弹簧支座的下面加调整垫片，此垫片是用来解决磨体（筒）水平度的安装问题。每组弹簧在安装过程中***保证弹簧上、下接触面的同轴度，其允差不超过2mm；

四、技术参数：

单筒振动磨机参数表

五、安装与调整

本机电机支架焊接在筒体上，电机用螺栓连接在支架上，安装时，校平机架后，把磨机的机体部分放置于弹性支撑上即可。
