搅拌球磨的结构设计，决定了你能做多高附加值的产品。

      一个被忽视的"隐形天花板"

       搅拌球磨的磨介球只有2-10毫米，出料粒度要求却要达到亚微米级。这意味着什么？意味着设备主轴每产生

一丝微小的跳动、每出现一点轴心偏移，都会直接传导到磨介球的运动轨迹上，最终反映在物料的研磨细度和

批次一致性上。

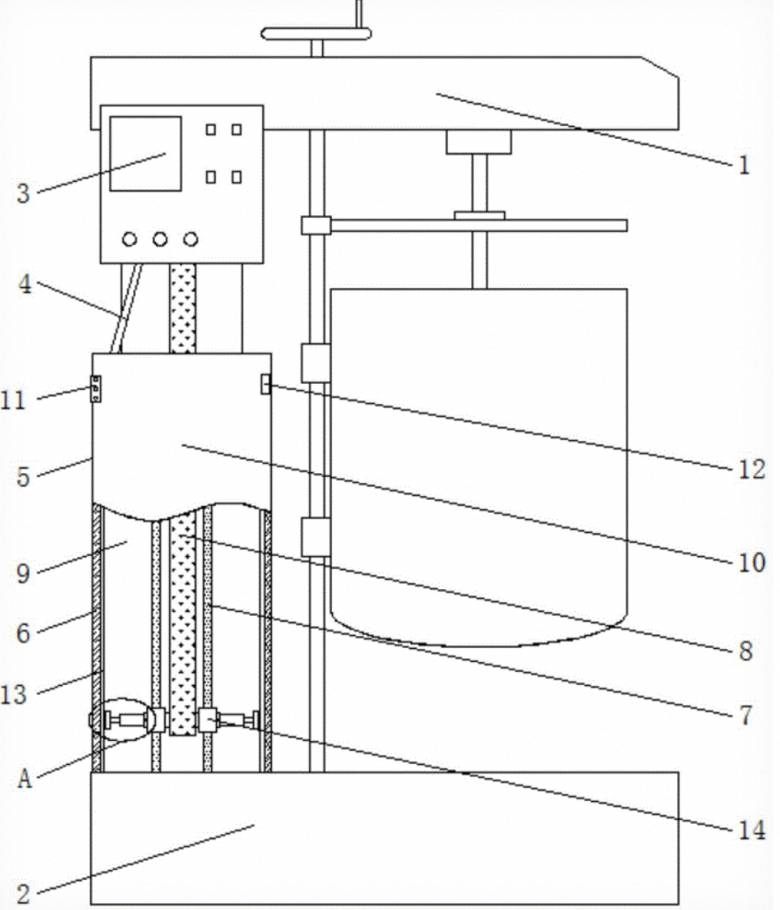

       很多搅拌球磨设备为了追求卸球和清洗的便利性，采用了升降式主轴结构。升降机构以“简单粗暴”的方式

解决卸球的问题——但代价是什么？是主轴跳动、与研磨缸不同心、不垂直等一系列结构稳定性隐患。

       便捷性的实现，不能以牺牲稳定性为代价。

       升降结构的"两难困境"：既不稳定，也不方便

一、升降结构的三重精度隐患

       升降结构依赖丝杆、导柱、导轨等传动部件实现主轴的上下运动。这些部件之间存在配合间隙，长期运行后

磨损加剧，间隙进一步扩大。

主轴跳动：当主轴高速旋转时，配合间隙会转化为径向跳动和轴向窜动，直接破坏研磨腔内力场的均匀性。

磨介球在缸体内的运动轨迹不再规则，部分区域研磨过度、部分区域研磨不足，物料受力不均，细度分布变宽。

主轴与研磨缸不同心：升降结构每次升降后，主轴需要重新与研磨缸对位。丝杆磨损、导轨变形、顶板倾斜等问题都会导致主轴回位

后与缸体轴线产生偏差。搅拌棒与缸壁的间隙在圆周方向上不再均匀，磨介球运动呈现偏心状态——靠近的一侧

的物料受到强烈冲击，远离一侧则研磨不足。

主轴不垂直：升降结构的导向精度决定了主轴回位后的垂直度。主轴偏离垂直方向时，搅拌桨对物料施加的力不再是水平

对称的，而是叠加了一个轴向分量。这个看似微小的角度偏差，在高速旋转下会被放大为显著的轴向窜动和径向

摆动。

二、设备磨耗加剧，寿命缩短

      升降结构的隐患不止于精度。丝杆、导轨等运动副在长期往复运动中持续磨损，配合间隙不断增大，反过来

又加剧主轴跳动和不同心问题——形成一个恶性循环。

      更关键的是，主轴跳动和不同心会直接传导到轴承和密封件上。轴承承受额外的径向载荷，密封件因偏心而

加速磨损，设备故障率上升，维护成本居高不下，整机寿命大打折扣。

三、设备越大，操作越麻烦越危险

      升降结构的弊端，在设备大型化后被进一步放大。

      设备越大，磨介球装载量越大，卸球操作就越困难。升降式设备卸球，往往只能倾斜缸体倾倒或者一铲子

一铲子地铲出来。

      倾斜倾倒的方式存在严重的安全隐患：倾斜机构没有涡轮蜗杆的自锁限位，没有可靠的限位保护，缸体从

竖直位置直接倾倒，磨介球和物料瞬间倾泻而出——既不可控，又极其危险。

      设备越大，这种风险越高。几吨重的磨介球在倾斜过程中一旦失控，后果不堪设想。

青岛富锐德的答案：结构设计，从源头锁定稳定

      青岛富锐德搅拌球磨在结构设计上给出了不同的解题思路。

一、蜗轮蜗杆倾斜，只为清洗，不为卸球

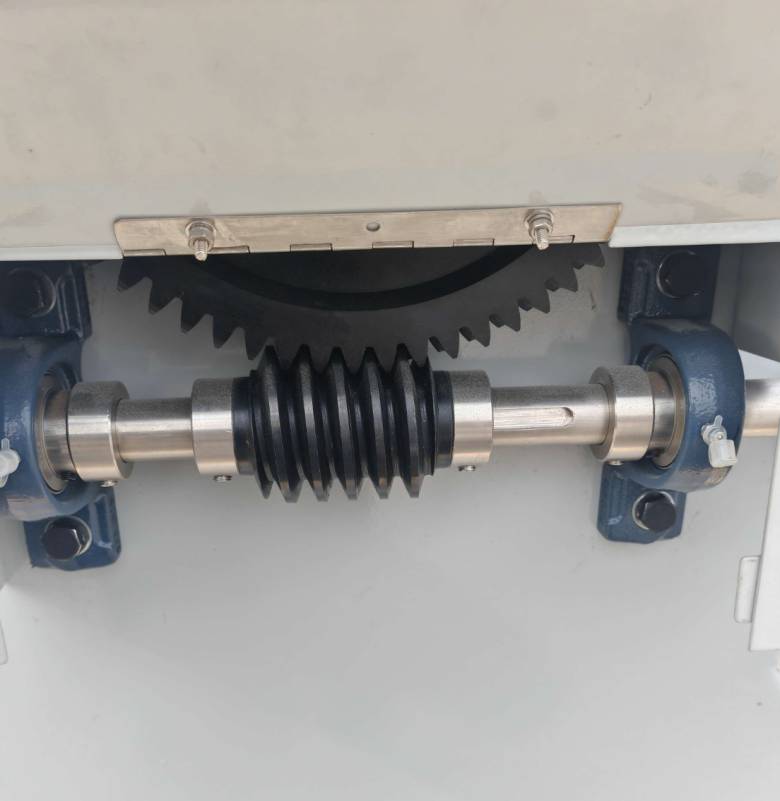

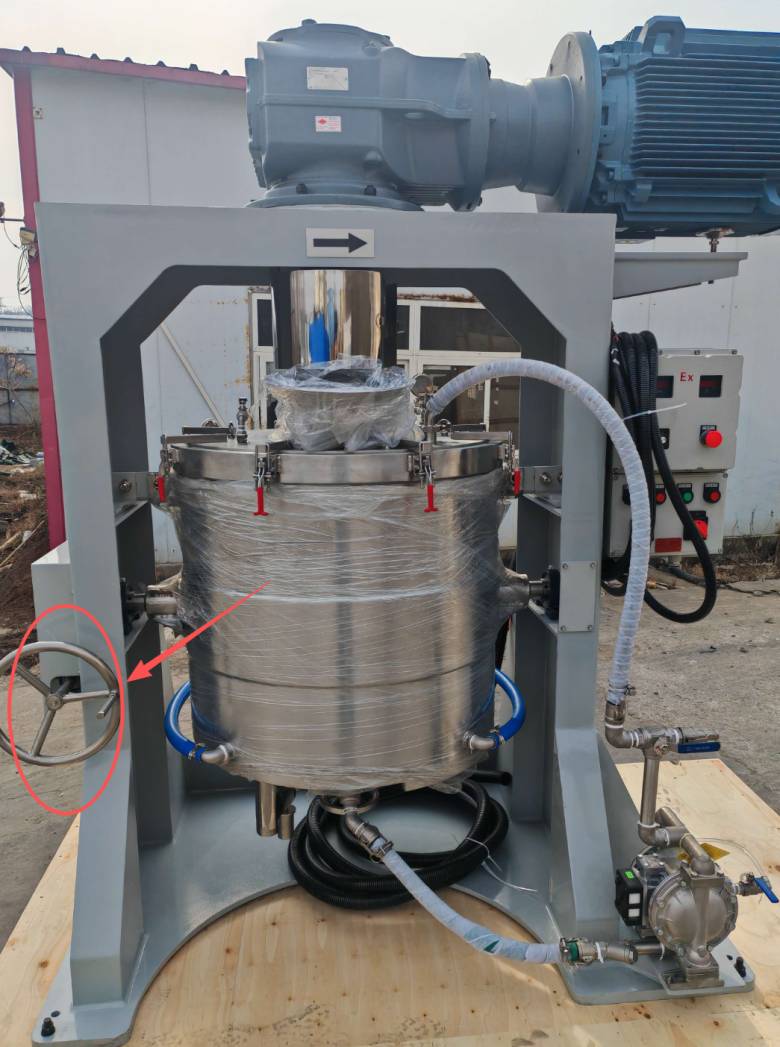

       青岛富锐德搅拌球磨采用蜗轮蜗杆结构将研磨缸倾斜，但这一设计的目的是清洗设备，并非卸球。

蜗轮蜗杆具有自锁特性，倾斜过程平稳可控，配合限位保护，清洗操作安全可靠。

二、底部卸球口，安全便捷的卸球方案

       磨介球通过研磨缸底部卸球口卸出。不需要倾斜缸体，不需要人工铲球，打开卸球口即可快速、彻底地排出

磨介球，安全、便捷、高效。

卸球操作与研磨主轴完全解耦——卸球过程不涉及主轴的任何运动，不会对主轴精度产生任何影响。

三、出厂标准，用数据定义稳定性

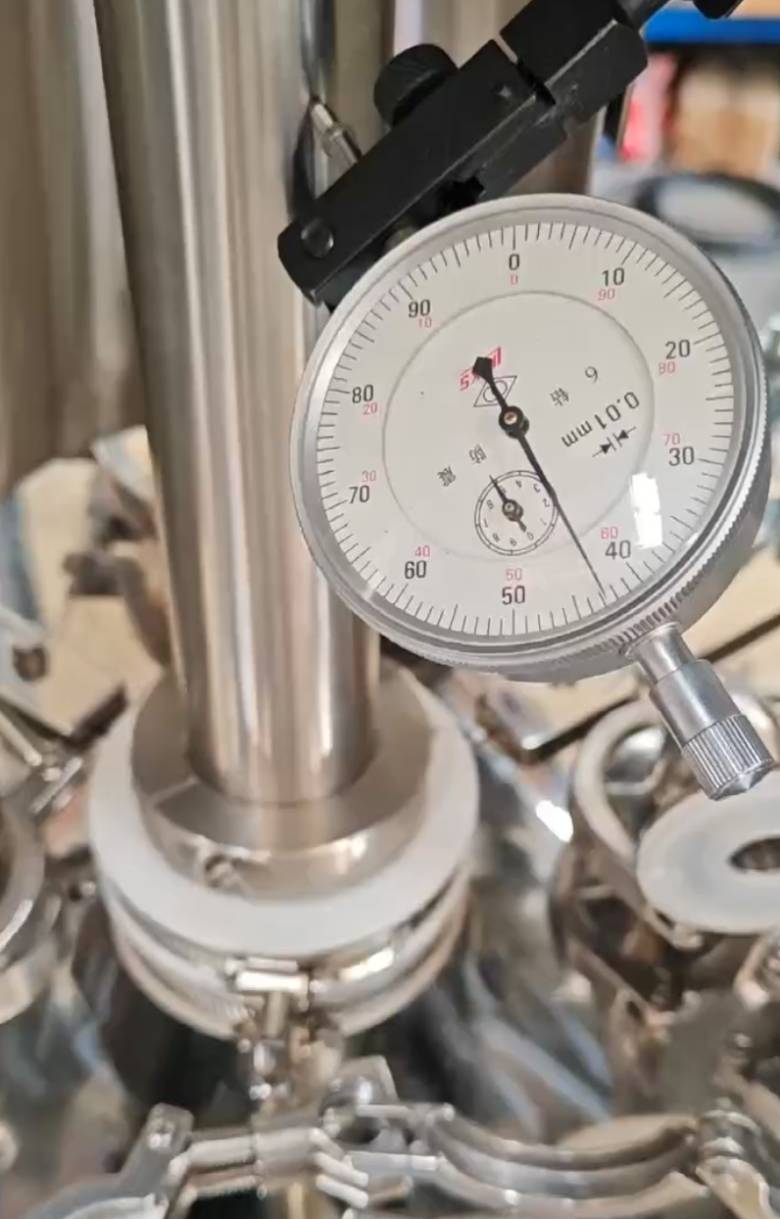

       青岛富锐德搅拌球磨出厂前，对主轴跳动、同心度、垂直度均制定了严格的出厂标准，每台设备出厂前必须

达标。

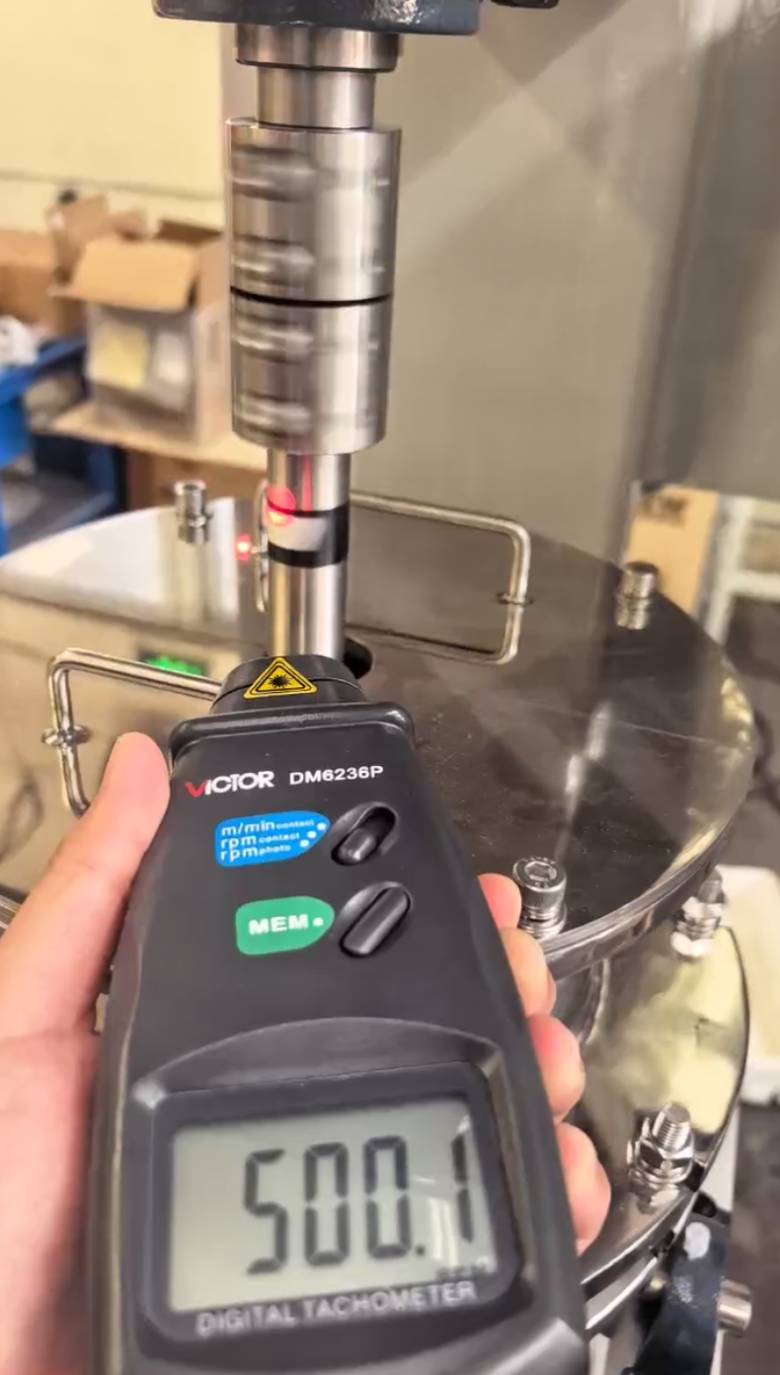

       同时，设备显示转速与实际转速一致，确保工艺参数的精准可控——你在控制面板上设定多少转速，主轴就

实际运行多少转速，不存在"显示一套、实际一套"的偏差。

四、三重保障，实现真正的批次一致性

结构设计：固定主轴结构，主轴与研磨缸一次定位，从源头消除不同心、不垂直问题；无升降间隙，无跳动源，长期运行

稳定性由刚性结构保证。

装配标准化：主轴跳动、同心度、垂直度均有出厂检验标准，每台设备出厂即达标，确保同型号设备之间的一致性。

数字化控制：显示转速与实际转速一致，工艺参数精准可复现，为规模化、自动化生产奠定基础。

稳定性，决定你的产品天花板

对于研磨设备而言，结构稳定性不是锦上添花，而是决定产品定位的底层能力。

      一台结构不稳定的设备，或许能满足粗放型研磨的基本需求，但永远无法支撑高附加值产品的批量生产。

批次间波动、多台设备不一致，意味着每一批次都需要重新调试工艺参数，无法实现"参数固化、批量复制"，

更无法通过客户的严格认证。

       而一台结构稳定、主轴精度有刚性保证的设备，不仅能够实现批次间的完美复现，更能在多台设备间实现

工艺参数的"一键复制"，为高附加值产品的规模化、自动化工业生产奠定基础。
