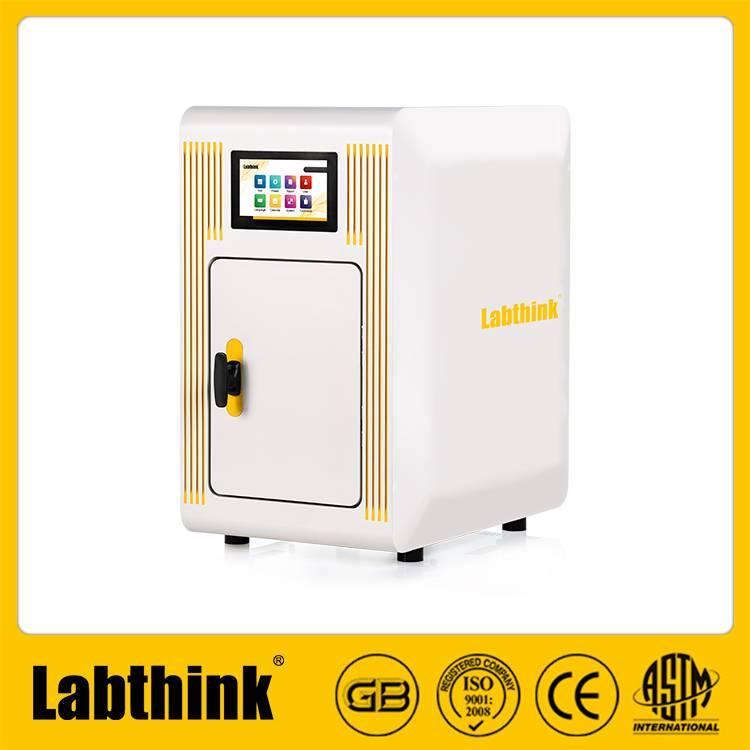

库仑电量法氧气透过率测试仪ASTM D3985——C401H氧气/水蒸气透过率测试系统基于库仑氧气分析传感器和红外水分传感器的测试原理，参照ASTM D3985、ASTM F1249，ISO 15106-2等标准设计制造，为高、中阻隔性材料提供高精度水蒸气、氧气透过率一体化测试方案。广泛适用于医药、食品、医疗器械、日用化工、光伏、电子等领域，可精准检测薄膜、包装件、片材及相关材料的氧气与水蒸气透过性能。

产品特点：

支持 OTR/WVTR 组合模式及单一项测试模式自由切换，适配多元检测需求。

一次装夹即可自动完成透氧、透湿双重测试。

搭载Labthink**科技成果的ppb级库仑氧传感器，可获取更低的测试下限。

参照ASTM D3985标准设计，采用**值测试原理，无需校准。

搭载Labthink红外水分传感器。参照ASTM F1249标准设计。

采用360°气流循环恒温技术，温度稳定性更佳。

搭载高精度温湿度传感器及控制系统，实时监测并记录温湿度变化。

同一试验仓内实现薄膜、容器独立测试，确保测试环境一致，数据对比更具参考性。

自动夹紧设计，力度均匀、密封性佳，既省时省力，又杜绝人工操作安全风险。

10"医用级触控屏搭配桌面式操作系统，界面简洁、操作便捷。

全自动测试，无需人工干预，数据自动保存。

新一代平台化计算机软件实现一台计算机对多台主机的互联互通与独立控制（选配）。

平台化集中管理试验数据，软件实时显示透过率曲线、透过系数曲线、温度曲线、湿度曲线。

符合GMP对数据可追溯性的要求，满足医药行业需要（选配）。

DataShieldTM数据盾系统，方便数据集中管理和对接信息系统（选配）。

测试原理：

将预先处理好的试样夹紧于测试腔之间，氧气或具有稳定相对湿度的氮气在薄膜的一侧流动，高纯氮气在薄膜的另一侧流动，氧分子或水分子穿过薄膜扩散到另一侧中的高纯氮气中，被流动的氮气携带至传感器，通过对传感器测量到的氧气或水蒸气浓度进行分析，计算出氧气或水蒸气透过率等结果。

参照标准：

透氧：ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2-B、YBB 00082003-2015

透湿：ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015

库仑电量法氧气透过率测试仪ASTM D3985测试应用：

基础应用：

薄膜——各种塑料薄膜、塑料复合薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔复合膜、玻纤铝箔纸复合膜等膜状材料的氧气和水蒸气透过率测试。

包装件——药品包装、酒瓶、可乐瓶、花生油桶、利乐包装、真空包装袋、三片罐、化妆品包装、牙膏软管、果冻杯、酸奶杯等塑料、橡胶、纸、纸塑复合、玻璃、金属材质的瓶、袋、罐、盒、桶的氧气和水蒸气透过率测试。

片材——PP片、PVC片、PVDC片、金属箔片、橡胶片、硅片等片状材料的氧气和水蒸气透过率测试。

扩展应用：

包装件封盖——各种包装件封盖的氧气和水蒸气透过性能测试。

液晶显示屏——液晶显示屏及相关膜片的氧气和水蒸气透过性能测试。

太阳能背板——太阳能背板及相关材料的氧气和水蒸气透过性能测试。

管材——PPR管等各种材料管子的氧气和水蒸气透过性能测试。

医药泡罩——医药泡罩整体氧气和水蒸气透过性能测试。

无菌护创膜、医用膏药贴剂——无菌护创膜、医用膏药贴剂等的氧气和水蒸气透过性能测试。

电池外壳——电池外壳的氧气和水蒸气透过性能测试。

技术参数：

透氧测试范围：0.01～200 cc/(m2·day)(标准面积50cm2)；0.00005～1 cc/(pkg·day)(包装件)；0.2～2000 cc/(m2·day) (MASK面积5cm2)（选配）

透氧分辨率：0.0001 cc/(m2·day)

透氧重复性：0.01 cc/(m2·day) 或1%  取大者

透湿测试范围：0.005～50 g/(m2·day) (标准面积50cm2)；0.00002～0.25 g/(pkg·day)(包装件)；0.2～500 g/(m2·day) (MASK面积5cm2)（选配）

透湿分辨率：0.0001 g/(m2·day)

透湿重复性：0.005 g/(m2·day) 或2% 取大者

温度范围：15～50 ℃

温度波动：±0.2 ℃

湿度范围：0%，35～90%±2%  %RH

测试腔：1套薄膜+1套容器

薄膜尺寸：10.6cm×10.6cm

样品厚度：≤ 3mm

容器尺寸：≤Φ100 mm×250mm；Φ15mm≤瓶口≤Φ65mm

测试面积：50cm2

载气规格：99.999%高纯氮气（气源自备）

气源压力：≥ 40.6 PSI / 280 KPa

接口尺寸：1/8” 金属管

外形尺寸：680mm×400mm×680mm

电源：120VAC±10% 60Hz / 220VAC±10% 50Hz（二选一）

净重：75kg

标准配置：主机、取样器、真空油脂、Φ4 mm聚氨酯管

选购件：GP-02气体净化装置、软件、计算机、GMP计算机系统要求、CFR21Part11、空压机、DataShieldTM数据盾

备注：本机压缩空气进口为Φ4 mm聚氨酯管（压力≥ 79.7 PSI / 550 KPa）；气源自备。

※ Labthink始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格亦会相应改变。上述情况恕不另行通知。本公司保留修改权与*终解释权。
