在锂电池热安全体系中，隔膜是阻隔正负极直接接触、同时保障离子传导的核心屏障，其高温尺寸稳定性与结构完整性直接决定了电池的安全边界。行业常规热收缩测试多采用 “高温处理后离线测量” 的终点法，仅能获取最终收缩率数值，既无法捕捉升温过程中的热膨胀、收缩起始点、收缩动力学等关键信息，也难以关联闭孔、褶皱等微观结构变化对应的宏观形貌演变。

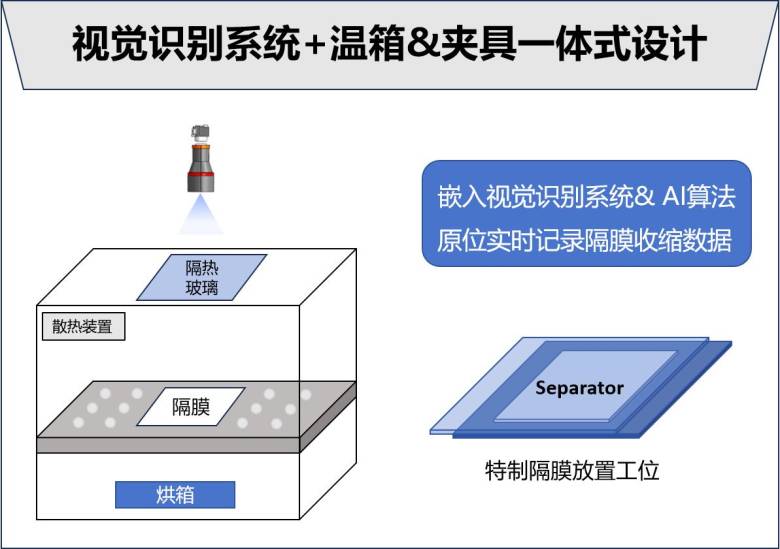

图1. 元能科技隔膜热收缩测试系统 STS-1000

元能科技隔膜热收缩测试系统 STS-1000，通过温箱一体化的实时成像与亚像素级边缘识别算法，在升温-保温的完整过程中连续追踪样品轮廓变化，实时计算隔膜双向收缩率、总收缩率（见下文图2），既从根本上解决了静态测量的精度问题，也还原了热行为的完整动力学过程。

选取某款双向拉伸隔膜A，从室温（30℃）升温到150℃下保温60min，记录不同时刻下隔膜的图像和收缩率数据，如图2-4所示。

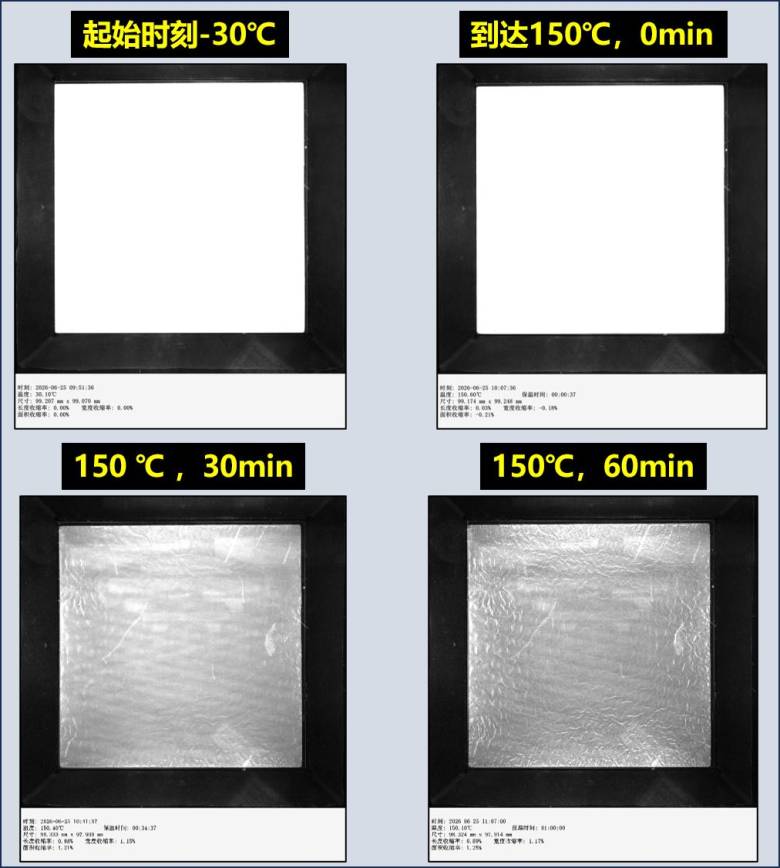

图2. 隔膜A在升温保温不同时刻下的图像

3.1 升温阶段：热膨胀与热收缩的交替主导

升温初期，面积收缩率曲线先向下偏移，收缩率为负值，对应隔膜发生本征热膨胀 —— 聚合物基体随温度升高遵循热胀冷缩规律，宏观尺寸略有增大。这一过程往往被传统终点测试完全忽略，却是材料热物理性质的直观体现，可用于推算隔膜的热膨胀系数。

当温度升至约115℃后，曲线触底回升，标志着热收缩效应开始超过热膨胀，成为尺寸变化的主导因素。其本质是隔膜生产中通过双向拉伸形成的分子链取向结构，在高温下获得足够能量后发生热松弛，分子链自发向无规线团状态回缩，带动宏观尺寸收缩。

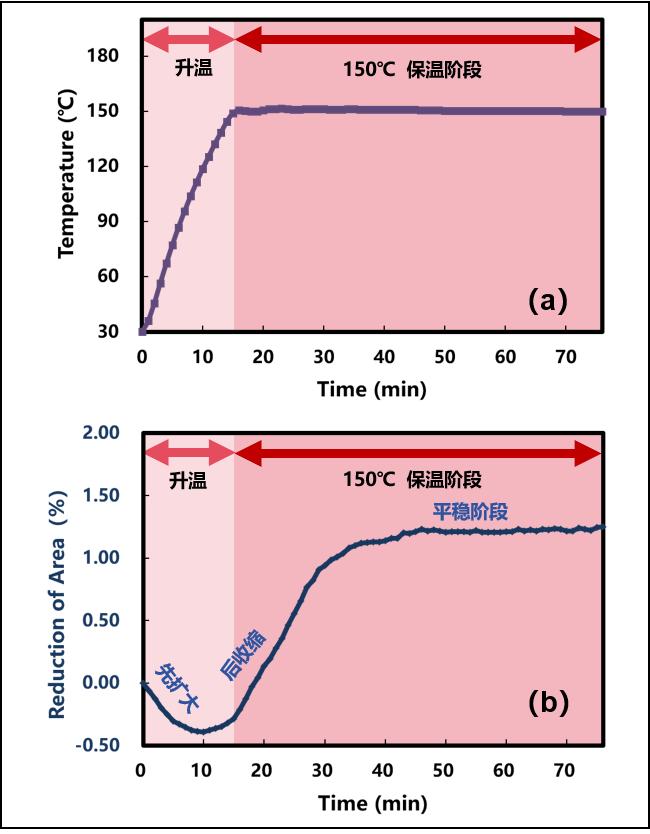

图3. 隔膜A在不同时刻下的温度（a)和面积收缩率曲线(b)

3.2 150℃保温阶段：收缩动力学与尺寸平衡态

进入恒温保温阶段后，曲线进入快速上升的 “后收缩阶段”：在 150℃的持续热能输入下，分子链取向松弛持续推进，热收缩速率达到峰值。收缩率导数的曲线直接对应收缩动力学特性，导数值越大代表分子链热松弛反应越剧烈，材料高温下尺寸变化的速度越快。

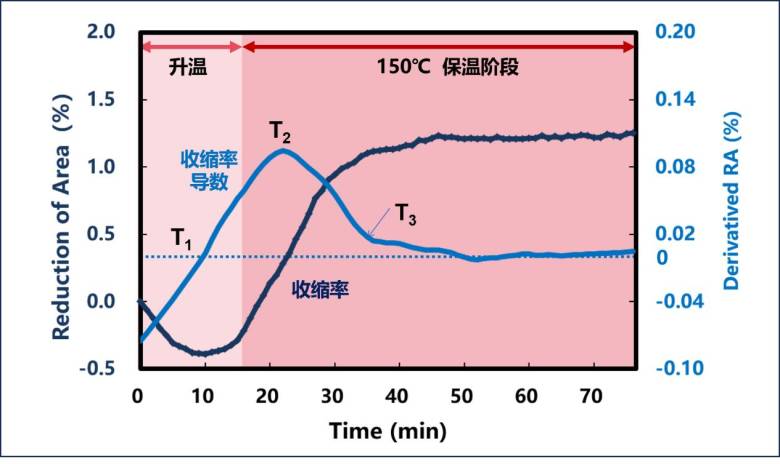

图4. 隔膜A在不同时刻下的面积收缩率曲线和其导数曲线

随着保温时间延长，曲线增速逐渐放缓，约 18分钟后进入平稳阶段，面积收缩率基本保持恒定。这表明隔膜内部的分子链松弛、结晶重排已基本完成，材料已接近达到该温度下的尺寸平衡态。本次测试中平衡收缩率仅约1.2% 量级，远低于普通聚烯烃基膜百分之几的常规水平，说明该隔膜具备极强的高温抗收缩能力，大概率为陶瓷涂覆或耐高温改性隔膜 —— 无机涂层形成的刚性骨架，对基膜的宏观收缩形成了有效约束。

T1：该拐点对应的温度为隔膜热收缩起始温度

T2：该顶点对应的为温度（时刻）为隔膜热收缩速率最大的温度（时刻）

T3：该拐点对应的温度（时刻）为隔膜的热收缩趋于平缓的温度（时刻）

在保温阶段，除了可量化的尺寸收缩，视觉视野中可观察到隔膜外观发生显著变化：从原本的乳白色逐渐变为半透明，同时表面出现明显褶皱。这两类现象与热收缩并非独立发生，而是聚合物高温结构演化的不同表现形式。上述隔膜A在150℃保温后约30min时，开始发生明显的透光性能变化。

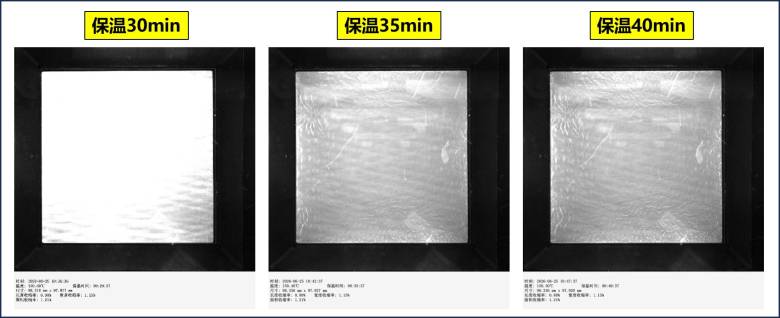

图5. 隔膜A在保温不同时刻下的图像

4.1 热闭孔发生的时间过程：非常迅速

闭孔是隔膜设计中的核心安全机制：当电池异常发热达到闭孔温度时，微孔闭合阻断锂离子传导，使电池内阻急剧上升，终止电化学反应，避免热失控进一步发展。外观上从乳白变为半透明，是因为原本散射光线的微孔结构消失，聚合物形成连续相，透光性显著提升，这也是实验室中快速判断闭孔是否触发的最直观标志。

而从实际热行为过程来看，隔膜A的热闭孔发生速度非常快、整体过程很短，对应外观上从乳白到半透明的视觉突变，并非随保温时间缓慢渐变的过程；也正因闭孔响应迅速，它才能在电池异常升温时快速触发安全保护，及时阻断热失控的发展。

4.2 三者的发生逻辑：先后触发，重叠发展

热收缩、闭孔、褶皱并非严格同步启动，而可能是对应不同的温度阈值，按先后顺序触发，在 150℃保温阶段重叠推进：如隔膜A的情况，热收缩启动最早，闭孔紧随其后，褶皱最后显现。

褶皱不是独立的材料本征行为，而是收缩应力与材料软化共同作用的结果。闭孔伴随聚合物熔融软化，材料力学模量大幅下降，在横纵向不均的收缩应力下发生屈曲变形，最终形成肉眼可见的褶皱。

4.3 正常闭孔与热失效的边界

需要明确的是，150℃下出现闭孔与褶皱属于材料本征的正常热响应，与热失效有明确边界：

• 正常安全闭孔：隔膜整体保持完整，无破洞、无熔融流淌，仅外观变透、伴随轻微褶皱，对应安全保护机制正常触发；

• 热失效破膜：当温度超过材料破膜温度后，隔膜出现熔融破洞、大面积撕裂、完全熔融变形，此时正负极直接接触短路，属于热失控失效。

锂电池隔膜的高温热行为，是热膨胀、取向松弛、微孔闭孔、结构软化等多个物理过程的叠加结果，单一的终点收缩率无法完整刻画材料的热安全特性。元能科技的原位视觉实时监测技术，实现了从 隔膜热收缩的“单点数据” 到 “全过程演化” 的表征升级，既能量化尺寸变化的动力学规律，又能同步关联闭孔、褶皱等形貌变化，为隔膜材料研发、品质管控与安全评估提供了更全面、更深入的技术手段，也为高安全锂电池的开发提供了更可靠的表征支撑。
