烧结是钢铁冶炼产业链中至关重要的一环，也是能耗与排放的"大户"。在"双碳"目标与超低排放改造的持续推动下，如何以更低的能耗实现更高效的冷却、以更少的投资达到更严格的除尘标准，已成为每一家钢铁企业必须直面的核心课题。

斯普瑞喷雾深耕喷雾技术数十年，服务全球200多个行业。凭借专利技术——烧结矿喷雾蒸发冷却系统与高效喷雾洗涤除尘器，斯普瑞喷雾正为钢铁行业的烧结工序提供一套兼具节能与减排的系统性解决方案。

传统烧结冷却与除尘系统的"老大难"问题

烧结矿冷却

高能耗、低效率、浪费大

传统烧结矿冷却系统通常采用风机产生的气流进行冷却，但吹风冷却往往只能充分冷却矿床底部，矿床中心或顶部的烧结矿难以均匀冷却。此外，空气冷却会产生较多小颗粒，需返回原料；较大颗粒因强度低也难以通过转鼓试验。

部分系统采用空气与水相结合的方式，在冷却床上方安装喷嘴直接向烧结矿喷水。然而与纯风冷类似，同样面临冷却不均的问题，且烧结矿局部过湿是常见故障——水分含量高的烧结矿无法使用，不仅增加浪费，还导致高炉能耗增加和返矿量上升。

烧结烟气除尘

改造成本高、停产时间长

烧结机头、机尾及竖炉原设计的电除尘器系统，在面对日益严格的排放标准时常常排烟不达标。传统改造方案——无论是更换布袋除尘器还是电袋复合除尘器——都面临投资大、系统阻损增加、停产施工周期长等现实困难，对钢铁企业的连续生产造成显著影响。

斯普瑞喷雾解决方案

助力钢铁烧结生产中的节能减排

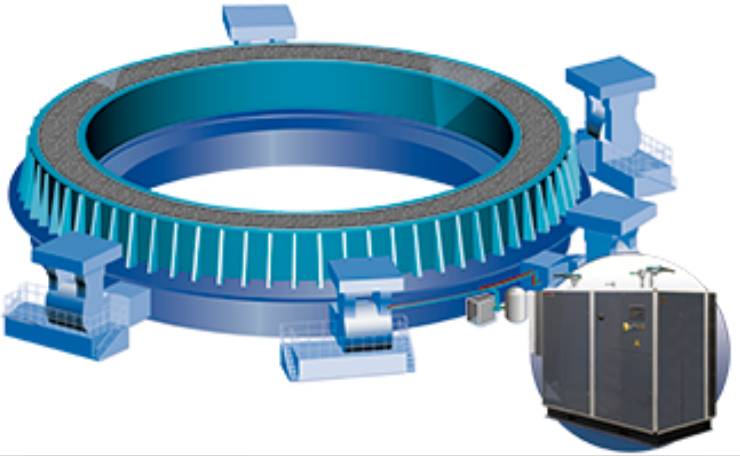

烧结矿喷雾蒸发冷却系统

节约风机电耗25%，提升成品烧结矿产量

斯普瑞喷雾的烧结矿喷雾蒸发冷却系统采用空气与微雾相结合的蒸发冷却技术。系统与安装在冷却机风机房内的风机结合操作，专为该应用设计的高压雾化喷嘴将微雾混合到空气中对烧结矿进行蒸发冷却，热量均匀地从整个冷却床烧结矿中散出，不弄湿产品和设备，从而提高了成品烧结矿产量，并将小颗粒和脆裂浪费降至最低。

技术优势：

1、梯度曲线分区冷却

实测冷却床在不同区域的温度和气压，每个区域的喷嘴根据实时条件独立控制，确保冷却床断面上的均匀冷却。2、AutoJet®喷雾控制器

自动控制喷雾流量与分布，实现精确的分区调节，避免局部过湿或冷却不足。

3、高压雾化喷嘴

产生微细雾滴，在空气中迅速蒸发，冷却效果显著且不明显增加烧结矿水分含量。

4、降低小颗粒产生

蒸发冷却方式温和均匀，大幅减少因热冲击产生的脆裂和小颗粒浪费。

高效喷雾洗涤除尘器改造

减少排放，低成本高回报

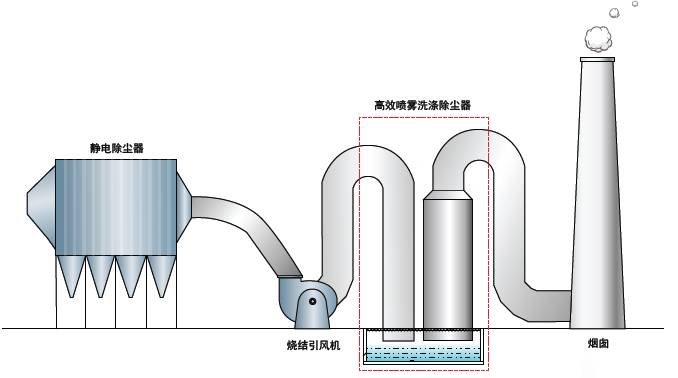

高效喷雾洗涤除尘器适用于烧结机头、机尾及竖炉原设计的电除尘器系统的环保达标改造。在原有电除尘器后引风机与烟囱之间，拆除消音器，新安装高效喷雾洗涤除尘器，系统由进风管、弯管、细雾喷雾、喷射管、洗涤池、过滤器、洗涤喷雾、出口管道等部分组成。

入口烟气粉尘浓度 80-150mg/Nm³ 时，通过高效喷雾洗涤除尘，出口烟气粉尘浓度稳定在 20mg/Nm³ 以下的新国标水平。洗涤水 100% 循环使用，系统自动补水，每天定期排出少量泥浆。

技术优势：

1、投资少

仅为其他方案（布袋除尘器、电袋复合除尘器）的 50%，因为电除尘器、风机、烟囱等原有设备全部保留利用。

2、运行成本低

新增高效喷雾洗涤除尘器的阻损不超过 1kPa，比原来的消音器阻损还低，系统总阻损不仅没有增加反而有所降低，风机运行电费更少。

3、停产时间短

新设备可在烧结机生产期间施工安装，仅需前后管道对接时停产，一般仅需 2 天。

4、车间卫生改善

系统阻损降低后，风机转速不变的情况下车间内吸风口负压增大，岗位卫生状况更好。

5、泥浆回收利用

烟气中的粉尘量极少，每天只需输出少量泥浆回原料系统，不需要循环水处理，无二次污染。

斯普瑞喷雾全方位

精准解决方案

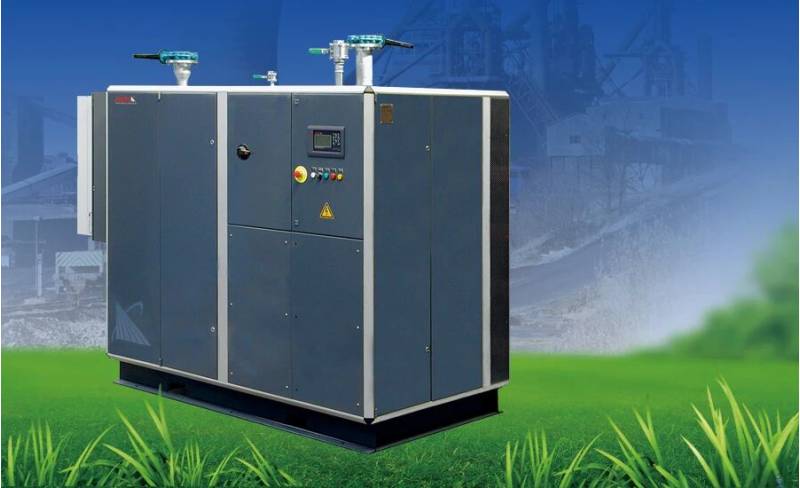

AutoJet®自动喷雾控制系统

AutoJet®喷雾控制器为各种喷雾应用提供基础、中级和高级控制。在烧结矿喷雾蒸发冷却系统中，AutoJet®控制器实现对各区域喷嘴流量和喷雾分布的精确自动控制，根据实时温度和气压数据动态调节，确保梯度分区冷却的高效执行。

CFD 流体力学仿真

斯普瑞喷雾在设计脱硝、冷却等系统中引入 CFD（计算流体力学）技术，利用 CFD 来预测设备内的温度分布和流场特性。基于实际生产数据的标定，可以获得极高的可靠性。在烧结冷却应用中，CFD 建模可确定液滴尺寸和喷嘴布置，确保冷却效果。

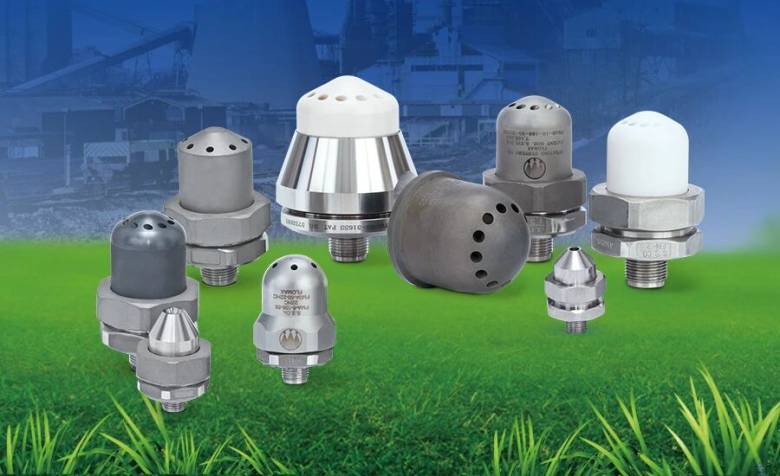

FloMax®空气雾化喷嘴

高能效 FloMax®喷嘴和喷枪专为气体冷却和调节应用设计，能够产生一致的冷却效果，消除计划外的生产延误。在烧结工序的喷雾洗涤除尘系统中，FloMax®喷嘴的细雾喷雾实现对粉尘颗粒的高效捕获。

应用范围：不止于烧结

高效喷雾洗涤除尘器属于非标定制产品，可根据客户烧结机头、机尾及竖炉除尘系统的现状参数和改造要求进行个性化设计。除烧结工序外，本产品还可推广应用于：

• 烧结机湿法脱硫后湿烟气的二次净化和节水；

• 烧结配料混料除尘；

• 烧结机尾布袋除尘器节电改造

• 电袋复合除尘器的节电改造；

• 焦化厂、碱性氧气炼钢炉（BOF）和电弧炉（EAF）工艺中的粉尘控制与气体冷却。
