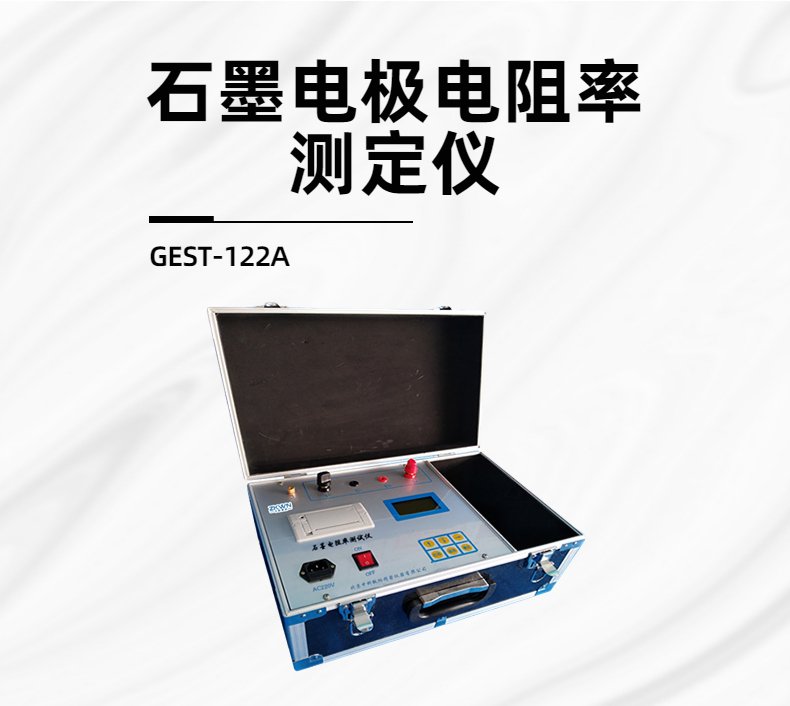

石墨材料电阻率测定仪

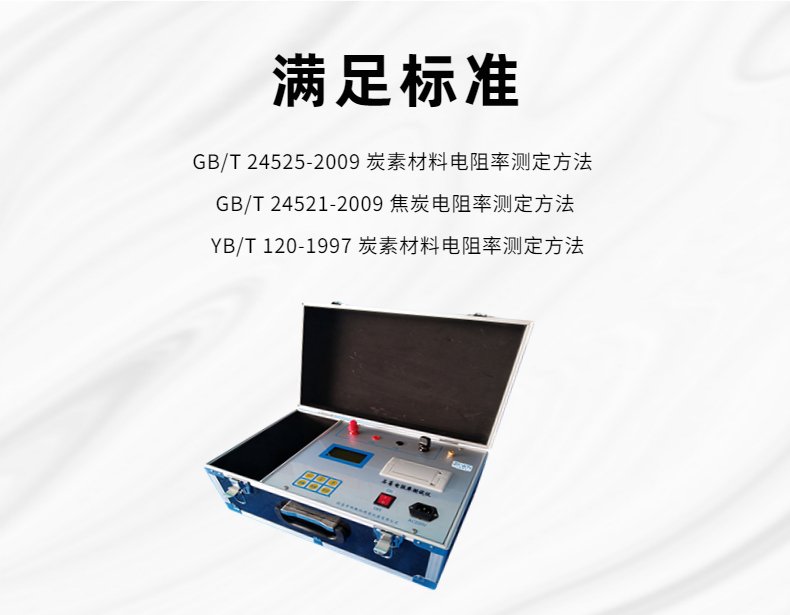

满足标准：

GB/T 24525-2009 炭素材料电阻率测定方法

GB/T 24521-2009 焦炭电阻率测定方法

YB/T 120-1997 炭素材料电阻率测定方法

一、 仪器的用途及特点

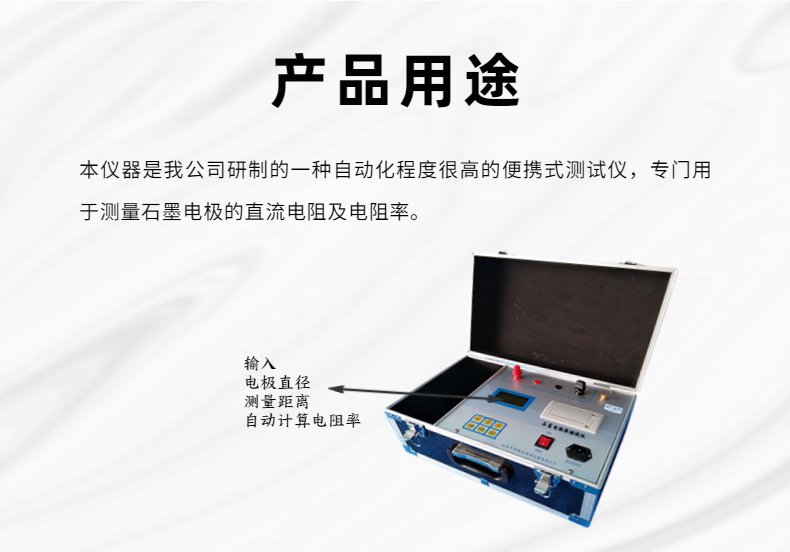

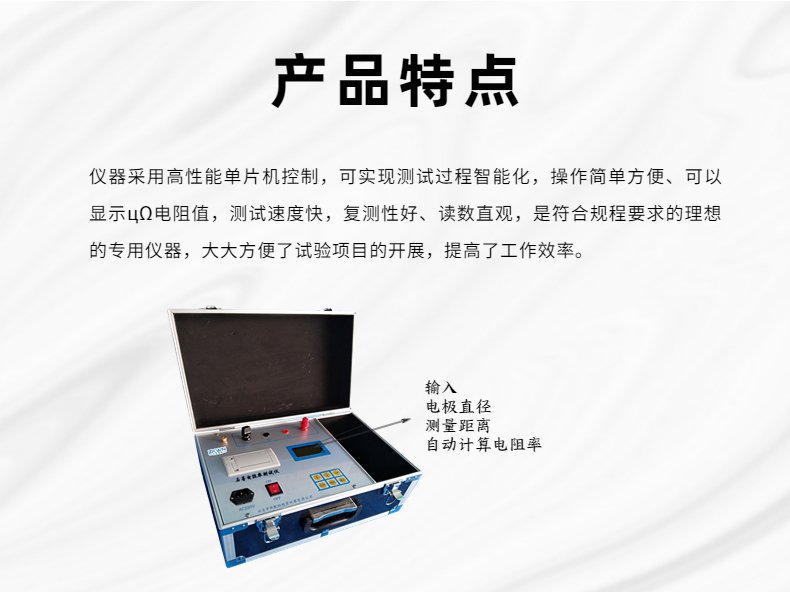

本仪器是我公司研制的一种自动化程度的便携式测试仪，专门用于测量石墨电的直流电阻及电阻率。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、可以显示цΩ电阻值，测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

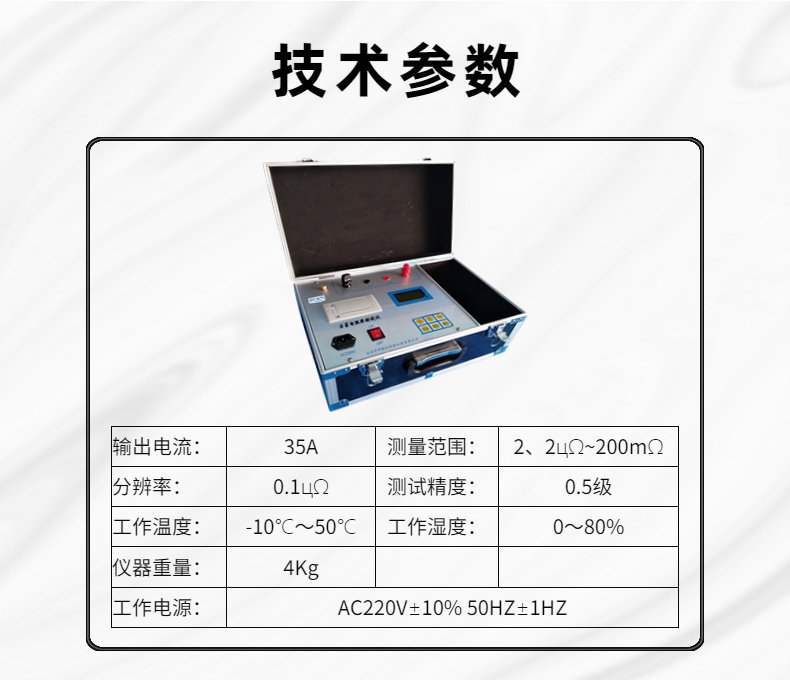

二、 主要技术指标及使用条件

1、输出电流：35A

2、测量范围：2цΩ~200mΩ

3、分辨率：0.1цΩ

4、测试精度：0.5级

5、工作温度：-10℃～50℃

6、工作湿度：0～80%

7、工作电源：AC220V±10%  50HZ±1HZ

8、仪器重量：4Kg

三、面板及各键功能介绍

 +I  -I接线柱：输出电流端子

+U  -U接线柱：电压采样端子

AC220V：电源插座及开关

┻  ：仪器接地端子

液晶屏：显示数据和操作提示

打印机：打印测试结果

按键：主要功能详见（使用方法）

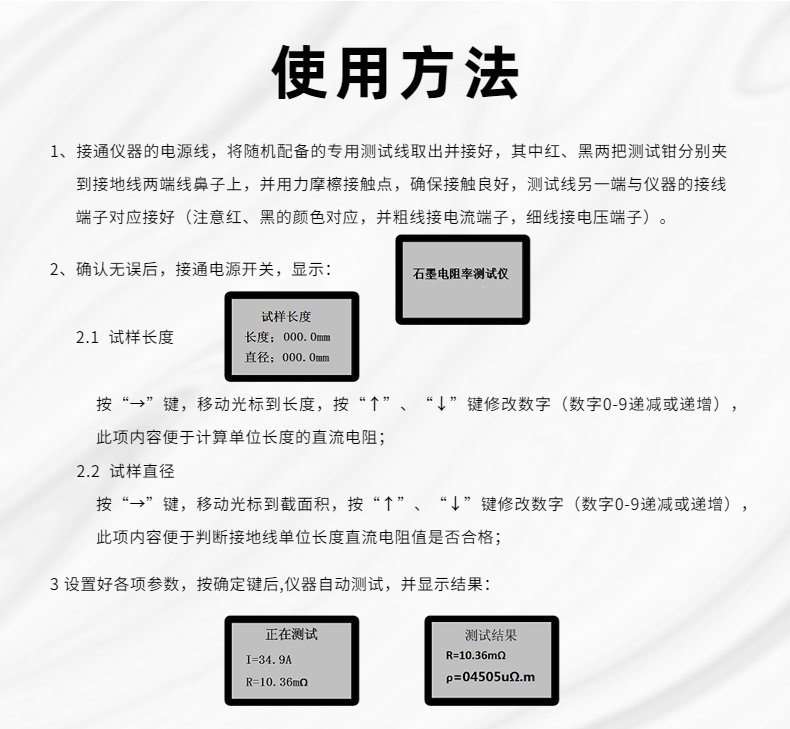

四、使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，确保接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应，并粗线接电流端子，细线接电压端子）。

4.2、确认无误后，接通电源开关

按“确定”键，进入试品参数

4.2.1  试样长度

按“→”键，移动光标到长度，按“↑”、“↓”键修改数字（数字0-9递减或递增），此项内容便于计算单位长度的直流电阻；

4.2.2  试样直径

按“→”键，移动光标到截面积，按“↑”、“↓”键修改数字（数字0-9递减或递增），此项内容便于判断接地线单位长度直流电阻值是否合格；

4.3 设置好各项参数，按确定键后,仪器自动测试
