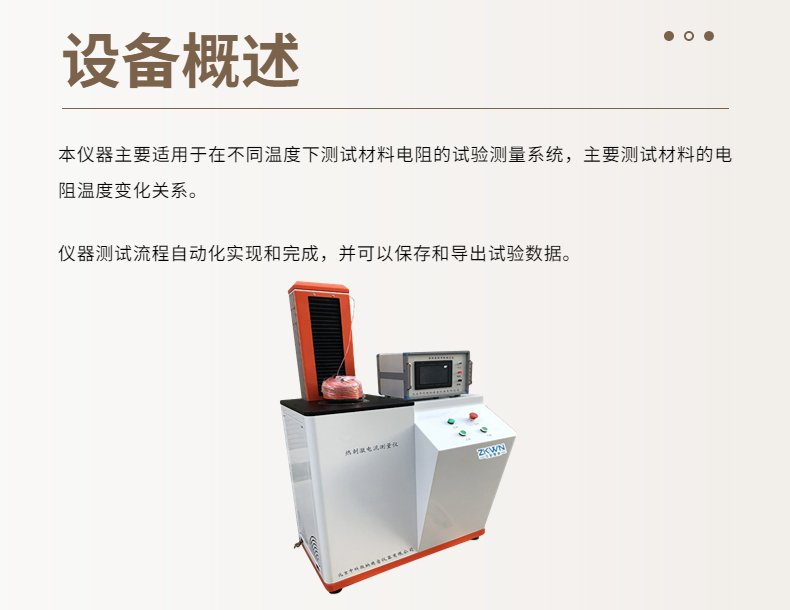

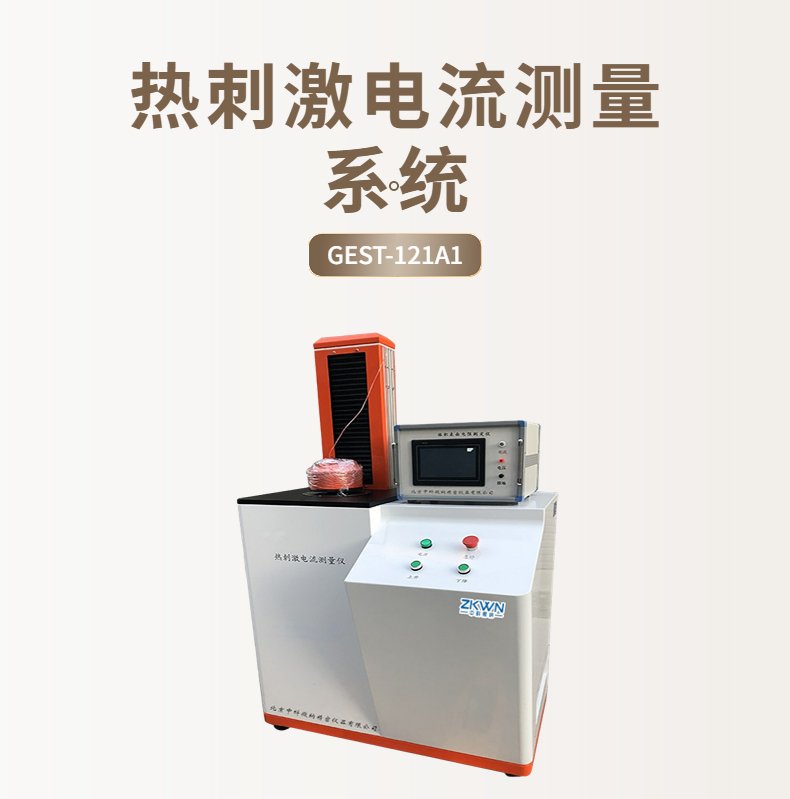

一、设备概述：

本仪器主要适用于在不同温度下测试材料电阻的试验测量系统，主要测试材料的电阻温度变化关系。

仪器测试流程自动化实现和完成，并可以保存和导出试验数据。

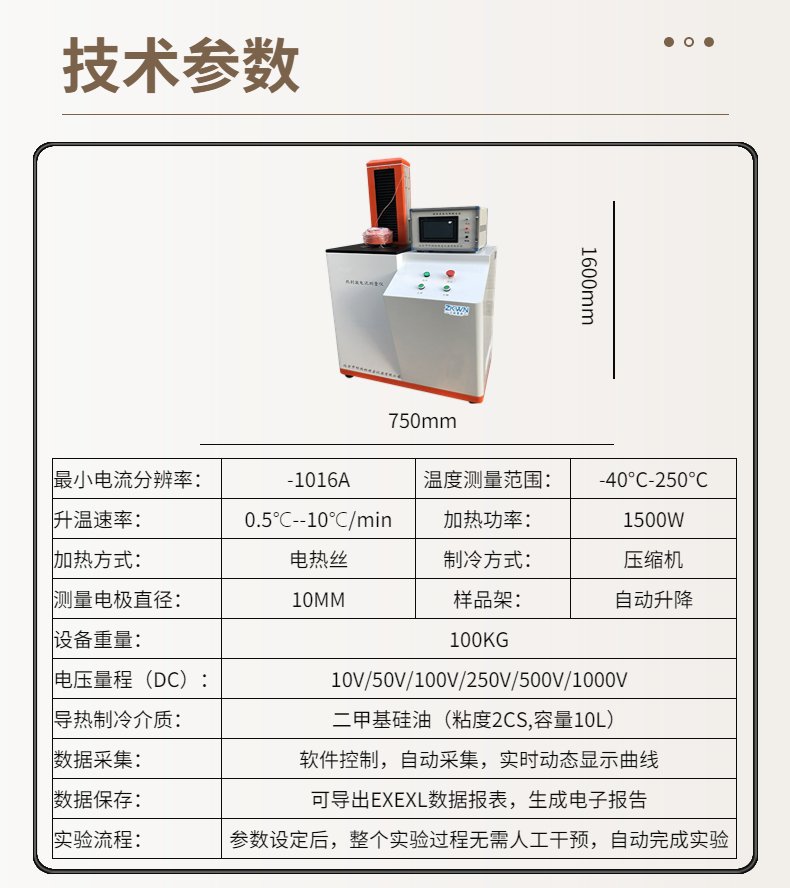

二、技术参数：

1、*小电流分辨率：-1016A

2、温度测量范围：-40°C-250°C

3、升温速率：0.5℃--10℃/min

4、电压量程（DC）：10V/50V/100V/250V/500V/1000V

5、样品架：自动升降

6、加热方式：电热丝

7、制冷方式：压缩机

8、导热制冷介质：二甲基硅油（粘度2CS,容量10L）

9、数据采集：软件控制，自动采集，实时动态显示曲线

10、数据保存：可导出EXEXL数据报表，生成电子报告

11、实验流程：参数设定后，整个实验过程无需人工干预，自动完成实验

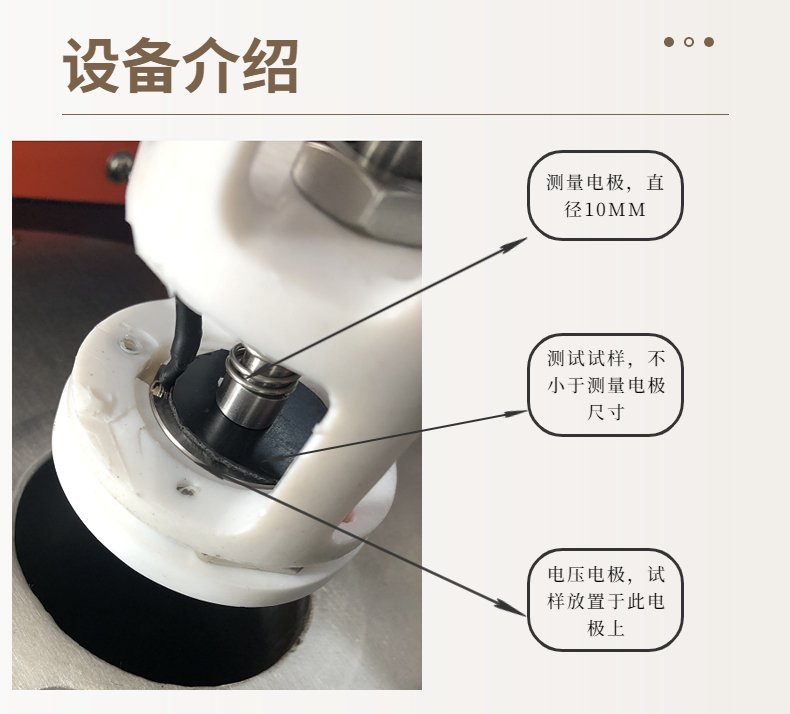

12、测量电极直径：10MM

13、设备重量：100KG

14、加热功率：1500W

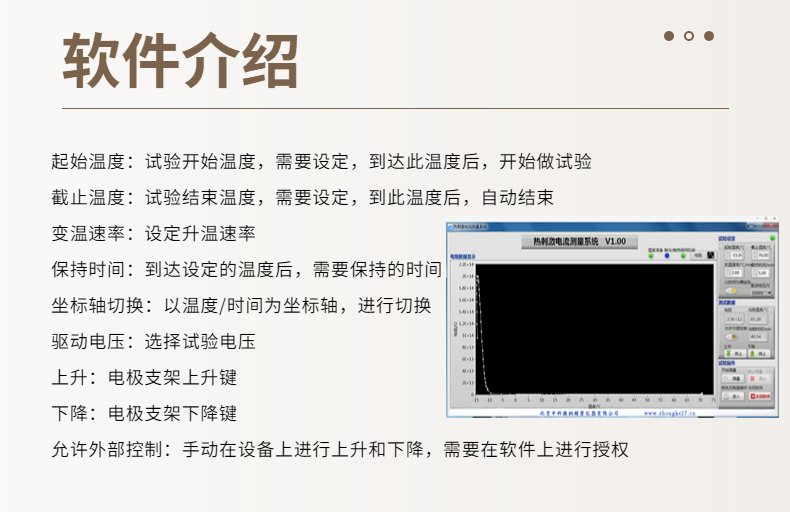

三、软件介绍：

起始温度：试验开始温度，需要设定，到达此温度后，开始做试验

截止温度：试验结束温度，需要设定，到此温度后，自动结束

变温速率：设定升温速率

保持时间：到达设定的温度后，需要保持的时间

坐标轴切换：以温度/时间为坐标轴，进行切换

驱动电压：选择试验电压

上升：电极支架上升键

下降：电极支架下降键

允许外部控制：手动在设备上进行上升和下降，需要在软件上进行授权

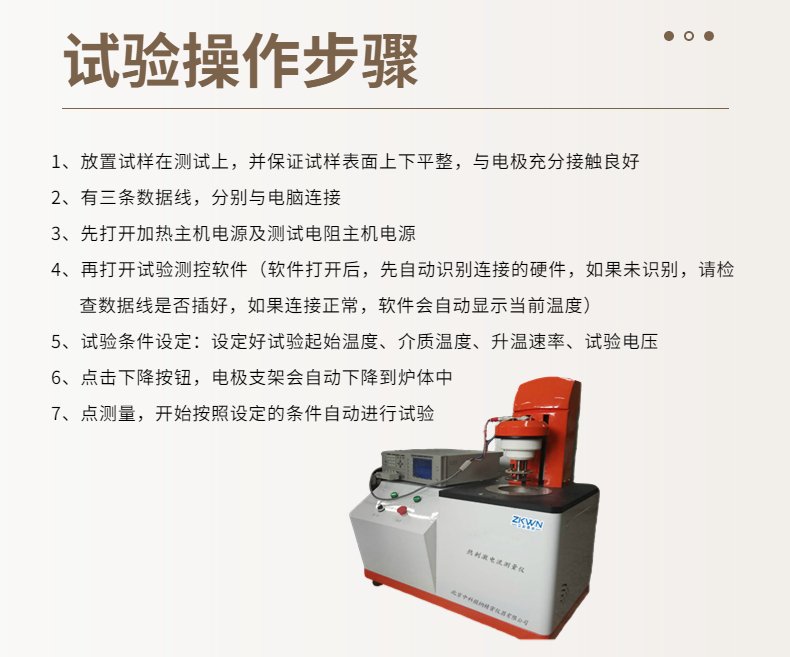

四、试验操作步骤：

1、放置试样在测试上，并保证试样表面上下平整，与电极充分接触良好

2、有三条数据线，分别与电脑连接

3、先打开加热主机电源及测试电阻主机电源

4、再打开试验测控软件（软件打开后，先自动识别连接的硬件，如果未识别，请检查数据线是否插好，如果连接正常，软件会自动显示当前温度）

5、试验条件设定：设定好试验起始温度、介质温度、升温速率、试验电压

6、点击下降按钮，电极支架会自动下降到炉体中

7、点测量，开始按照设定的条件自动进行试验

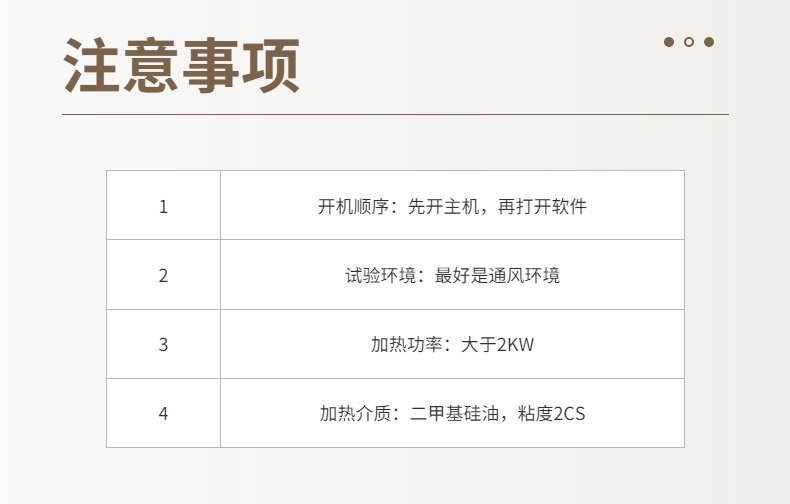

五、注意事项

1、开机顺序：先开主机，再打开软件

2、试验环境：**是通风环境

3、加热功率：大于2KW

4、加热介质：二甲基硅油，粘度2CS

六、配置清单

1、加热/指令主机：1台

2、电阻测量仪：1台

4、电源线：2根

5、笔记本电脑：1台

6、集线器：1个

7、水冷接头：2个

8、六角板书：1套
