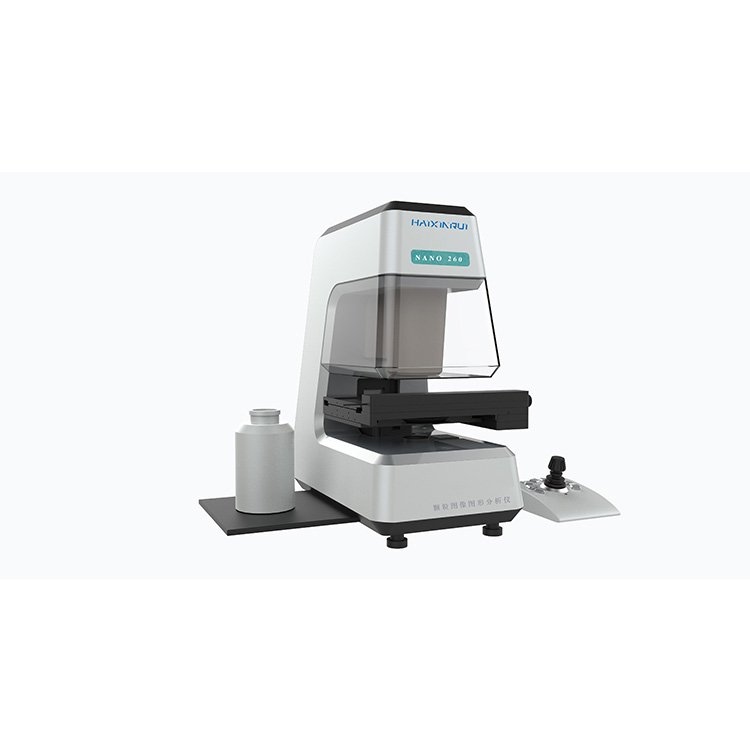

静态图像粒度粒形分析仪

NANO260 静态图像粒度粒形分析仪，对静止在样品台上的颗粒逐张进行拍照，可以提供高分辨率和清晰的颗粒图像，该方法适于表征分布较窄、非常细小的颗粒，准确性好，重复性高。使用数字图像处理算法，不仅给出颗粒的粒度参数，还给出颗粒的形貌特征，对颗粒进行全面、详细的描述。

工作原理： 静态图像粒度粒形分析仪基于显微镜结构，通过自动样品台带动颗粒在平面内移动，使用高分辨率相机逐张进行拍照，在图像采集过程中颗粒保持静止，确保获得高清晰的图像。通过 USB3.0 高速数据接口将图像传输至计算机，再通过控制软件对颗粒图像进行分析处理，自动生成粒度粒形参数，并以图表的方式展示测量结果。

性能特定：

1. 使用2000万像素的彩色相机采集高分辨率颗粒图像

2. 配备大视野高分辨率连续变倍镜头，可搭配显微物镜

3. 高精度大尺寸电动样品台，移动范围225mmx76mm，定位精度配备透射和落射光源，使用蓝色LED光源消除颗粒边界衍射效应，保证获得清晰的图像高效的分散器确保样品均匀地分散

4. 标配3轴摇杆，可设置高、中、低3挡速度，控制平台移动和光路聚焦，高效快捷

颗粒粒度参数：

对于理想的圆形颗粒来说，粒径就是颗粒的直径。但实际情况中颗粒的几何形状往往是不规则的，对于不规则的颗粒，颗粒粒径只能采用等效方式来进行计算。静态图像粒度粒形分析仪提供了投影面积等效直径、周长等效直径等参数。

测量结果：

实验样品为混合颗粒物，测得的颗粒粒度分布与粒形分布如下，3次测量的颗粒粒度分布曲线完全重合，体现杰出的重复性。

颗粒粒形参数：

颗粒形状直接影响颗粒的物理、化学、力学等特性，例如粒形影响粉体的比表面积、流动性、磁性、填充性、研磨性和化学性质等特性。颗粒都具有自身特征，通过分析颗粒的粒形参数可以找到区别于其他颗粒的特点。

强大易用的控制软件：

静态动态图像粒度粒形分析仪控制软件集成所有功能，在测试过程中可以实时显示采集的颗粒图像，并显示颗粒粒度分布曲线。测试完成后，测试结果存入索引数据库，可以通过测试记录界面浏览测量结果，颗粒图像自动存入指定的文件夹，可以通过图像浏览界面查看原始颗粒图像。软件还提供粒度报告和粒形报告，以图文的方式展示测量结果。

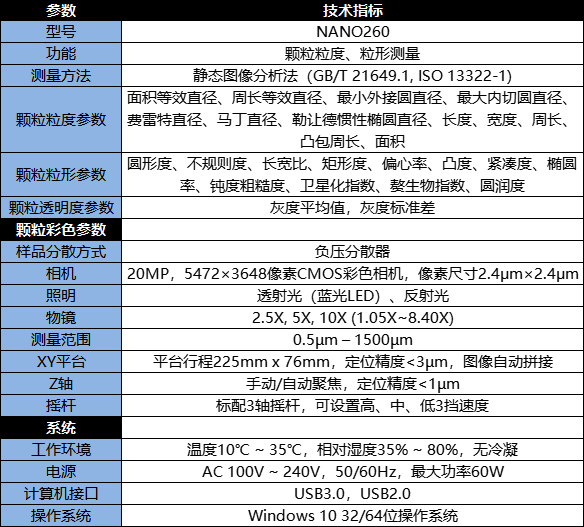

技术参数：
