主要构造 

主要由进料系统，进气系统及喷嘴、磨腔、调节系统和出料系统等组成

工作原理 

物料经加料装置定量加料井以压缩空气为载体将送入 粉碎区。物料进入磨腔后，即受到设定的高速气流有 规律的冲击，造成物料互相撞击，剪切、并与磨腔周 璧及上下盖的反撞击，形成三种粉碎条件，达到粉碎 目的。在粉碎过程中细度不同的粉粒在旋转气流中造 成不同的离心力。粗粒抛向周边，继续着粉碎过程。 合格细度的物料由于失去离心力而被排气气流带走经 出料口（上出料或下出料口）通过管道进入颗粒分级 装置或直接进入旋流器进行气固分离，收得成品。气 体再经管道送至捕集装置收集余料，再排放纯净气体。

成套组合

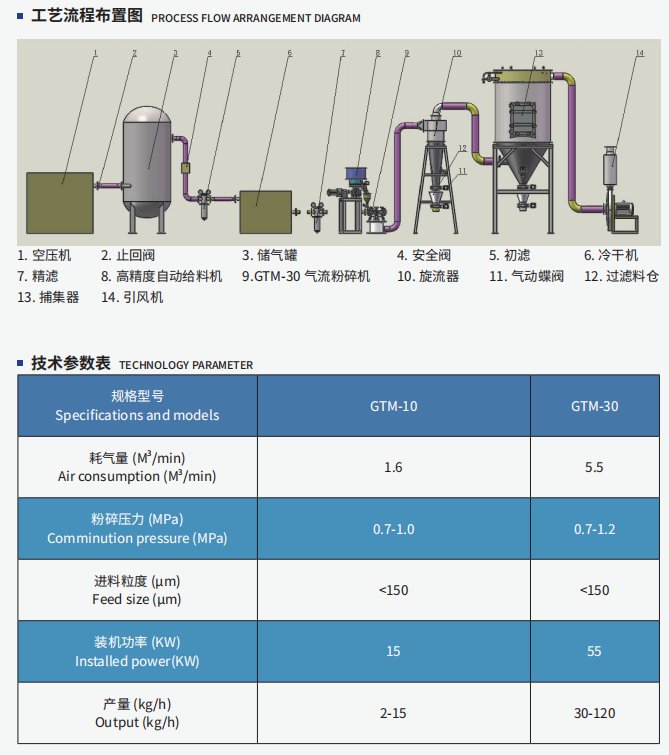

该机经过配套组合，形成气流粉碎机组。一般由:空气压缩机、空气冷却装置、储气罐、滤油器、空气净化、干燥装置、主机、加料装置、收集装置和排气装置等组成。

特点

1.磨腔为工程陶瓷耐磨、耐腐蚀，寿命长，不污染物料。

2.本设备超细粉碎能力强，能耗低。

3.本机工作过程在低于室温下进行，特别适宜粉碎低融点和热敏性材料。

4.可同时进行两种以上混合物料的粉碎。

5.本机结构紧凑、操作简单，易于装拆检查。

适用范围

对低于5级硬度、脆性物料、凝结性物料，纤维状物料都具有良好的粉碎性。如:氧化铝、白炭黑、金红石钛白粉、氧化锆、滑石、碳酸钡、碳酸钙、硅酸铝、高岭土、炭黑、AC 发泡剂、石墨、塑料、涂料、农药、药品、花粉等都是本设备理想的超细粉碎对象。
