前言

在建筑密封胶的生产逻辑里，“混合均匀度决定性能，气泡残留率决定外观与耐久性”——这两件事恰恰是同一台设备要同时解决的难题。

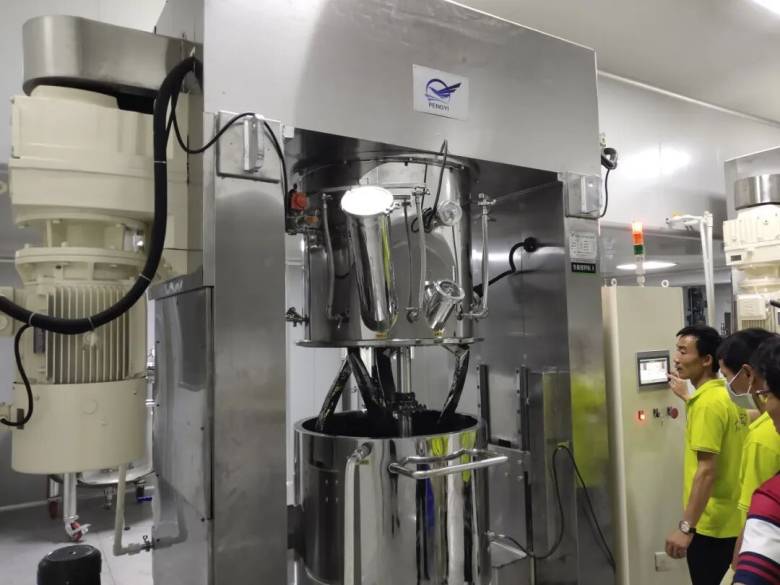

双行星搅拌机凭借“公转+自转”的复合运动与高真空脱泡能力，把混合与脱泡压缩到同一工序内完成，成为硅酮密封胶、MS胶、聚氨酯密封胶等高粘度体系的主流工艺装备。

为什么密封胶行业最怕“搅不匀”和“泡不脱”

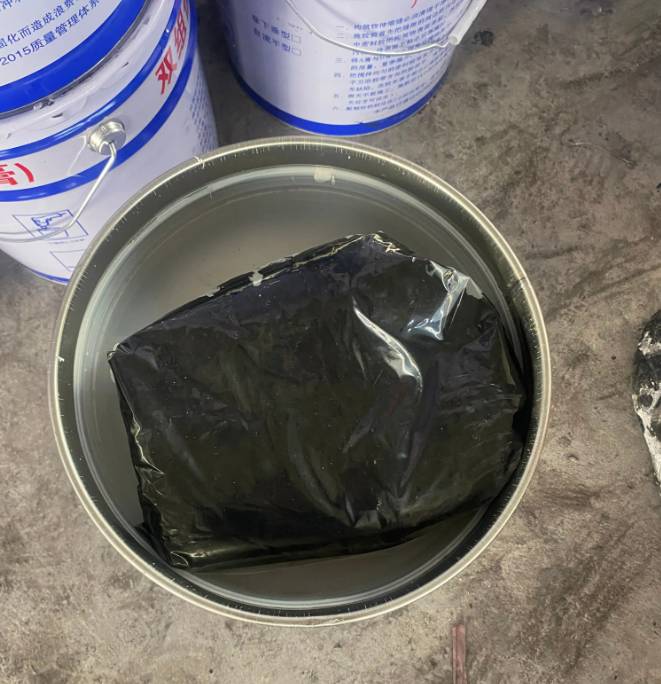

密封胶属于典型的高粘度、高固含膏体，基料（如107硅橡胶、聚氨酯预聚体）与气相白炭黑、纳米钙、颜料等功能填料混合时，普遍存在四大痛点：

① 混合死角

传统搅拌设备釜壁挂料严重，批次间均匀度偏差大，导致固化速度、挤出性不一致。

② 气泡夹带

搅拌过程中空气被裹入聚合物与填料之间，成品出现针孔、固化后内部空腔，直接影响水密性与耐候性。

③ 温控失灵

硅酮胶、聚氨酯等热敏体系局部过热即预固化，整釜报废。

④ 换料清洗费时

黏稠物料残留釜壁，多品种生产切换成本高。

气泡问题尤其致命——若真空脱泡不彻底，固化后气泡会导致力学强度和耐久性能全面下滑。

混合脱泡的核心工艺要点（建议收藏）

针对建筑密封胶体系，混合脱泡遵循“低速润湿—高速分散—真空脱泡”三段式工艺，每个环节都有明确的控制红线：

▍加料顺序

基料 → 增塑剂 → 粉体填料 → 助剂。

基料先低速润湿，避免粉体直接抱团结团。

▍低速搅拌（润湿段）

公转速约 0~60rpm，让填料被基料充分浸润，避免干粉飞散、局部凝胶。

▍高速分散（打散段）

分散盘 800~1500rpm，专门打散气相白炭黑等纳米填料的团聚体——分散度不足，补强效果直接失效。

▍真空脱泡（关键段）

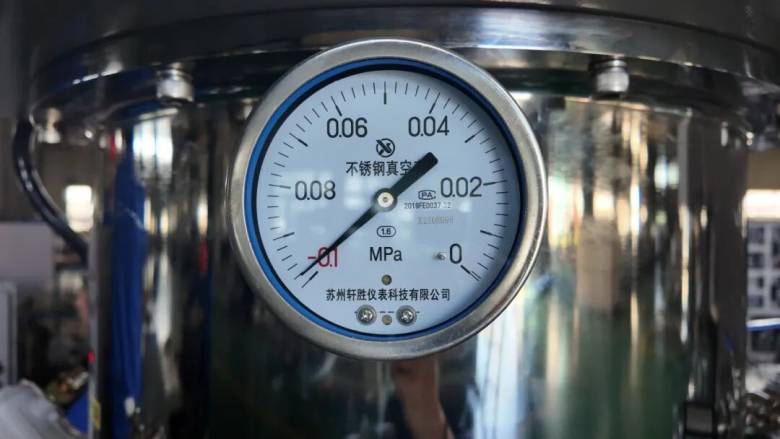

真空度控制在 -0.095~-0.098MPa，脱泡 5~15 分钟（视批次量调整）。要点是边搅边脱：行星桨不断翻折物料表面，让 trapped air 持续逸出，而不是靠静置脱泡造成批次不均。双组分硅酮结构密封胶相关制备标准中也明确要求真空搅拌真空度≥0.095MPa、混合时间约5min。

▍温度控制

物料温度误差控制在 ±1℃以内，夹套水/油冷热双向调温，杜绝硅酮胶提前交联、PU预聚。

▍出料

液压压出，残料率≤2%，密闭出料减少二次带气。

鹏翼智能双行星搅拌机的技术亮点

针对上述工艺红线，秦皇岛鹏翼智能的双行星搅拌机做了几项针对性设计：

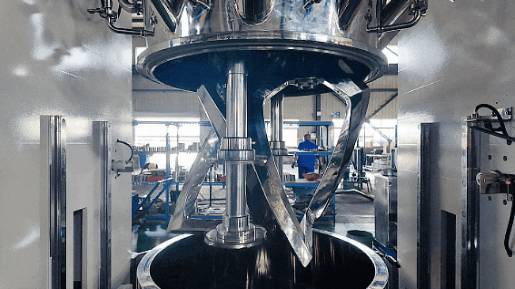

① 双行星复合运动，均匀度拉满

低速搅拌器与高速分散器组合，所有桨叶公转的同时自转，形成三维对流流场，白炭黑等纳米填料分散均匀度可达 99% 以上。

② 高真空同步脱泡

机械密封+软密封结构，真空度稳定维持在 -0.095MPa 以上，边搅拌边脱泡省去单独脱泡工序，避免“静置脱泡批次不均”的老大难问题。

③ 刮壁刮底无残留

随动刮刀贴合抛光釜壁刮料，出料干净、换料清洗效率显著提升，特别适合多品种小批量切换。

④ 智能温控防预固化

传动轴测温+夹套冷热循环，物料温度误差控制在 ±1℃ 以内，杜绝热敏体系局部过热导致的提前交联报废。

⑤ 粘度覆盖面广，中试到量产无缝放大

1万~100万cps 均适用，从 2L 实验室机型到 2000L 量产机型全系列规格，配方放大无需重新摸索工艺。

真实应用场景

在硅酮密封胶生产中，鹏翼双行星搅拌机用于基料混炼，通过高真空避免气泡产生，提升产品耐候性；在电子胶/导电浆料中实现颗粒均匀分散；在环氧树脂胶中精准控制反应温度防止预固化。

其设备已覆盖新能源电池浆料、工程胶黏剂、高端油墨、医药、食品等多个领域。以 500L 规格机型为例，单批次 350~400kg 物料完成“基料浸润—填料分散—真空脱泡”全流程仅需 90~150 分钟，日均产能可达 2.5~3 吨。

对建筑密封胶企业而言，“混合脱泡一体化”不是可选项，而是高粘度膏体品质的生死线——针孔、分层、批次不稳，几乎都指向混合与脱泡工序的失控。

双行星搅拌机以“公转+自转+高速分散+高真空”的四重组合，把工艺窗口牢牢锁定在可复现区间内；而鹏翼智能的全系列规格与智能化控制，则为从中试放大到规模化量产提供了国产设备层面的可靠选项。
