PEDOT胶体高速分散机/PEDOT浆料纳米研磨机/PEDOT浆料研磨实验室小试设备/PEDOT工业化中试分散机

PEDOT:PSS 通常是通过将导电聚合物 PEDOT 与聚电解质聚苯乙烯磺酸盐 (PSS) 共混来合成的。 这种混合物提高了材料的加工性能和稳定性。 水分散体是指PEDOT:PSS在水中的胶体溶液。 该分散体可以轻松处理和加工材料，因为它可以使用旋涂、喷墨印刷或喷涂等技术进行涂覆。

PEDOT/PSS 分散液的制备方法

实施：取重均分子量为200000，固含为2%的聚苯乙烯磺酸水溶液1000mL，置于2L烧瓶中，加入10克EDOT，并加入5克乳化剂，搅拌，使得EDOT在水中完全乳化分散形成透明均一的水分散体，EDOT在水中形成水包油乳化液，粒径小于100nm，外观透明。将对甲苯磺酸铁100mg，过硫酸铵20克配成100m，水溶液，缓慢滴加反应体系中。反应体系逐步变蓝，保持反应温度在 25度以下，反应 24h。反应完毕，采用透析的方法，装入透析袋，用纯水反复稀释透析，渗透除去体系中残留未反应的单体杂质和盐分。控制其中钠离子浓度<50PPM，铁离子浓度<1PPM，硫酸根离子<100PPM，固含调整为3%。经过纯化处理后，采用高压均质机，在100MPa的压力下，反复均质10次，得到PEDOT/PSS分散液，通过粒度分析仪分析粒径D50为20nm。

●间歇式高剪切分散乳化机和管线式高剪切分散乳化机的应用比较：间歇式高剪切分散乳化机的齿形结构相对稀疏，对物料的粉碎能力相对不够精细，但其物料流向复杂，能够从多口多方向喷出，造成剧烈涌动从而具备更强的物料混匀能力；管线式高剪切分散乳化机齿形结构相对密集，物料粉碎能力更强，粉碎效果更均匀，能够适应高粘度物料，但因结构特点物料流向相对单一，当物料溶解性不强时容易沉淀从而堵塞刀口，需要外加搅拌装置辅助实现物料混匀。

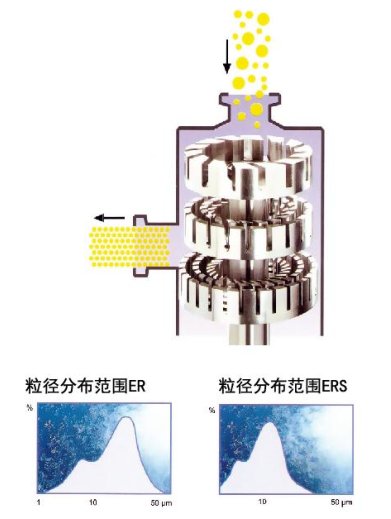

IKN高剪切分散设备目前已在纳米研究、生化制药、新材料、新能源等现代高科技领域得到广泛应用。高剪切分散机的工作原理如下：

◆在高速旋转的转子产生的离心力作用下，物料从工作头的上下进料区，同时从轴向吸人工作腔。

◆强劲的离心力将物料从径向甩入定、转子之间狭窄精密的间隙中，同时受到离心挤压、液层摩擦、液力撞击等综合作用力，物料被初步分散。

◆高速旋转的转子产生至少15m／s以上的线速度，物料在强烈的液力剪切、液层磨擦、撕裂碰撞等作用下被充分分散破碎，同时通过定子槽高速射出。

◆物料不断地从径向高速射出，在物料本身和容器壁的阻力下改变流向，与此同时在转子区产生的上、下轴向抽吸力的作用下，又形成上、下两股强烈的翻动紊流。物料经过数次循环，*终完成分散过程。

PEDOT胶体高速分散机/PEDOT浆料纳米研磨机/PEDOT浆料研磨实验室小试设备/PEDOT工业化中试分散机
