陶瓷基板是 IGBT 功率模块、5G 基站、车载半导体、LED 封装核心散热绝缘载体，主流分为氧化铝（Al2O3）基板与高端氮化铝（AlN）高导热基板。粉体粒度、粒形、分散性直接决定浆料流延均匀度、基板烧结致密度、导热系数、翘曲度与绝缘可靠性，长期高端粉体检测仪器被海外品牌垄断。丹东百特依托自研全系列粒度检测设备，从原料质控、工艺优化、产线在线监测、国产替代四大维度，全面支撑国内陶瓷基板产业链突破技术瓶颈。
一、精准解决陶瓷基板粉体核心检测痛点
氧化铝、氮化铝粉体对检测精度要求极严苛：中位径 D50 波动 ±0.1μm、粒度分布宽窄、超细团聚、异形粗颗粒都会造成流延膜片厚薄不均、烧结孔隙、导热下降、基板翘曲报废。百特仪器针对性攻克行业检测难题：
1. 窄分布高精度光学系统，稳定管控 D50 区间

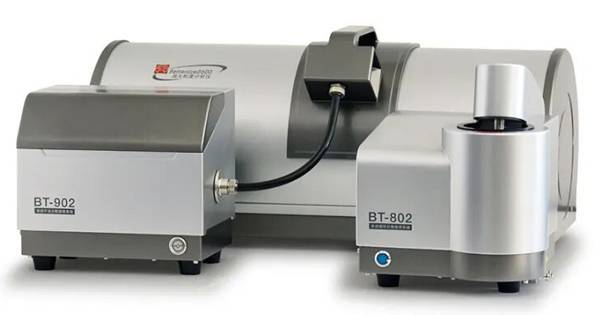

Bettersize2600（正反傅里叶光路）：量程 0.02–2600μm，92 通道全角度探测器，重复性误差≤0.5%，完美适配氧化铝粉 D50 1–3μm 常规管控区间，精准识别少量超细团聚与超标粗颗粒，匹配 96/99.5% 高纯氧化铝基板原料检测。
Bettersize3000Plus 旗舰机型：双镜头斜入射光路，量程拓宽至 0.01–3500μm，通过德国 BAM 全球陶瓷粉末比对测试，全部数据零偏差，是氮化铝高端粉体实验室标配，精准管控 AlN 粉体窄分布指标，保障基板导热率≥240W/(m?K) 高端标准实现。
2. 激光 + 动态图像二合一，同步检测粒度 + 粒形双指标

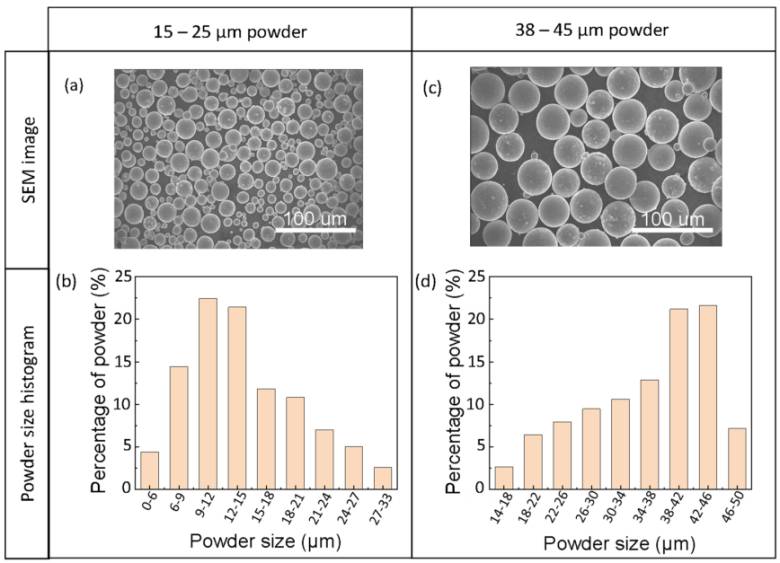

单一激光粒度仅能测粒径，无法判断颗粒球形度、硬团聚、异形碎片；3000Plus 集成远心显微成像系统，一套设备同时输出D10/D50/D90、圆形度、长径比、团聚占比：
球形度差、棱角颗粒会大幅提升浆料粘度，造成流延拉丝、针孔；百特图像模块直观量化形貌，指导粉体球化改性工艺优化；
快速区分原生颗粒与超声难打散硬团聚，解决氮化铝粉体易氧化团聚、氧化铝超细粉抱团难题，大幅降低基板烧结孔隙率。
3. 全自动智能湿法分散系统，标准化消除人工误差

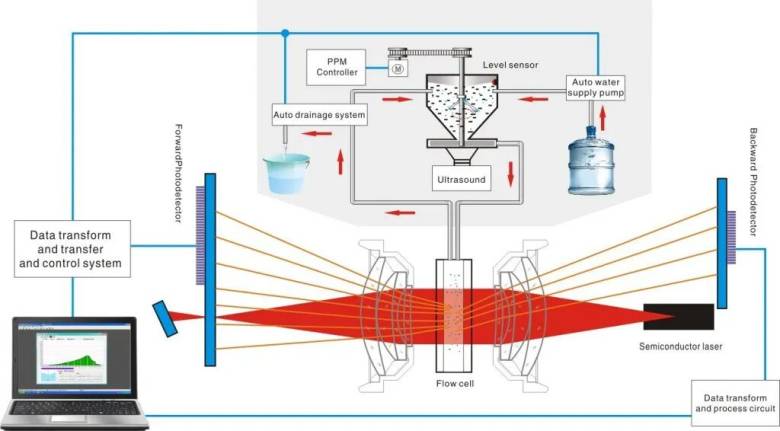

陶瓷粉体极易团聚，分散时间、超声功率、分散剂浓度直接影响测试真实性。百特湿法循环单元集成：自动进水 / 排水 / 除气泡 / 超声闭环 / 自动清洗，配套适配氧化铝、氮化铝专用 SOP 测试程序：
自动匹配六偏磷酸钠等陶瓷专用分散剂参数，定量评估分散效果；
记录超声梯度测试曲线，确定最优分散时长，区分 “原生粒径” 与 “团聚假大径”，避免原料误判导致批量基板报废。
4. 纳米粒度配套 BeNano 系列，管控超细改性粉体
基板烧结助剂、纳米改性氧化铝粉体（50–500nm）采用 BeNano 动态光散射分析仪，精准检测纳米级粒径与 Zeta 电位，评估粉体表面改性效果，优化浆料稳定性，适配超薄 0.2–0.5mm 超薄陶瓷基板流延工艺。
二、覆盖陶瓷基板全产业链检测场景
1. 上游粉体原料厂（氧化铝 / 氮化铝粉体制造）
实验室质检：3000Plus 高端机型对标进口马尔文、库尔特，同等精度价格更低，国产粉体企业实验室批量替换；
分级工艺质控：干湿法双模式快速检测分级前后粒度分布，精准调整气流分级机参数，稳定输出窄分布基板专用粉。
2. 中游陶瓷基板流延生产企业（核心应用场景）
进厂原料验收：快速抽检 Al?O?/AlN 粉体粒度、团聚、球形度，杜绝不合格粉体上线；
浆料配方研发：对比不同粉体、分散剂、粘结剂搭配下浆料粒度分布，优化浆料流变性能，解决流延薄带厚薄不均、翘曲问题；
烧结工艺迭代：对比不同粒度粉体烧结后致密度、导热、强度，锁定最优粉体粒径区间，助力国产 AlN 基板打破海外高导热垄断；
出厂追溯：设备自动存储全量粒度数据，适配电子制造行业质检追溯规范。
3. 下游功率半导体、封装实验室
高校、第三方检测机构、IGBT 企业实验室选用百特全套粒度表征设备，用于基板材料研发、可靠性验证，设备数据获 CNAS 计量认可，满足行业送检标准。
4. 产线实时在线监测（BT-Online 在线粒度仪）
针对粉体干法分级、浆料连续制备工序，在线设备管道自动取样、实时输出粒度曲线，联动粉碎、分级设备自动调节工艺，实现生产过程闭环质控，替代昂贵进口离线检测，大幅减少中间取样损耗与人工成本。
三、技术创新加速陶瓷基板产业链国产化替代
1. 对标国际权威，打破 “高端陶瓷检测必选进口” 偏见
Bettersize3000Plus 参与德国 BAM 组织的全球陶瓷粉末实验室比对，与全球 43 台进口仪器同台测试，全部样品数据落在国际允许公差区间，100% 比对合格，是国内唯一获欧洲陶瓷粉体计量权威认可的国产粒度设备，为高端氮化铝基板企业国产仪器替换提供公信力支撑。
2. 适配国内陶瓷基板行业专属算法与标准
软件内置氧化铝、氮化铝粉体专用米氏折射率参数，适配国内 96 瓷、99.5 瓷、高导热 AlN 基板行业内控标准；支持自定义多峰拟合，精准量化超细粉、粗杂质占比，解决进口软件适配国产粉体水土不服的痛点。
3. 全链条本土化配套，降低企业替换成本
标准陶瓷标样、循环管路、超声单元全部国产自研，维保耗材成本仅进口品牌 1/3；
全国 6 大服务中心快速上门调试、工艺培训，针对陶瓷浆料、粉体分散提供专属测试方案；
可对原有进口粒度仪实验室做兼容改造，降低基板企业整体国产化设备投入门槛。
四、产业落地价值与行业成果
1. 稳定基板产品性能，降低报废率
通过精准管控粉体粒度分布与团聚，国产氧化铝基板致密性、平整度大幅提升；氮化铝粉体粒度精准管控支撑导热率突破 240W/(m?K)，缩小与日本高端基板性能差距，打破海外企业高端 AlN 基板垄断格局。
2. 降低产业链综合成本
粉体厂、基板厂采用百特国产粒度仪，设备采购、运维、耗材综合成本下降 40% 以上，缓解高端半导体封装原材料成本压力。
3. 支撑国内陶瓷基板技术迭代
为超薄基板、高导热氮化铝基板、复相陶瓷基板新材料研发提供精准颗粒表征数据，助力国内企业实现粉体配方、流延、烧结全工艺自主可控，服务车载功率半导体、新能源储能、5G 射频等国产高端电子产业链。
四、总结
丹东百特形成实验室高端粒度分析仪 + 纳米电位分析仪 + 工业在线粒度监测完整颗粒检测矩阵，覆盖陶瓷基板从粉体原料、浆料研发、量产质控到新材料研发全流程检测需求。凭借对标国际的检测精度、贴合国内电子陶瓷工艺的定制化功能与本土化服务，成为国内氧化铝、氮化铝陶瓷基板产业国产化进程中核心国产检测仪器供应商，持续推动高端电子陶瓷材料自主可控发展。
