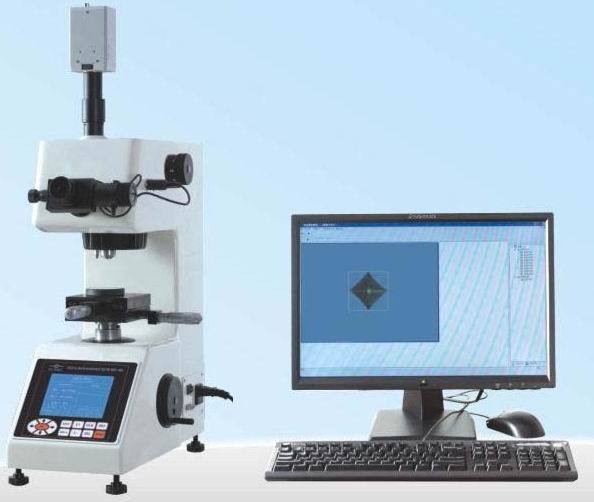

HVS-1000AV图像自动测量数显显微硬度计
一、主要特点 |
仪器在机械,光学,光源上采用独特的、精密的设计,使压痕成像更清晰,测量更精确。本机配有10倍数显式测量显微镜,10倍和40倍物镜都能参与测量,使测量范围更大,应用范围更广泛,并采用液晶大屏幕,可在操作面板上选择硬度标尺HV或HK,通过数码测量压痕,自动输入,自动显示硬度值。并可进行各种硬度值相互转换,测试结果可自动储存、处理、打印。备有RS-232接口,可与计算机联机。本机数字化、自动化程度较高。 |
二、技术规格
1、试验力:
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、
200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
2、试验力加卸载控制:全自动(加载/保荷/卸载)
3、总放大倍率:100倍(观察)、400倍(测量)
4、试验力保荷时间:(5~60)S
5、*小测量单位: 0.031μm
6、转换标尺:洛氏、表面洛氏、布氏
7、XY试台尺寸:100×100mm
8、XY试台行程范围:25×25mm
9、试件**高度:65mm
10、试件**宽度:90mm
11、输出:内置打印机,RS232串行接口
12、光源:冷光源
13、电源:110V/220V,60/50Hz
14、外型尺寸:( 425×245×490)mm
15.重量:30Kg
三、应用范围:——黑色金属、有色金属、 IC薄片、层压金属、表面涂层;
——炭化层和淬火硬化层的深度及梯度的硬度测试。
四、主要附件:显微维氏压头平场物镜(10 ×、40× )
10×数字式测微目镜十字试台维氏硬度块(两块)
薄片夹持台平口夹持台
水平调节螺钉 DH-3000硬度分析软件(含标尺、加密锁)
RS232通信线摄像机接口 CCD摄像器
五、硬度分析功能
仪器预留摄影通道,经过CCD摄像后的图可以传输到电脑,显示图像真实清晰,实现在电脑上编辑图像,进行图像的处理及打印。运行DH-3000硬度分析软件,能进行如下工作:
1、图像处理功能:加亮或变暗整个图像,对比度调整,颜色调整,转换为灰度图像,灰度自动色阶,二值化处理,去除杂点,膨胀,细化,连接断线,延长断线,删除断头,锐化,
柔化,边缘增强,边缘检测,中值滤波去噪等功能。
2、硬度测量:拍得的图片直接导入软件,在软件里进行硬度值的自动测量,本软件提供了“人工测量”和“自动测量”两种工作方法来测量硬度值,同时可保存检验过程中的图文信息。
3、新建报告:建立一个具有特殊格式的报告(如上图所示)
4、打开报告:打开并浏览已经保存的报告文件。
5、定倍打印:可一次装入多副图片,并可对其进行图像处理,设置说明文字和打印版面,生成一份特殊的报告文件。
选购件:电脑和打印机金相试样镶嵌机
金相试样抛光机金相试样切割机
