产品系列
产品概述

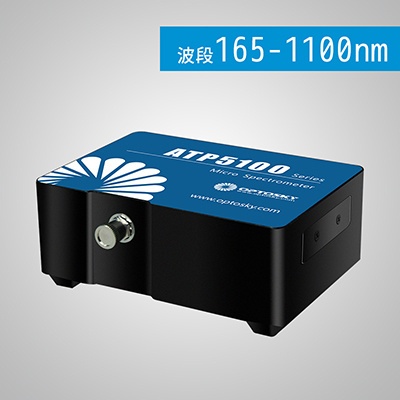

ATP5100是奥谱天成研制的高性能微型光纤光谱仪,它采用2048像素的背照式线性CCD,提供了较高的灵敏度,可覆盖约165-1100纳米(具体波长范围,需依据不同光栅配置)。它们非常适合深紫外光(真空紫外光),紫外-可见光和可见-近红外光测量。
ATP5100光谱仪的内部,都有一个薄型背照式面阵 CCD探测器,它设置在一个稳健的、可配置的光具座上,同时,奥谱天成为ATP5020特别定制了超低噪声CCD信号处理电路,其量化噪声小于3 counts,为业界**水平。有各种配件和光具座供您选择,我们的应用销售工程师,会根据您的测量需要帮助您挑选配置。
ATP5100可接收SMA905光纤输入光或者自由空间光,通过USB2.0或者UART端口,输出测量所得的光谱数据。
ATP5100只需要一个5V直流电源供电,非常便于集成使用。
产品详情
高性能 — 高灵敏光谱仪,用于荧光测量和拉曼测量,以及用于提高吸光度和透射率
精确控制 — 连接至Maya2000 Pro的配件,精确功能可触发
低陈本— 相比传统台式仪,成本低很多,但性能却高得多
特点:
探测器:背照式CCD
探测器像素:2048
超低噪声CCD信号处理电路
光谱范围: 165-1100nm
光谱分辨率: 0.1-2 nm(取决于光谱范围、狭缝宽度)
光路结构:交叉C-T
积分时间:2ms-130s
供电电源:DC 5V±10% @ <2.3A
18 bit, 570KHz A/DConverter
光输入接口:SMA905或自由空间
数据输出接口: USB2.0(High speed)或UART
20针双排可编程外扩接口
典型应用:
拉曼光谱仪
微量、快速分光光度计;
光谱分析/辐射分光分析/分光光度分析
透过率、吸光度检测;
反射率检测;
紫外、可见和短波近红外
波长检测
探测器 | |
类型 | 线阵背照式CCD |
探测光谱范围 | 165-1100 nm |
有效像素 | 2048 |
像元尺寸 | 500μm×14μm |
全量程范围 | ~200 ke- |
灵敏度 | 6.5 uV/e- |
暗噪声 | 6 e- |
光学参数 | |
波长范围 | 165-1100 nm |
光学分辨率 | 0.1-4 nm (取决于狭缝、光谱范围) |
性噪比 | >1000:1 |
动态范围 | 3000:1 |
工作温度 | -10-40 oC |
工作湿度 | < 85%RH |
光路参数 | |
光学设计 | f/4 交叉非对称C-T光路 |
焦距 | 40 mm for incidence / 60 mm for output |
入射狭缝宽度 | 5、10、25、50、100、150、200 μm 可选,其他尺寸可定制 |
入射光接口 | SMA905光纤接口、自由空间 |
电气参数 | |
积分时间 | 1 ms - 130 second |
数据输出接口 | USB 2.0 |
ADC位深 | 18 bit |
供电电源 | DC 5V±10% |
工作电流 | <2.3A |
存储温度 | -20°C to +70°C |
操作温度 | -10°C to +40°C |
物理参数 | |
尺寸 | 102×72×34 mm3 |
重量 | 0.8 kg |
Sealing | Anti-sweat |
