实验室圆盘粉碎机 XPF-150圆盘粉碎机价格 试验用粉碎机设备
圆盘粉碎机使用说明
本说明书供操作人员熟悉型系列圆盘粉碎机结构原理及操作方法之用,操作前请详看本说明书。
一、用途和适用范围
本产品主要用于中等硬度的矿石粉碎,是冶金、地质、矿山、建材化工等部门和大专院校科研单位实验室使用。
二、主要规格和技术参数(可配碳化钨磨盘)
型号 技术参数 | ф150 | ф175 | φ200 | ф250 | Φ300 |
磨盘直径 mm | ф150 | ф175 | φ200 | ф250 | Φ300 |
给料粒度 mm | 6 | 6 | 6 | 8 | 10 |
出料粒度 mm | 0.1 | 0.074-0.15 | 0.2 | 0.3 | 0.4 |
生产率 公斤/小时 | 20 | 25 | 30 | 50 | 80 |
电机功率 | 1.5 | 1.5 | 2.2 | 3 | 4 |
外形尺寸(长×宽×高) mm | 550×490×360 | 550×490×360 | 1000x600x800 | 1000x600x800 | 1000x600x800 |
机器净重 公斤 | 110 | 120 | 150 | 180 | 270 |
三、主要工作原理

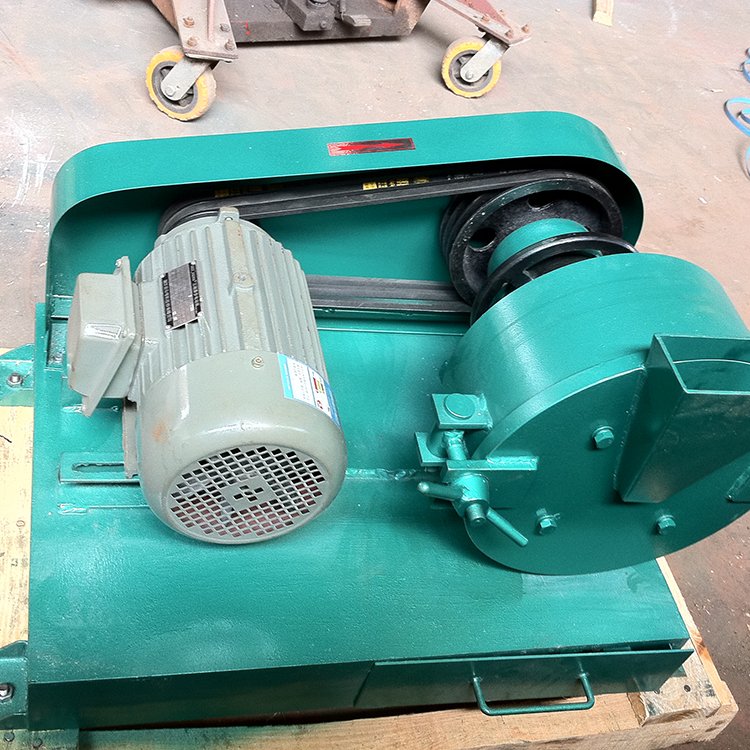

本机器主要是由机体、底座、主轴、动磨盘、固定磨盘、端盖上盖及料斗等构成。经三角带将动力传给皮带轮带动主轴旋转,使动磨盘固定磨盘相对运动,从而使试样粉碎。出料粒度可通过大小手轮,主轴等调整磨盘间隙达到控制粒度的目的。
机体安装于底座之上,它的传动部分有传动轴,轴承、动磨盘、皮带轮组成,工作室端盖、调节轴、固定磨盘、手轮、进料口组成。
物料粉碎在工作室内进行,物料从端盖上方的进料口加入,进入两磨盘中间,由于挤压作用试验粉碎,粉碎后的试样从两磨盘中间的间隙内流出,落在下面的料斗中。
磨盘是用经过水韧处理的强韧白口铁制成,它具有耐磨性好性能。
调节机构的原理是,旋动手轮,使调节轴前进或后退,从而调节了两磨盘的间隙,调节物料的粒度。
四、安装及使用注意事项
1、试车前必须检查各紧固件是否旋紧,用手转动皮带轮是否灵活,发现不正常应予以排除方可试车。
2、开车时不便使两磨盘抵紧,以防启动困难。
3、试样硬度不可超过中等硬度,否则影响磨盘的而磨性。
4、发现粉碎的物料通过调节机构的调整仍达不到技术要求,则应考虑磨盘间隙的调整,调整磨盘的平行度。
5、调换试样时,为了使化验数据准确,可放松压紧螺丝,打开端盖,用毛刷刷去积留在工作室中的残存物料。
五、易损零件明细:
1、动圆盘 ; 2、固定圆盘;
注:1、Φ150圆盘粉碎机动圆盘及固定圆盘图号分别为Hg002.00-16a和Hg002.00-17a,其材料为锰钢;
2、Φ175圆盘粉碎机动圆盘及固定圆盘图号为Hg002.00-16和Hg002.00-17,其材料为锰钢;
3、Φ200圆盘粉碎机图号为Hg003.00系列,动圆盘及固定圆盘材料为锰钢;
4、Φ250圆盘粉碎机图号为Hg004.00系列,动圆盘及固定圆盘材料为锰钢;
5、Φ300圆盘粉碎机图号为Hg005.00系列,动圆盘及固定圆盘材料为球墨铸铁。
