产品系列

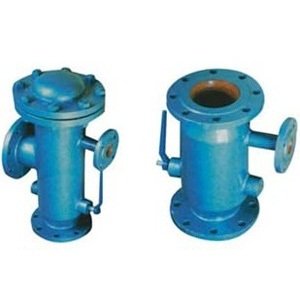

ZPG-L/I型自动反冲洗排污过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他执行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。
工作原理
1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流带增大,反洗效果好。
主要性能参数
壳体材质 | 碳钢 | 不锈钢 |
滤框滤网材质 | 不锈钢 | |
密封件材质 | 耐油石棉、丁晴橡胶、聚四氟乙烯 | |
工作温度(℃) | -30~380 | -80~450 |
公称压力(MPa) | 0.6~5.0 (150Lb~600Lb) | |
过滤精度(目/in) | 10-300 |
主要外形尺寸
ZPG-Ⅰ型直通式自动反冲洗排污过滤器
型号 | L | A | B | D | 排污口DN |
ZPG-I-40 | 245 | 185 | 63 | 90 | 15 |
ZPG-I-50 | 255 | 190 | 70 | 100 | 15 |
ZPG-I-65 | 270 | 195 | 83 | 120 | 20 |
ZPG-I-80 | 320 | 232 | 96 | 140 | 25 |
ZPG-I-100 | 350 | 260 | 128 | 180 | 32 |
ZPG-I-125 | 438 | 326 | 162 | 200 | 40 |
ZPG-I-150 | 525 | 390 | 189 | 230 | 50 |
ZPG-I-200 | 700 | 520 | 220 | 280 | 65 |
ZPG-I-250 | 875 | 650 | 255 | 330 | 80 |
ZPG-I-300 | 1050 | 780 | 294 | 380 | 100 |
ZPG-I-350 | 1200 | 885 | 331 | 450 | 125 |
ZPG-I-400 | 1400 | 1040 | 377 | 480 | 150 |
ZPG-I-450 | 1550 | 1145 | 420 | 500 | 150 |
ZPG-I-500 | 1700 | 1250 | 462 | 580 | 150 |
ZPG-I-600 | 2000 | 1460 | 537 | 650 | 200 |
ZPG-I-700 | 2280 | 1720 | 607 | 700 | 200 |
ZPG-I-800 | 2500 | 1900 | 685 | 820 | 200 |
ZPG-I-900 | 2800 | 2180 | 785 | 880 | 200 |
ZPG-I-1000 | 3120 | 2470 | 860 | 920 | 250 |
ZPG-I-1100 | 3450 | 2780 | 915 | 960 | 250 |
ZPG-I-1200 | 3700 | 3000 | 965 | 1040 | 250 |
ZPG-I-1500 | 4470 | 3650 | 1220 | 1400 | 250 |
ZPG-L型直角式自动反冲洗排污过滤器
型号 | L | A | B | C | D | 排污口DN |
ZPG-L-40 | 320 | 170 | 80 | 226 | 90 | 15* |
ZPG-L-50 | 350 | 185 | 90 | 244 | 100 | 15* |
ZPG-L-65 | 380 | 200 | 100 | 270 | 120 | 20* |
ZPG-L-80 | 445 | 230 | 120 | 310 | 140 | 25* |
ZPG-L-100 | 536 | 265 | 160 | 365 | 180 | 32* |
ZPG-L-125 | 624 | 315 | 190 | 440 | 200 | 40 |
ZPG-L-150 | 728 | 375 | 220 | 520 | 230 | 50 |
ZPG-L-200 | 884 | 500 | 260 | 670 | 280 | 65 |
ZPG-L-250 | 1120 | 625 | 310 | 830 | 330 | 80 |
ZPG-L-300 | 1310 | 750 | 350 | 1000 | 380 | 100 |
ZPG-L-350 | 1514 | 875 | 410 | 1180 | 450 | 125 |
ZPG-L-400 | 1730 | 1000 | 470 | 1350 | 480 | 150 |
ZPG-L-450 | 1896 | 1125 | 510 | 1500 | 500 | 150 |
ZPG-L-500 | 2080 | 1250 | 550 | 1680 | 580 | 150 |
ZPG-L-600 | 2490 | 1500 | 650 | 2000 | 650 | 200 |
ZPG-L-700 | 2680 | 1600 | 680 | 2150 | 700 | 200 |
ZPG-L-800 | 2880 | 1750 | 700 | 2300 | 820 | 200 |
ZPG-L-900 | 3150 | 1850 | 800 | 2480 | 880 | 200 |
ZPG-L-1000 | 3370 | 2000 | 900 | 2675 | 920 | 250 |
ZPG-L-1100 | 3610 | 2100 | 1000 | 2900 | 960 | 250 |
ZPG-L-1200 | 3850 | 2250 | 1100 | 3050 | 1040 | 250 |
ZPG-L-1500 | 4700 | 2800 | 1200 | 3800 | 1400 | 250 |
注:
a.所有连接法兰尺寸按GB4216-84制造
b.“*”号为螺纹连接
c.可根据用户需要订制非标准流量的产品和工作压力更高的产品
