复合型柔性金属半球阀(圆顶阀)
复合型柔性金属半球阀(圆顶阀)的图片
参考报价:
面议
品牌:
亚泓环保
关注度:
1973
样本:
暂无
型号:
Q64DCH
产地:
浙江
信息完整度:
典型用户:
暂无
认证信息
金牌会员 第 4
名 称:常州亚泓环保科技有限公司
认 证:工商信息已核实
访问量:183888
手机网站
扫一扫,手机访问更轻松
公司品牌
品牌传达企业理念
产品简介

名称:复合型柔性金属半球阀(圆顶阀)

型号 :Q64DCH

常规数据:

系列      1

公称通经:DN50~DN500

公称压力:PN10~PN24

泄漏率  VI

法兰标准:GB9119.3 - 88HG - 20592ANSI、非标定制

开关方向:顺时针关、逆时针开

材质

阀体:Q235A/304

阀内件:304PEEK、石墨

转轴:42Crmo+石墨衬套




产品介绍

A阀门连接新式

1: 阀体采用内外全焊接形式,保证本体的强度与壳体的密封性能。

2阀门上下接口连接与现场**匹配,均可定制接口尺寸。

3阀杆采用免维护设计连接。

4阀门自带执行器与气源控制系统,**的保证密封的可靠性。



B性能特点

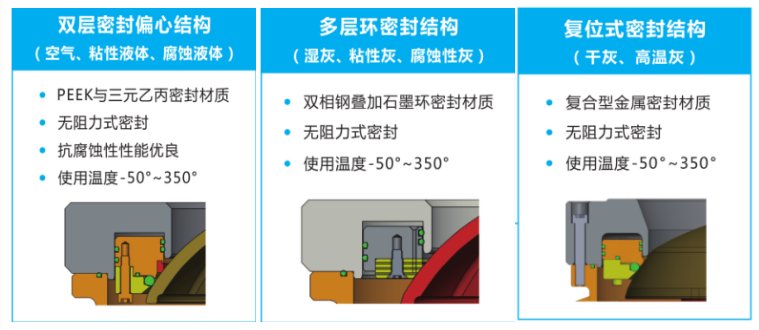

1创新的密封结构,对应不同的输灰介质,有多种形式的密封结构相对应,提供比传统输灰阀门更好的使用寿命。



2阀门相对于传统输灰阀门,阀门开启和关闭,阀座与密封环采用无摩擦阻力设计,减少阀门自身的磨损与损耗。



3维护方便,分体式的结构设计,方便维护者在线更换,维护费用低廉,减少输灰停运时间。








外形尺寸:单位:mm

阀门尺寸

A

B

C

D



Kg



DN50

188

495

4-M16/125

4-M16/125

28

DN65

208

515

4-M16/145

4-M16/145

32

DN80

228

530

8-M16/160

8-M16/160

35

DN100

180

625

8-M16/180

6-Ø18/225

40

BN125

200

645

8-M16/210

6-Ø18/250

45

BN150

185

675

8-M20/240

6-Ø18/280

49

BN200

215

845

8-M20/295

6-Ø18/345

65

BN250

245

815

12-M20/350

8-Ø22/395

94

BN300

268

892

12-M20/400

8-Ø22/445

122



注:该尺寸为设计尺寸。

   *终连接按克莱德、麦考勃、旋转阀或者现场指定尺寸。
