INVITATION

第二届人工智能传感器与换能器国际会议将于 7 月 29 日- 8 月 3 日在马来西亚吉隆坡举办。我们诚挚邀请您参加并莅临我们的【2】号展位，与技术销售工程师 Vincent Mazzola 和应用专家 Leandro Sacco 互动交流，体验 VSParticle 独特的干法纳米打印技术并了解其在气体传感材料研究领域的最新进展！

会议时间：2025 年 7 月 29 日-8 月 3 日

会议地点：马来西亚吉隆坡美利亚酒店

展位号：2

✨ VSP 展会亮点抢先看

Part 01.  干法纳米打印如何重塑传感材料研发路径？

基于 MEMS 的金属氧化物半导体（MOS）气体传感器技术相较于传统监测方法具有显著优势：ppm 级灵敏度、可检测多种目标气体、易于微型化、可扩展性强且量程宽。然而，在灵敏度与选择性方面，现有 MOS 技术仍难以满足部分应用场景的需求。通过VSParticle-P1 纳米打印沉积系统，可显著提升传感器的性能指标：一方面通过最大化比表面积提高灵敏度，另一方面通过精确调控材料组分实现选择性优化。

VSP-P1 纳米印刷沉积系统基于火花烧蚀（Spark Ablation）与惯性冲击打印（Inertial Impaction）两大核心技术，为气体传感器制造提供了革命性解决方案：

1. 火花烧蚀：通过高电压火花烧蚀瞬间气化金属电极，生成超纯纳米颗粒（NP），可灵活混合金属氧化物（如SnO₂、NiO）、贵金属催化剂（如Ag）等材料，实现“按需定制”的纳米多孔层（NPL）。



2. 惯性冲击打印：将纳米颗粒高速沉积于传感器基底，无需光刻或刻蚀工艺，即可实现图案化沉积。整个过程规避了化学污染，确保材料高纯度与一致性，显著提升传感器性能。

Part 02.  高通量、多组分的快速金属/氧化物气体传感涂层筛选

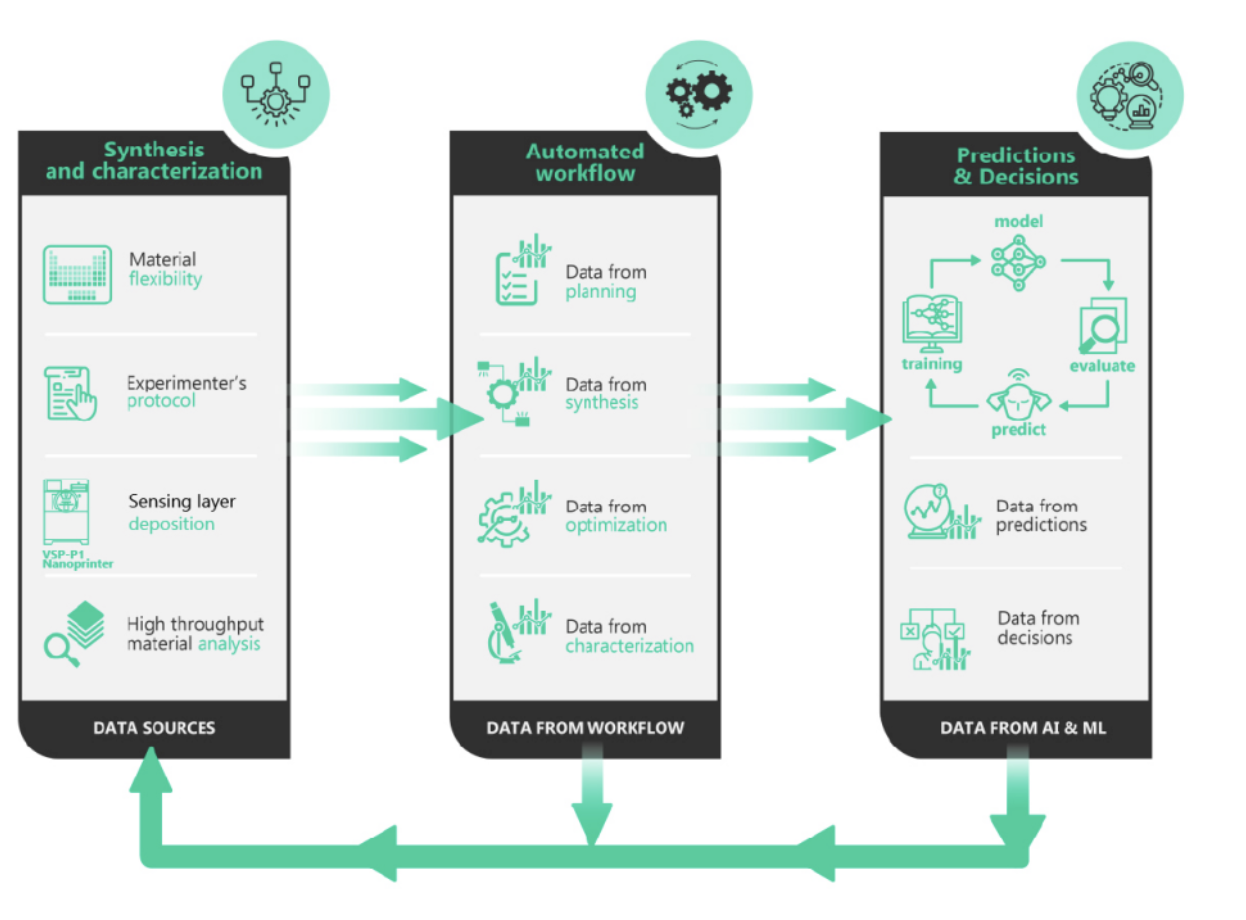

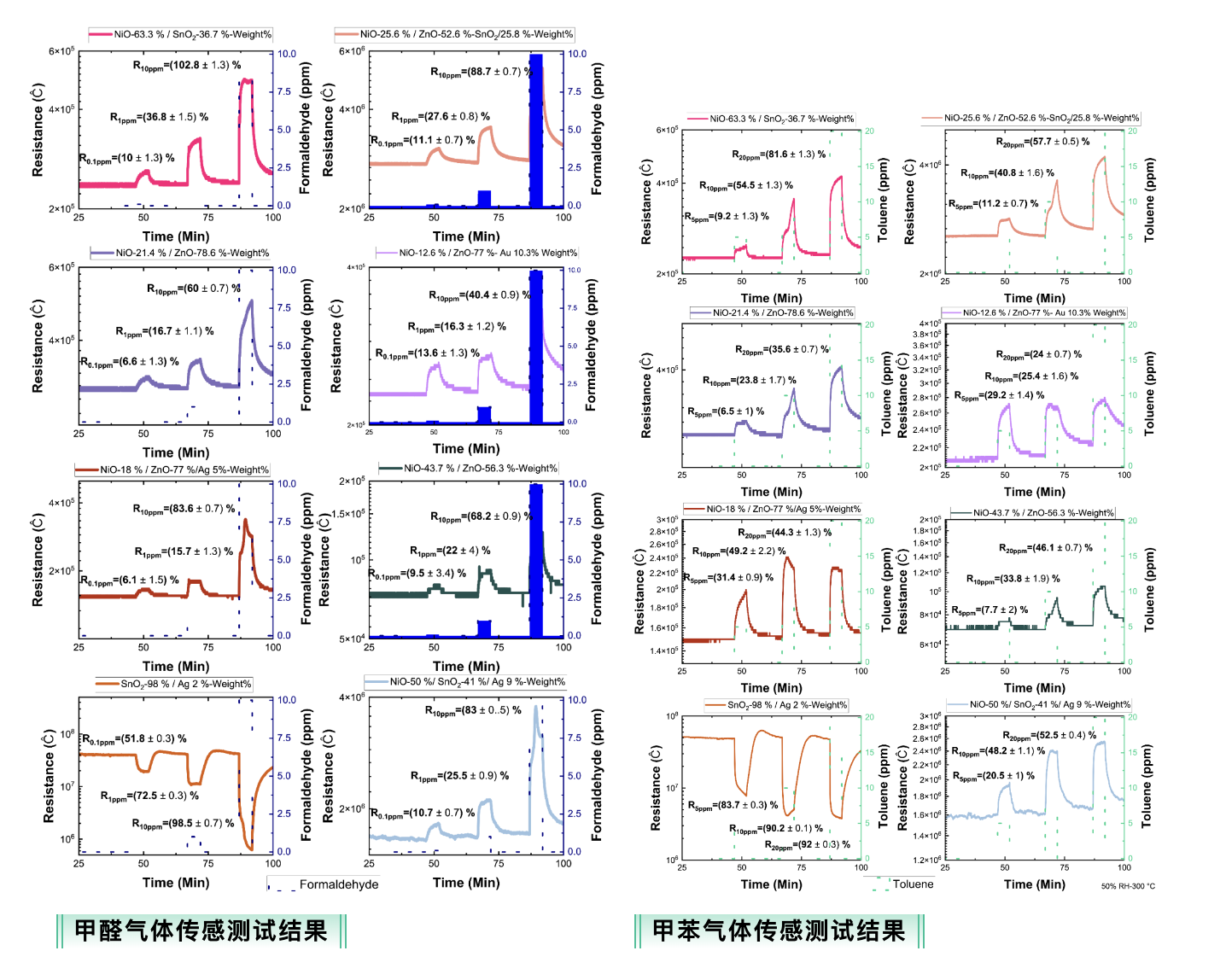

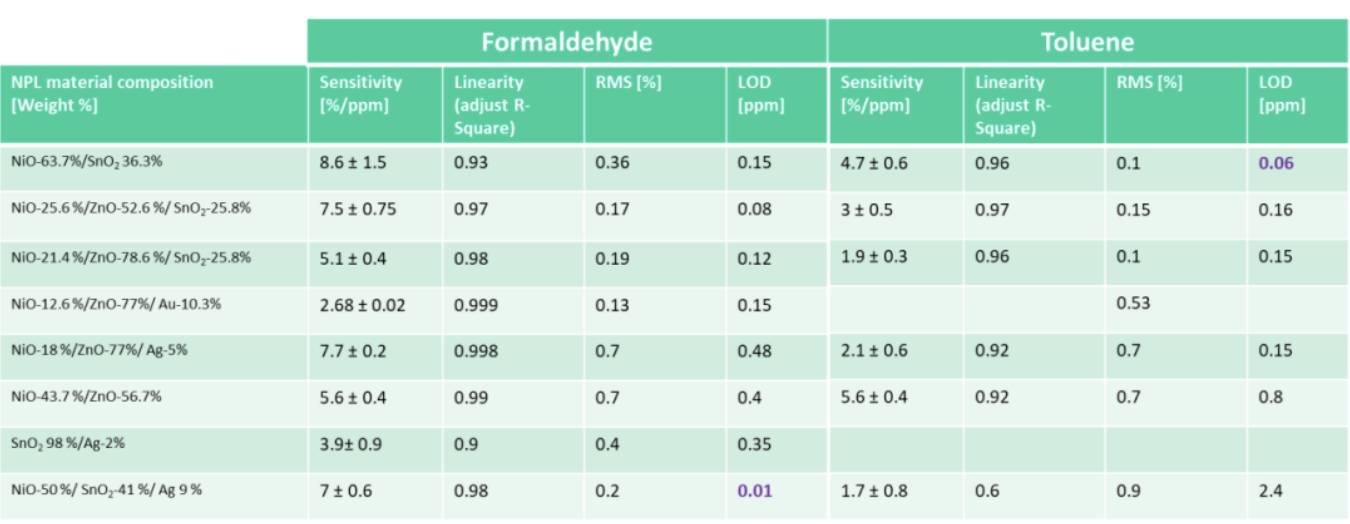

在本案例中，基于金属氧化物半导体（MOS）及金属催化剂的纳米多孔层（NPLs）通过印刷方式沉积在多传感器阵列平台上，并以甲苯和甲醛作为目标气体进行测试。最多三种不同组分的 NPLs 被用作传感层。研究从灵敏度、选择性、响应/恢复时间及检出限（LOD）等关键性能指标出发，系统分析了材料组成对气体传感性能的影响。

Part 03.  纳米多孔气敏层沉积服务：快速打造高性能传感材料

为了帮助研究人员和开发团队更高效地推进气体传感器的材料开发与评估，VSParticle 提供定制化的纳米多孔气敏层沉积服务，可直接在您的目标基底上构建结构可控的高性能敏感材料层。我们能为您提供的服务包括：

材料定制与沉积

1.使用VSP专利火花烧蚀技术（Spark Ablation）生成 1-20nm 粒径纳米颗粒

2可选单元素材料（如Pt、Pd、Au、Ni等），也可配置多组分或掺杂体系

3不依赖溶剂与墨水，实现无掩膜、干式打印

纳米结构可控构建

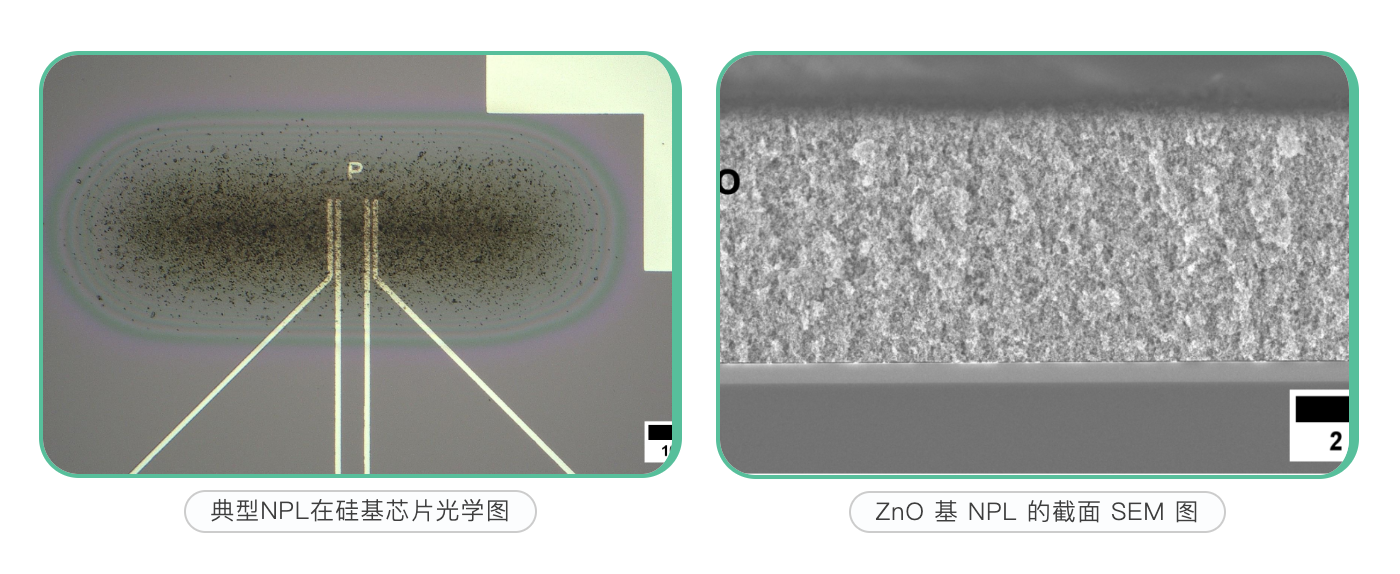

1形成高比表面积、多孔连续网络结构，优化气体扩散路径与活性反应位点

2可根据需求调整沉积厚度、粒径分布、沉积图案/阵列设计等关键参数

3提供单点、微区图案化阵列、多位置对比测试布局

下游适配与协同测试

1可沉积在多种基底上，包括：MEMS芯片、电极结构、玻璃、硅片、陶瓷等

2可选附加服务：低温热处理、导电性能测试、SEM形貌观察、光谱吸收等

如果您是正在寻找更高效气敏材料开发工具的研究人员、关注传感器阵列批量工艺与性能一致性的工程专家、寻求低温兼容性与复杂结构沉积解决方案的产业用户，欢迎来 VSParticle 的展位与我们面对面探讨，一起探索干法纳米打印技术在AI气体传感中的无限可能！
