金矿石中金元素含量的准确测定，是金矿资源勘探、选冶工艺优化及经济价值评估的核心环节。随着易处理金矿资源的日益枯竭，复杂难处理金矿石（如高硅、高碳、微细浸染型矿石）的分析比例显著上升，这对分析方法的适应性、准确性和效率提出了更高要求。本文依据《GB/T 29509.1-2025 载金炭化学分析方法 第1部分：金量和银量的测定》，选用A500塞曼原子吸收分光光度计，利用其优异的扣背景能力和出色的稳定性，对金矿石中金元素含量进行方法验证。

一、仪器与试剂

仪器：A500塞曼火焰型原子吸收分光光度计

试剂：盐酸、硝酸

标准物质：GSB04-1715-2004 金标准溶液

标准样品：GBW（E）070069金矿石成分分析标准物质

二、样品前处理

准确称取2.0g样品（精确至0.0001g）试样于50mL石英烧杯中，移入马弗炉中，由低温缓慢升温至650℃，稍开炉门，在有氧条件下650℃灼烧1h-2h，直至灰化完全，取出，放冷，加少量水润湿，加入10mL王水，水浴中蒸发至近干，取出稍冷，加入10mL（1+1）盐酸，加热溶解盐类，取下冷却，用水冲洗表皿和杯壁，将试液移入100mL容量瓶中，用水稀释至刻度，混匀，静置澄清。同时做试剂空白溶液，上机待测。

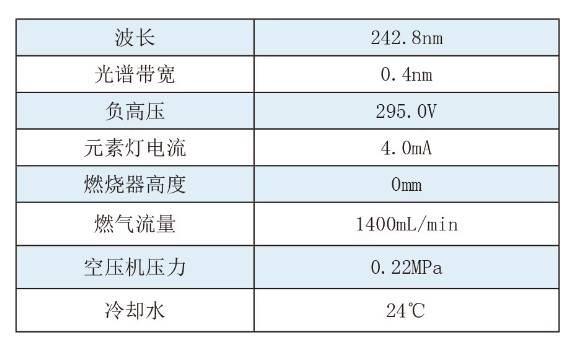

三、实验条件

四、实验结果

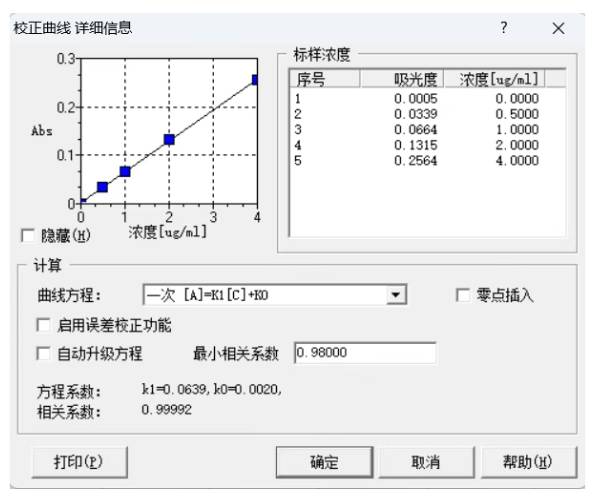

4.1 标准曲线

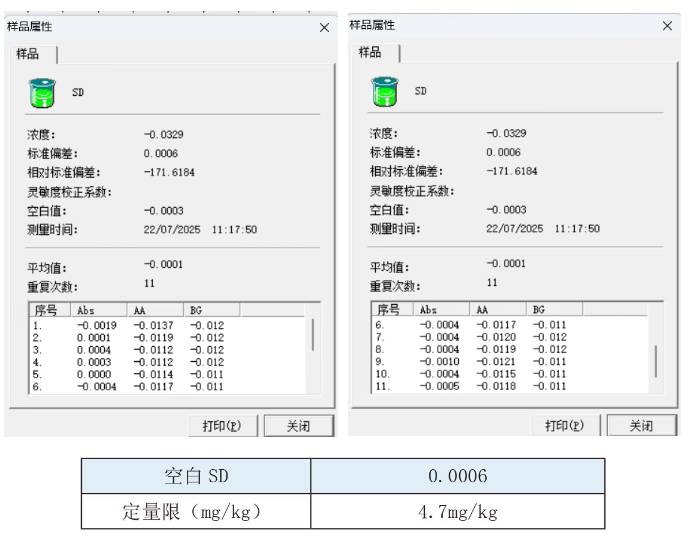

4.2 定量限

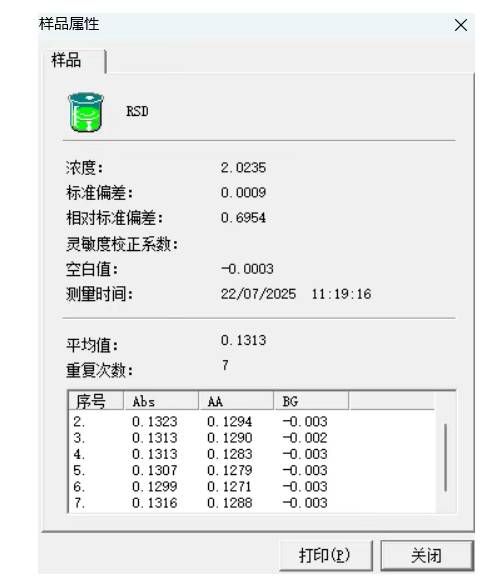

4.3精密度测试（7次）

4.4标准样品测试结果

4.5 稳定性测试

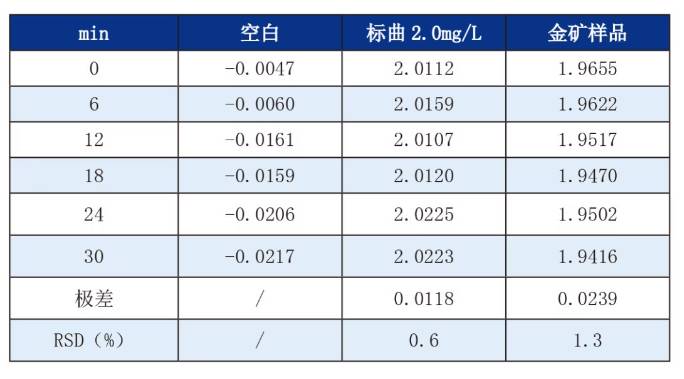

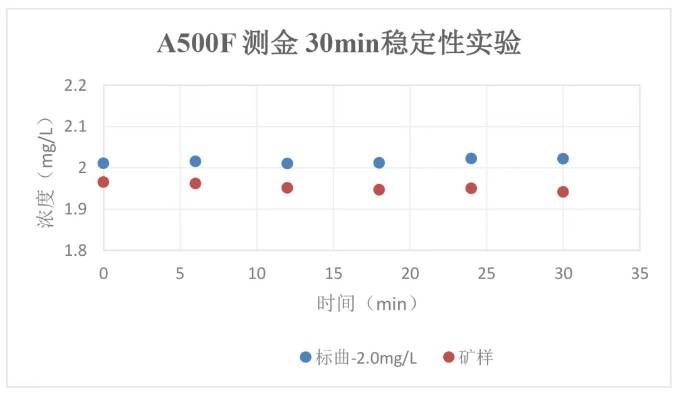

分别对2.0mg/L标准溶液和金矿样品进行稳定性实验，每6min测试一次共6次，检测结果如下：

五、结论

1．定量限为4.7mg/kg，符合标准要求；

2．标准曲线相关系数为0.99992，线性良好；

3．GBW（E）070069金矿石成分分析标准物质测试结果符合质控标准要求；

4.  稳定性实验，分别对2.0mg/L标准溶液和金矿样品进行测试，每6min测试一次共6次，标液测试结果RSD为0.6%，实际样品测试结果RSD为1.3%，满足日常大批量样品测试的要求。
