产品系列
产品描述
产品介绍

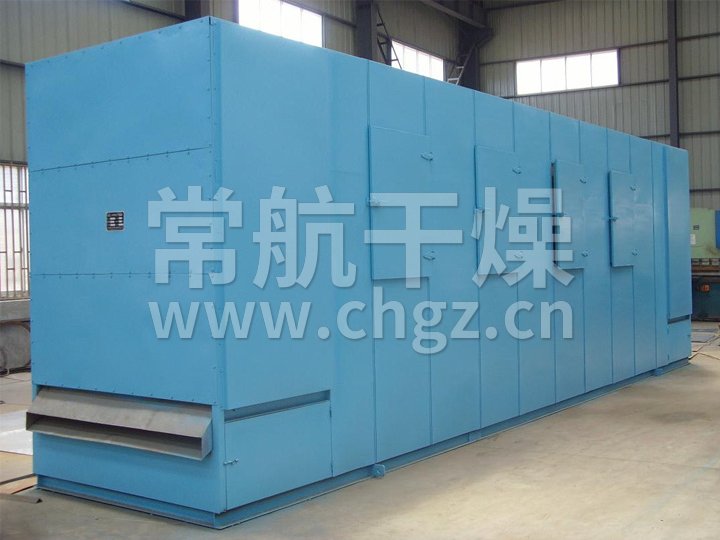

DW系列多层带式干燥机是成批生产用的连续式干燥设备,用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适;该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点,
对脱水滤饼类的膏状物料, 需经造粒或制成条状后方可干燥。
概述
DWB系列多层带式干燥机适用于大规模生产干燥速率较低的难干燥物料,设备结构紧凑,占地面积小,操作简单,维护方便、运行稳定。可根据物料的干燥特性设计成不同的热风循环干燥形式,是热风循环烘箱的延伸和改进,广泛应用于冶金助剂、化工、食品、包装等领域。随着企业技术进步,产品技术含量的提高,多层带式干燥机已具备满足大生产、多元化、集中控制、连续生产的能力。具有高效、节能、易于管理的优势。
结构示意图
技术规格
型号 | DW3-1.2 -8 |
DW3-1.2 -10 |
DW3-1.6 -8 |
DW3-1.6 -10 |
DW3-2-8 | DW3-2-8 |
单元数 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
带宽(m) | 1.2 | 1.6 | 2 | |||
干燥段长(m) | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
铺料厚(mm) | 10-80 | |||||
使用温度(℃) | 50-140 | |||||
蒸汽压力(Mpa) | 0.2-0.8 | |||||
蒸汽耗量 (kg/h) | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 |
换热面积(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
干燥强度 kg水/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 |
风机数量 | 14 | 17 | 14 | 17 | 14 | 17 |
内机总功率(kw) | 30.8 | 37.4 | 42 | 51 | 56 | 68 |
设备总功率 (kw) | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 |
外形尺寸(L×W×H) | 9.77×2.2 ×4.5 |
11.77×2.2 ×4.5 |
9.77×2.6 ×4.7 |
11.77×2.6 ×4.7 |
9.77×3.06 ×4.9 |
11.77×3.06 ×4.9 |
总重 kg | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
注:图中所示蒸发水量视物料干燥温度,铺料厚度及停留时间而定。
