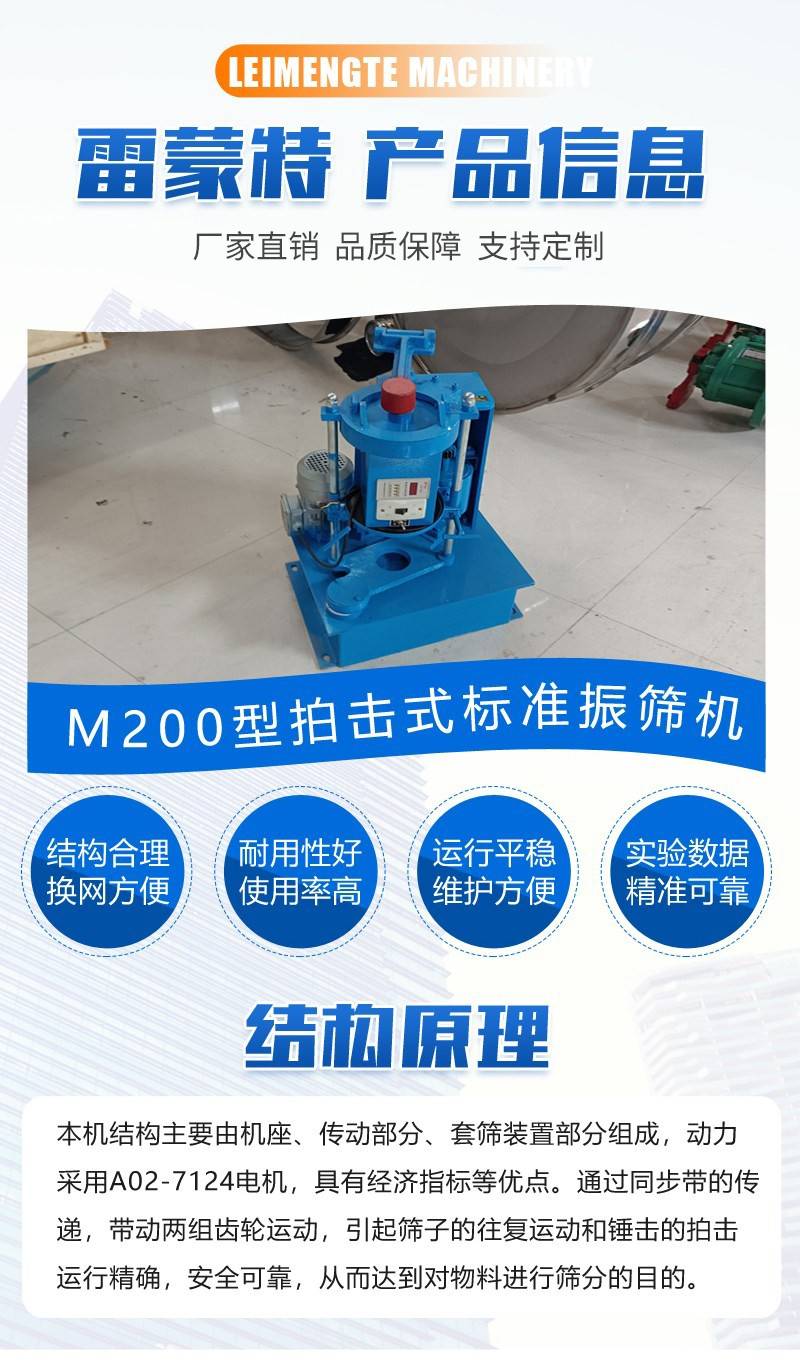

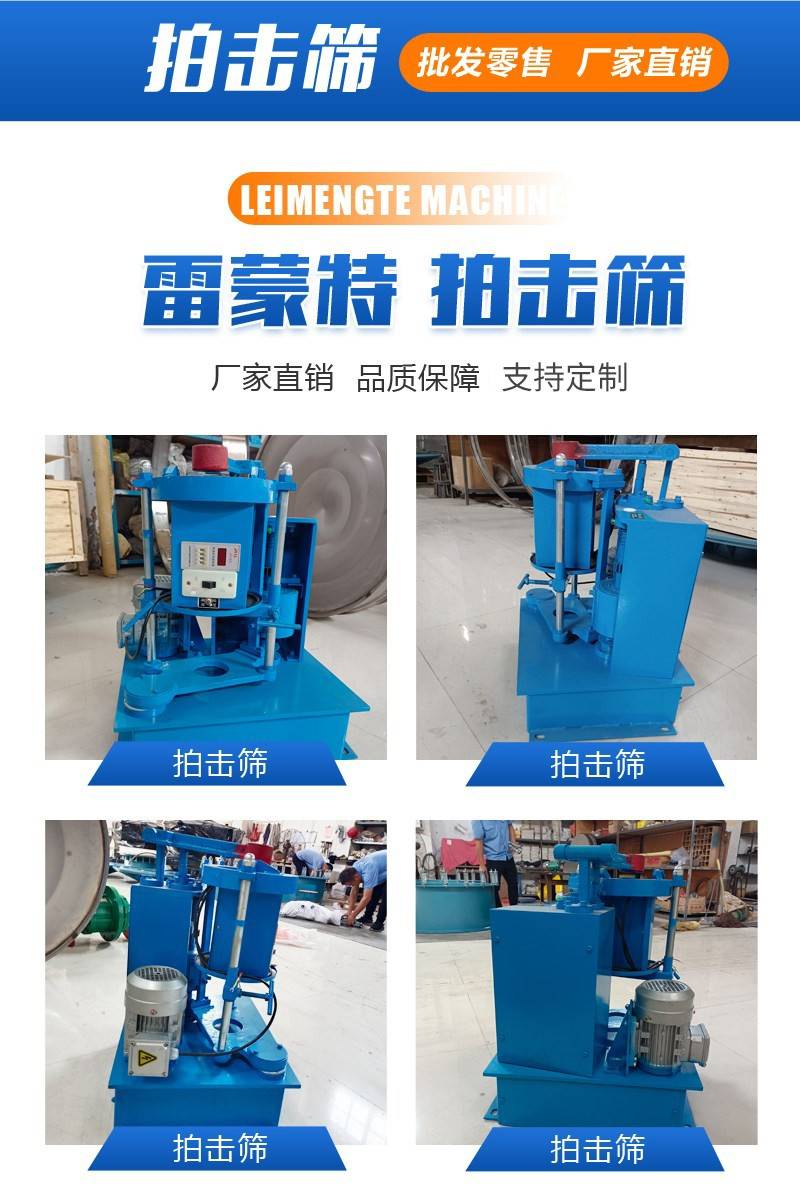

拍击筛即拍击式振动筛，是一种用于实验室物料粒度分析的检测设备，通过水平往复与

垂直拍击的复合运动完成筛分作业 。设备主体包含机座、筛具及传动机构，支持Φ75mm

至Φ200mm 等多种尺寸试验筛的装夹，并配有自动停机装置 。该仪器在地质、冶金、化工、

医药等领域的科研与生产环节中应用广泛，特别适合磨料及超硬材料的分级检测 。

工作原理与结构特点

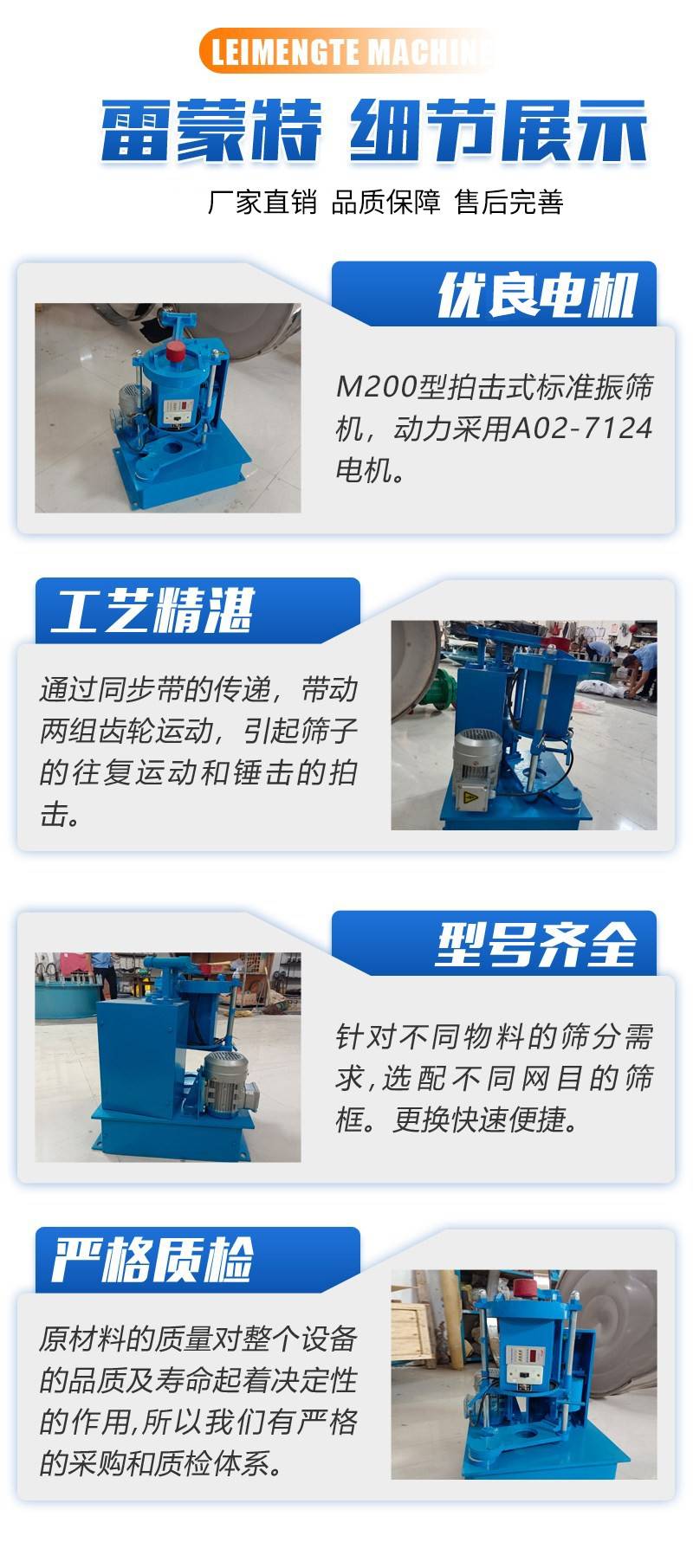

‌复合运动筛分‌：电机经同步带和齿轮变速驱动主轴，偏心轮带动筛具水平往复运动，同时

凸轮机构驱动拍锤垂直拍击筛盖上盖，形成双向振动 。

‌核心结构组成‌：

‌机座‌：支撑固定基础，内置电机、传动部件和润滑系统，部分型号支持自动润滑 。

‌筛具‌：承载标准试验筛，配备专用夹具和蝶形紧固螺母，装夹灵活牢靠 。

‌传动机构‌：采用同步带 + 齿轮传动，齿轮非直接接触，磨损小，传动精确一致性好 。‌‌

技术优势‌：结构设计紧凑轻便，维护简单，配件易更换；运行环保洁净，定时自动停机

确保检验一致性 。‌‌

‌主要应用领域‌：

‌行业范围‌：地质、冶金、化工、建材、医药、国防、食品、饲料、颜料、陶瓷、矿山、

磨料、粉末冶金等 。

‌典型物料‌：普通磨料、超硬材料（如金刚石微粉）、土壤、矿物、粉体、浆液料等 。‌‌

‌

‌‌
