麦克应用之化学吸附—使用气体混合器为AutoChem提供自定义的气体混合气(20191021)

麦克默瑞提克(上海)仪器有限公司  2019-10-22  点击771次

ApplicationNote 123


使用气体混合器为AutoChem提供自定义的气体混合气


AutoChem的气体混合器可使用户无需购买定制混合气瓶而进行一系列不同气体浓度的实验。为达到AutoChem的最优性能,混合气压力必须稳定且在10-15psi之间。通常的气体混合器无法满足这一需求,但AutoChem可以通过配备背压调节器和放空线路,然后混合器提供足量的气体,从而达到上述压力要求。

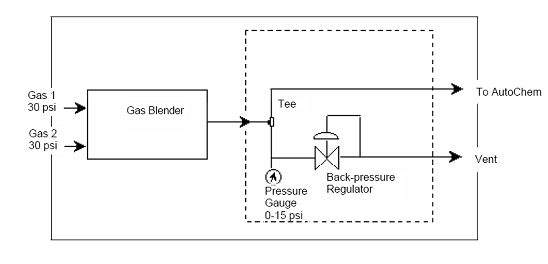

下面的示意图说明了双组分混合器所需的配置。用户可自行配置或从麦克仪器公司购买配件,部件号为No.291-33006-00

在AutoChem中使用气体混合器的基本参数设置为:

  • 气体混合器需要选定为AutoChem的Manual Mixer模式,从AutoChem应用程序的Unit菜单中选择Gas Selections可访问该选项。

  • 气体混合器的气体入口压力设定为30 psi。

  • 混合器的气体流速必须大于AutoChem的流速设定值。例如,若AutoChem使用20 sccm的参比流速和20 sccm的载气流速,则总流速为40 sccm。为保证入口压力稳定,混合器必须提供80 sccm的气体流速,多余的40 sccm放空出去。

  • 通过使用背压调节器和放空阀使混合器的出口压力降低至10-15 psi。调节器将多余的流量经放空管放空。

这种设计的另外一个特点为可防止供应气体造成混合器的污染或倒吸。当用户进行更改气体流量(Change Gas Flow)的指令或者AutoChem在不使用背压调节器和放空管线完成分析,则这时所产生的混合气体将停止进入仪器中,且仪器阀也将关闭。混合器的质量流量控制器将打开并继续供气。此时若无背压调节器和排空管,气体在混合器中混合且无法排出,导致混合器内压力持续增高,进而会引起气体倒吸,并在气体混合器和气瓶中产生非常危险的气体混合。
以上这些参数(压力和流速)仅用来演示在AutoChem上气体混合器的使用。需要注意的是,这些流速和压力并不适用于所有实验。AutoChem用户需要通过实验来确定混合器的最佳的入口压力和流量。

资讯获取:www.micromeritics.com.cn;  www.micromeritics.com

产品咨询/技术交流合作:021-51085884

服务热线:400-630-2202

应用支持邮箱(数据处理/分析方法咨询):application.china@micromeritics.com

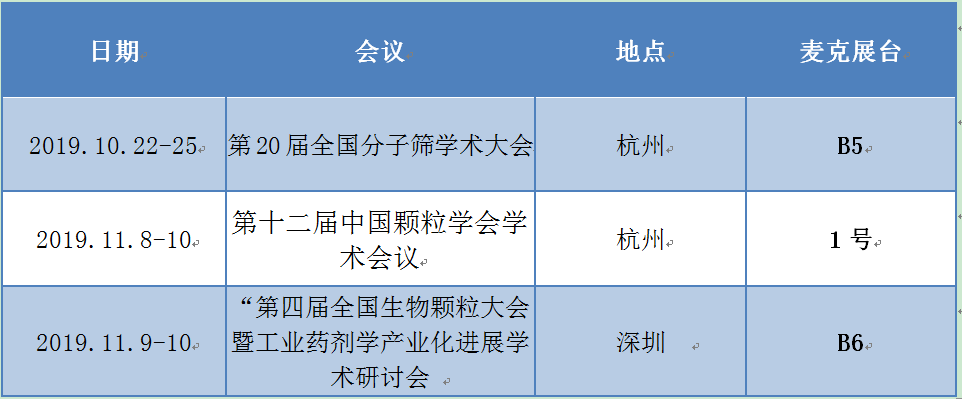

后续会议安排:
