在粉体制造领域，“看不见颗粒形貌，就摸不准产品质量”早已是行业共识。过去很长一段时间，国内众多生产企业都陷入两难：进口图像粒度仪价格动辄数十万，后期维护成本居高不下；传统检测手段又只能给出粒度分布数据，无法直观呈现颗粒真实状态，难以支撑精细化生产的需求。近期，我们走访了珠三角、长三角十余家不同领域的粉体生产与检测实验室，实测验证了国产PIP8.1型颗粒图像处理仪在不同场景下的落地表现，看到了国产颗粒检测设备正在重新定义行业的效率标准。

在河南某金刚石微粉生产企业的质检车间里，检测主管李工给我们演示了PIP8.1的全流程操作：从制样、显微成像到生成完整检测报告，全程耗时不到2分钟。作为国内金刚石微粉粒度测量标准的指定推荐仪器，它完全适配行业的特殊检测要求——过去企业用传统方法，只能通过筛分得到大致粒度区间，无法统计颗粒的长短径比和圆度，导致下游客户经常反馈“同一批次产品加工性能不稳定”。现在通过PIP8.1，质检环节可以直接锁定少量异形大颗粒的占比，从源头把控产品的一致性，该企业引入设备后，下游客户的质量异议率直接下降了42%。

在广东某涂料研发实验室，研发负责人向我们展示了PIP8.1解决行业痛点的独特优势：之前研发新型哑光涂料时，团队始终无法解决“同一配方不同批次光泽度波动”的问题，用激光粒度仪反复测试粒度分布，数据始终显示在合格范围内。直到用PIP8.1对样品进行单颗粒成像分析，才发现不同批次的填料颗粒形貌差异巨大——部分颗粒呈现针状形态，直接影响了漆膜表面的漫反射效果。通过该设备的长短径比统计功能，团队快速建立了形貌管控标准，仅用两周就完成了配方优化，将产品光泽度的波动范围控制在±2°以内。

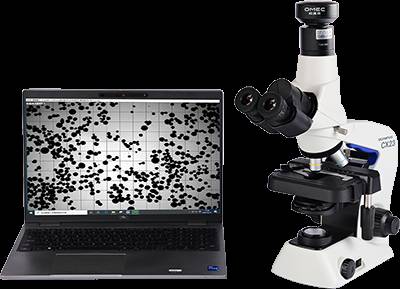

走访中我们发现，PIP8.1的核心竞争力，恰恰在于它跳出了“单纯追求参数堆叠”的行业误区，完全围绕国内用户的实际使用场景做优化。500万像素高速CMOS传感器搭配奥林巴斯光学系统，既保证了0.5μm级颗粒的成像清晰度，又避免了过高像素带来的处理速度慢、对制样要求苛刻的问题；兼容USB2.0/3.0双接口的设计，让实验室里新旧不同的电脑都能直接连接使用，无需额外升级硬件；设备的重复性误差控制在1%以内（标样D50偏差），远高于行业常规标准，完全满足工业级质检的高频次测试需求。

更值得关注的是它的“辅助验证”价值：几乎所有受访实验室都提到，激光粒度仪、纳米粒度仪等常规设备，在遇到低含量异常颗粒、特殊形貌粉体时，很容易出现数据偏差，而PIP8.1可以通过直观的图像直接验证数据的真实性，相当于给整个检测体系加上了一道“安全锁”。在某新能源材料企业的实验室里，工程师借助这台设备，发现了激光粒度仪漏检的微量团聚大颗粒，提前规避了电池极片涂布出现划痕的风险，避免了数十万元的产线损失。

从过去依赖进口设备，到如今国产仪器在核心应用场景实现反超，PIP8.1的市场表现，正是国内颗粒检测领域技术升级的一个缩影。它没有走“低价低质”的老路，而是以精准的场景适配、稳定的性能表现、高性价比的落地优势，成为了众多粉体企业从“合格制造”迈向“精品制造”的核心检测工具。随着国内各行业对粉体材料的精细化要求不断提升，这类真正扎根产业需求的国产科学仪器，正在释放出更大的行业价值。
