Science:化学合成半导体纳米孔石墨烯


来源:石墨烯联盟

[导读]  西班牙加泰罗尼亚纳米科技研究所Aitor Mugarza, César Moreno和西班牙圣迭戈·德孔波斯代拉大学Diego Pea团队合作,报道了一种化学分子前驱体聚合制备1 nm孔半导体石墨烯的新策略。

中国粉体网讯  西班牙加泰罗尼亚纳米科技研究所Aitor Mugarza, César Moreno和西班牙圣迭戈·德孔波斯代拉大学Diego Pea团队合作,报道了一种化学分子前驱体聚合制备1 nm孔半导体石墨烯的新策略。

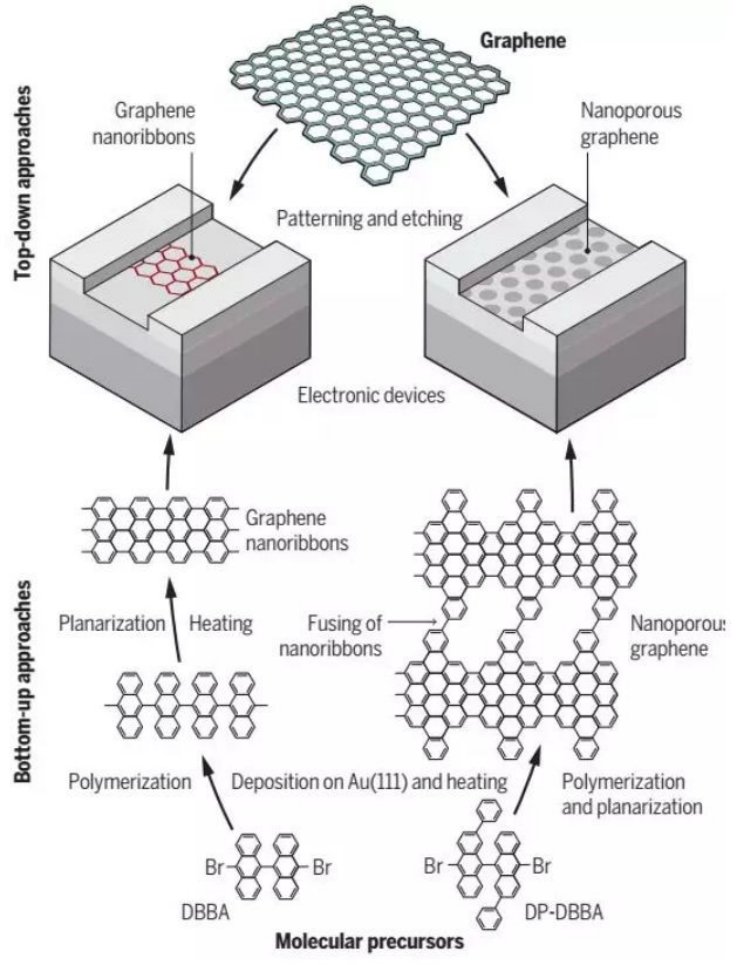

研究人员采用类似石墨烯纳米带的合成策略,以DP-DBBA为分子前驱体,在Au(111)单晶表面。在200℃时分子开始聚合,在400℃左右开始形成纳米带。和之前的石墨烯纳米带不一样的是,这种石墨烯纳米带结构并不是规则的直线型,因此,当进一步进行450℃的退火操作时,石墨烯纳米带并没有继续变宽形成更宽的纳米带,而是聚合形成纳米孔结构的石墨烯。




(中国粉体网编辑整理/墨玉)

注:图片非商业用途,存在侵权告知删除!
