振动干燥机——常规环境下固态电池粉体量产自动化系统解决方案

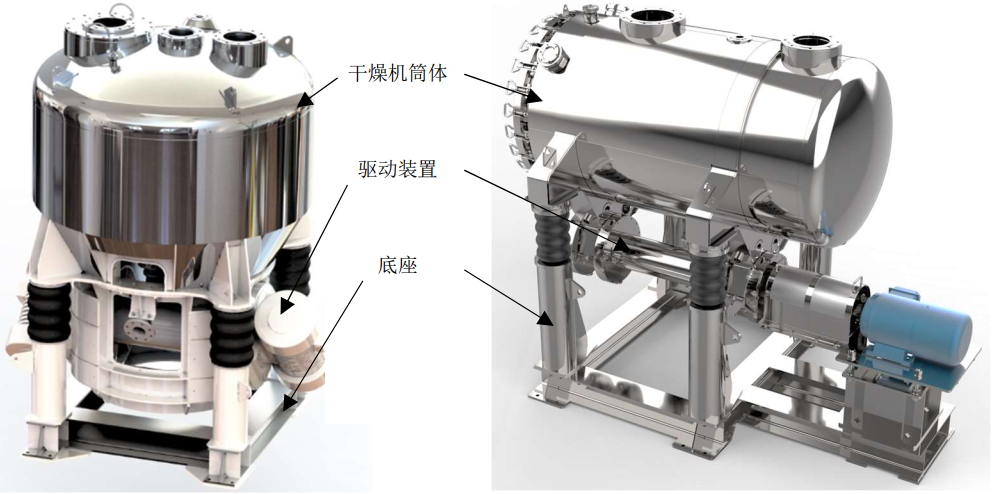

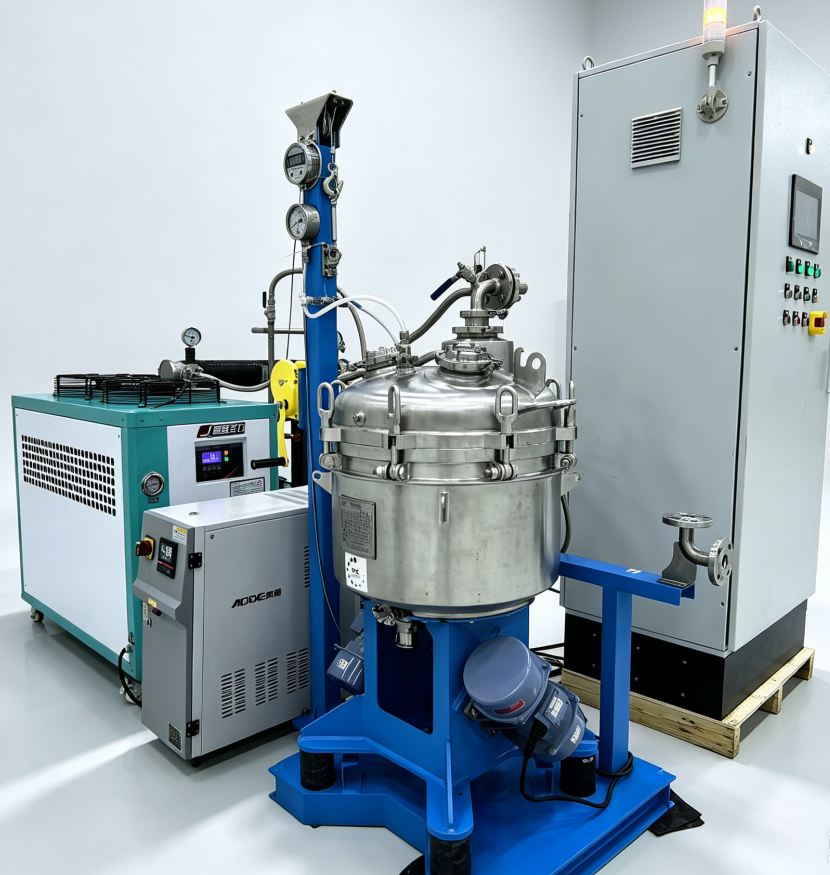

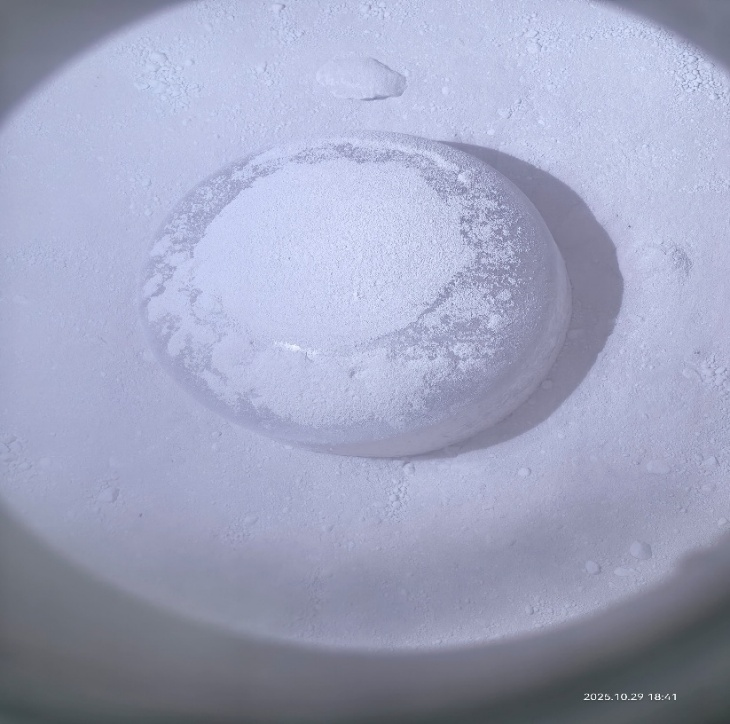

当前固态电解质材料对水、氧高度敏感，生产过程对物料含液量要求达到 PPM 级别，传统工艺高度依赖手套箱、干燥房，制约固态电池材料规模化量产。上海森永工程设备股份有限公司深耕粉体处理装备技术，创新开发出可在常规环境实现全自动运行的粉体处理整套装备，打破手套箱、干房的场景限制，为固态电池产业提供量产级系统化解决方案。针对固态电池粉体处理工序的核心行业痛点，基于日本技术森永重点推出振动干燥创新装备产品。设备依靠底部激振器产生周期性振动，物料在惯性力作用下沿筒体内壁环向翻滚流动。干燥作业时，夹套通入蒸汽、热水或导热油等热媒对筒体加热，在真空条件下将热量传递至湿物料，促使物料内湿组分快速挥发；物料持续翻滚，能够和传热面充分接触，实现物料高效、均匀干燥，物料最低含水率可达数个 PPM。核心特点：1.整机高度密封，隔绝水氧，绝压可达 5Pa 以下；2.干燥完成后物料含液量＜100 ppm；3.全自动进出料，实现实验室手套箱工艺到常规环境量产的无缝衔接；4.无轴封、无内部搅拌构件，避免引入杂质；排料顺畅，物料残留少；5.工作温度区间 30~280℃，批次处理能力 5L～6250L。主要应用场景：1.氧化物、硫化物固态电解质浆料与粉体极致干燥；2.硫化锂合成反应（2LiOH + H₂S → Li₂S + 2H₂O）工艺配套；3.硫化锂、五硫化二磷、氯化锂等原材料干燥处理；4.三元材料、六氟磷酸锂、双氟类粉体材料的极致干燥。试验案例：1.硫化物固态电解质，70%烷类含液量， 2h干燥到100ppm以下；2.硫化物固态电解质，90%脂类含液量， 3h干燥到100ppm以下；3.硫化物固态电解质，80%醚类含液量， 8h干燥到100ppm以下；4.原材料氯化锂，1%含液量，2h干燥到100ppm以下；
