2026 年上半年，国内固态电池公开投资项目超过 40 个，全赛道规划总投资额超 500 亿元。但真正先落地的钱在设备端：9 家头部锂电设备公司 2026 年中报合计合同负债 324.8 亿元，相当于其半年营收的 104%。

原因很直接——硫化物电解质遇水即生成有毒气体，产线要在露点零下 60℃ 的环境里运行，现有液态产线约九成无法复用。电池厂想上固态线，第一笔支出不是买硫化锂，而是向设备商下中试线订单。单 GWh 全固态产线设备投资 15 亿至 18 亿元，是液态产线的 8 至 12 倍。

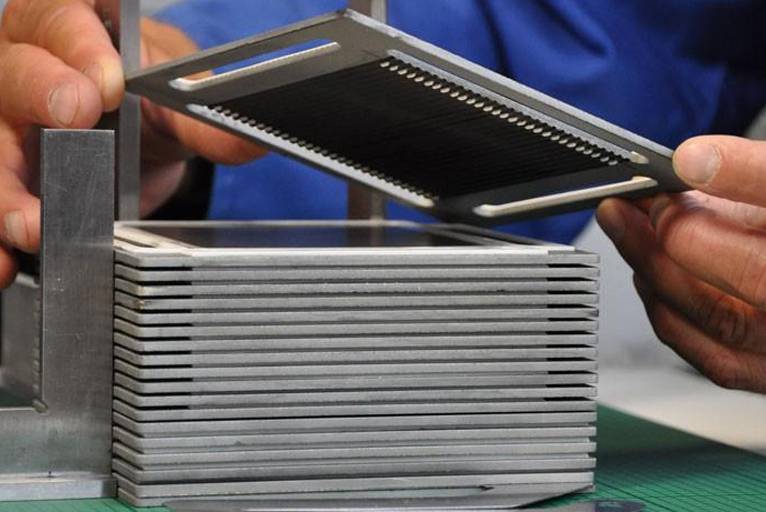

一、固-固界面：被反复讨论的量产工艺难题

"固—固界面接触"被公认为固态电池产业化的核心瓶颈，目前主流解法是温等静压——从各个方向均匀施压，把电芯压致密。

但有一个前置条件很少被讨论：等静压解决的是"把已有颗粒压得更紧"，它并不改变颗粒本身的尺寸与分布。如果粉体里存在微米级团聚体和一段拖得很长的粒径尾端，压得再紧也只是把大颗粒挤在一起，孔隙与应力集中依然存在。

换句话说，界面的接触质量，在压制之前就已经被浆料分散工序决定了大半。

二、分散工序里的三个变量：粒径、分布尾端、批次一致性

粒径决定比表面积与接触活性；分布尾端决定"最大的那些颗粒"——D50 合格但 D99 拖尾的浆料，尾端颗粒会在电解质膜中形成局部缺陷；批次一致性决定放大后的良率能否稳定。目前众多行业头部材料企业已把硫化物固态电解质粒度目标定在 500 纳米以下，这三个变量正从"可优化项"变成"门槛项"。

在固态电解质体系的实验验证中，经均界超高压微射流分散处理后，材料 D50 降至 600 纳米以下，离子导电率提升约 7 倍。值得说明的是，这组数据来自 300MPa的微射流处理压力、55 遍循环的工艺组合而成，高压并非工艺的最终目的，把颗粒打进目标区间并压住尾端大颗粒才是。

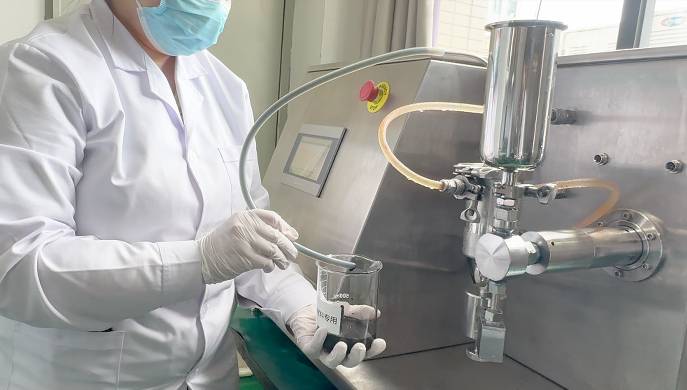

三、 均界超高压微射流均质机：从实验室到量产线性放大支持

均界微射流以 420MPa 设计压力、自研自产的金刚石交互容腔，以及 Y 形、Z 型、YZ 复合三类专利通道构成技术底盘。

但比峰值参数更关键的，是产品线结构：HPW-10/20 实验型、HPW-250 中试型、HPW-500 量产型，工艺参数可线性放大——实验室跑通的粒径与分布，尽量在中试与量产端复现。这对固态电解质从十吨级走向百吨级，尤为关键。

结语

固态电池的下一关，不在参数表上的压力数字，而在分散工艺能否被稳定复现。均界微射流支持实验验证：客户可免费寄样，由材料实验室完成分散测试并出具粒径分布报告，先看到自己材料的数据，再决定工艺路线。
