在半导体、电子制造和航空航天等高端行业，环氧树脂是核心材料。但你是否遇到过产品开裂、粘合失效或耐热性变差？ 这些往往是因为聚合不完全导致的“假固化”。

如何精准把控固化程度，降低生产废料损耗？

安东帕带来了颠覆性的质控利器——Julia DSC 300 差示扫描量热仪。

不完全固化的隐形危害

✖耐热下降：导致元器件高温失效。

✖ 粘合失效：精密组件极易分层脱落。

✖ 废料激增：严重影响企业量产效益。

安东帕 DSC 技术通过直接测量残余放热量与玻璃化转变温度（Tg），彻底看清聚合物的交联演变。

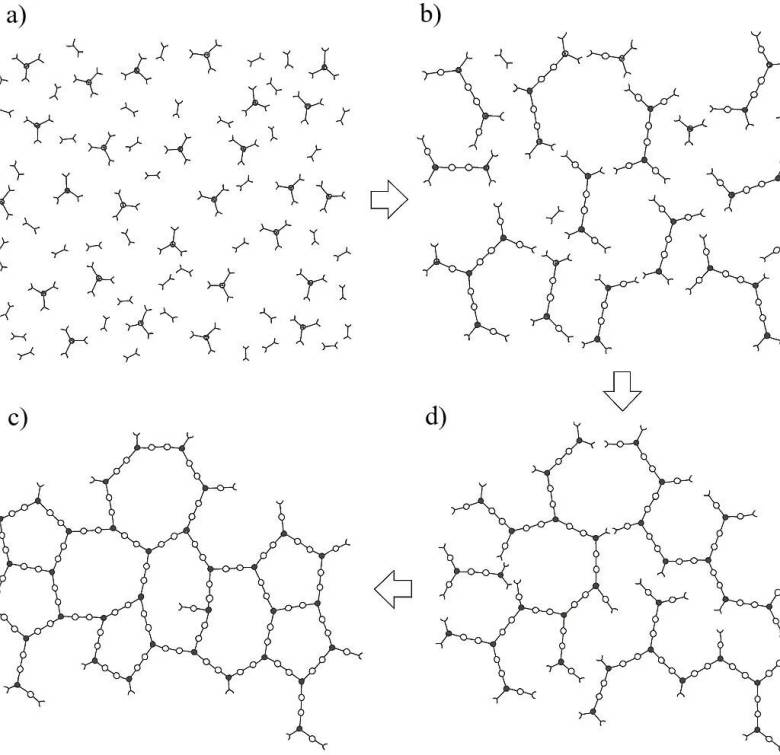

图1：热固性聚合物固化阶段的示意图

用数据为工艺优化引路

我们对加热固化型树脂 EPO-TEK® 323LP 进行了全方位“体检”：

图2：Julia DSC 300

原样状态：交联潜力巨大

• 出现强放热峰。

• 峰值 131.32°C。

• 放热 515.15 J/g。

• 结论：体系仍有大量未反应基团。

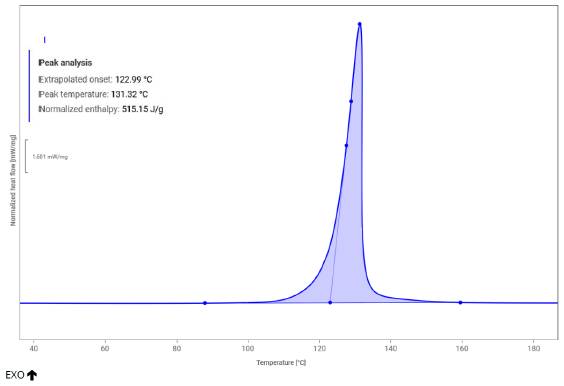

图 3: 原EPO-TEK 样品的固化反应

120℃ / 120分钟：部分固化

• 放热大幅缩小。

• 降至 3.14 J/g。

• 峰值右移至 142.78°C。

• 结论：空间位阻加剧，仍需更高热能驱动。

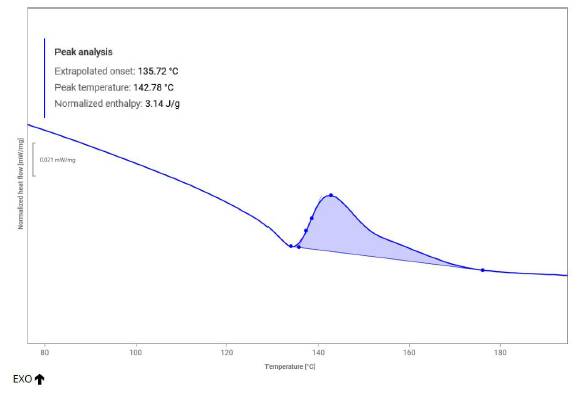

图4：EPO-TEK 在120℃预固化120分钟

150℃ / 60分钟：完全交联

• 无交联放热峰。

• 仅剩 Tg 转变台阶。

• 用时缩短一半。

• 结论：更高温度实现了更高效、更彻底的交联。

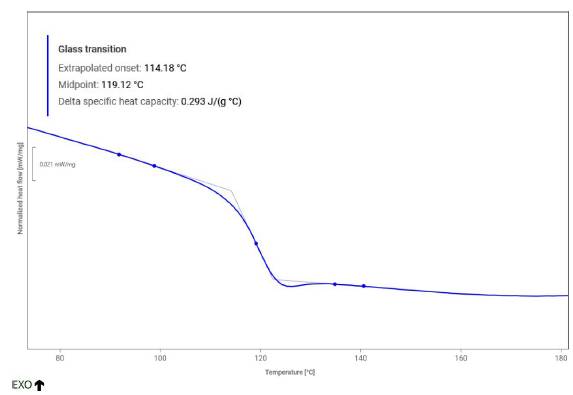

图5：EPO-TEK 在150℃预固化60分钟

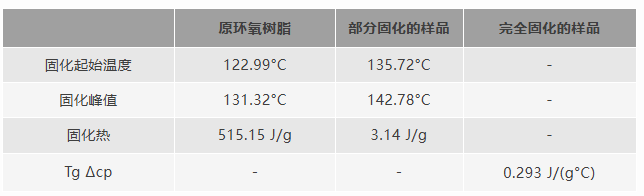

表1：评估EPO-TEK固化

全面升级您的质控体系

选择安东帕，您获得的不仅是数据，更是竞争优势：

✅降低损耗：从源头杜绝不合格品流出。

✅提效降本：精准优化烘烤温度与时间。

✅赢取客户：为高端供应链提供无可挑剔的质量证明。

专属福利：限时“零元测样”通道开启！

光看数据不够过瘾？您的环氧树脂体系是否也存在“假固化”或工艺瓶颈？安东帕宠粉福利来袭！

我们把 Julia DSC  实验室搬到您身边，现面向聚合物、制药、半导体、电池、食品、化妆品等行业，即日起至10月31日开放【限时免费测样】名额！

▶ 免费寄样测试：把您的样品寄给我们，由安东帕应用专家亲自为您完成 DSC 循环测试，并出具官方热分析数据报告。

邮寄地址：韩工 18017315827，上海市闵行区合川路2570号科技绿洲三期2号楼11层

▶ 实验室自测：欢迎携带样品前往四大实验室（上海、北京、广州、成都）进行现场测试。

⏱️ 名额有限，先到先得！👇 参与方式

识别上方二维码，参与活动
