在新能源革命、5G/6G射频器件、精密光学、航空航天、高导热基板等领域，无机非金属功能材料已成为不可或缺的战略级基石。这些材料对超细粒径（D50≤100nm甚至50nm）、极窄分布、零金属污染、低温无损伤的要求越来越严苛。任何金属离子引入或温升失控，都可能导致电导率下降、抛光缺陷、热失控风险、批次报废。

易勒专克

“高硬度+高纯度+纳米级”三大难题

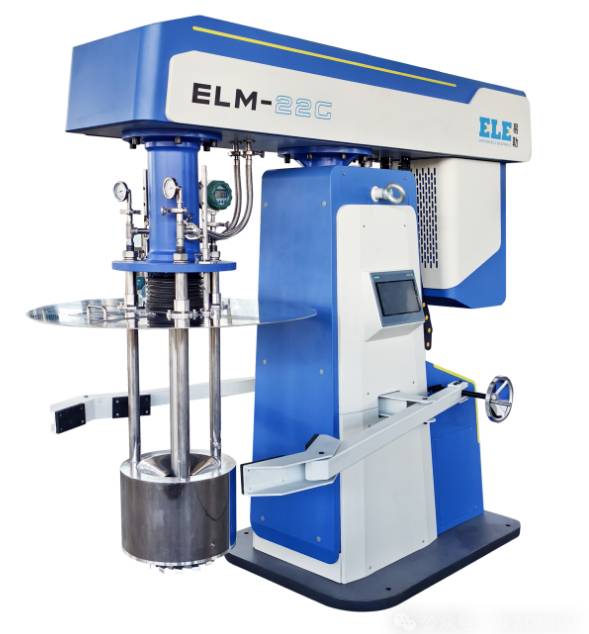

全陶瓷零污染系统：研磨腔、搅拌系统、筛网全部氧化锆/碳化硅材质 + 专利双端面机械密封，ICP实测铁/锌等杂质零增长；

极致温控 + 高强度剪切：多重冷却 + 大面积管状栅网分离，温度稳定<35–45℃，高硬物料也能高效纳米化；

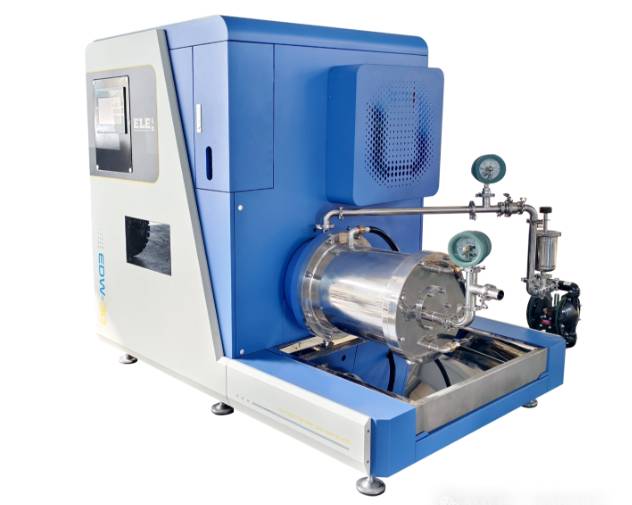

全系列覆盖：从实验室0.5L到工业1000L，匹配研发验证到万吨级量产。

01

真实客户数据验证

铈抛光粉

（光学级高硬度、高价值）

初始D50 ≈ 300nm → 目标≤100nm；

0.3mm氧化锆微珠 + 温控<35℃；

最终D50稳定88nm，金属杂质零增加。

应用反馈：精密光学元件表面粗糙度Ra降低15%，抛光效率提升30%。

碳化硅浆料

（结构/功能陶瓷、第三代半导体基板原料）

固液比1:1.3，30–40分钟；

D50：3.665μm → 0.485μm（亚微米稳定）；

D90显著收窄，粘稠度控制在“稀酸奶”级，流动性良好。

钛白粉高纯浆料

（光学/功能填料、电子级）

粉末1000g + 分散剂13g + 超纯水2333g，30–80分钟；

D50：2.092μm → 0.525μm；

粘稠适中、流动性佳，适合连续化生产。

磷酸铁锂正极材料

（锂电池核心功能材料）

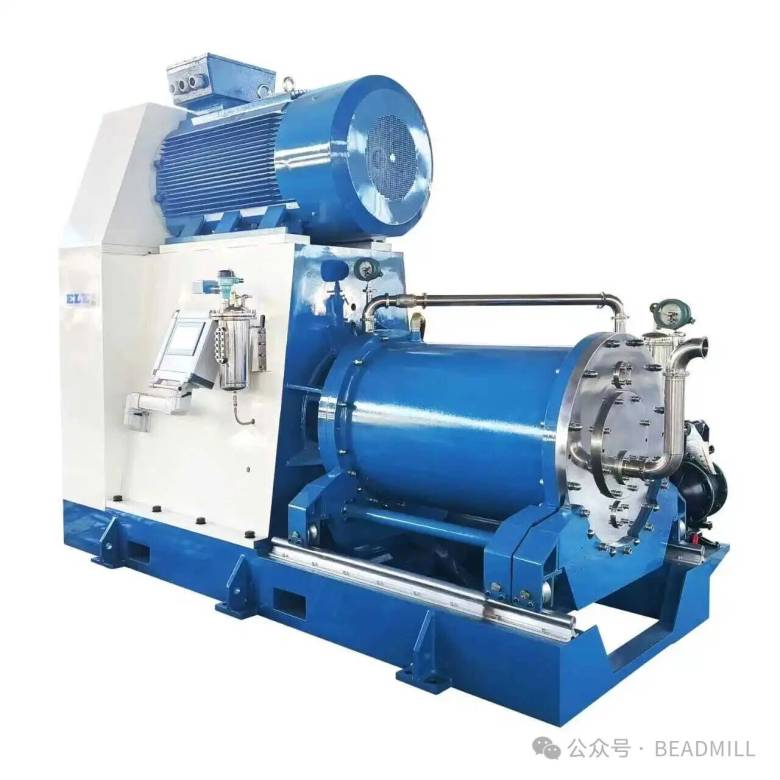

典型固相/湿法工艺精磨段，采用易勒纳米级砂磨机（小尺寸0.02–0.1mm珠配置）；

目标D50<100nm，D90<300nm；

实现高效纳米分散 + 显著降低能耗，助力固态/半固态电池量产线。

固态电解质前驱体

（下一代电池关键无机非金属材料）

两段研磨系统：预研磨 + 纳米级精研磨；

针对高粘、高固含量特性，融合陶瓷零污染 + 精准温控；

实现D50<100nm稳定输出，大幅度降低生产能耗，支持固态电解质规模化。

氧化铝浆料

（高导热陶瓷基板、LED/功率器件填料）

高硬度、高纯要求，采用全陶瓷机型 + 微珠系统；

成功将粒径推至亚微米/纳米级，金属污染控制极致，热导率提升显著。

氮化硅/氮化铝粉体分散

（高导热、高绝缘电子基板材料）

针对超硬、耐腐蚀特性，定制陶瓷砂磨方案；

实现均匀纳米级分散，粒径分布窄，适用于5G射频、功率模块。

碳酸钙超细功能填料

（高档涂料/纸张/塑料改性）

高效取代传统球磨，产量提升10倍以上；

2μm以下占比大幅提高，适用于高端纳米碳酸钙生产线。

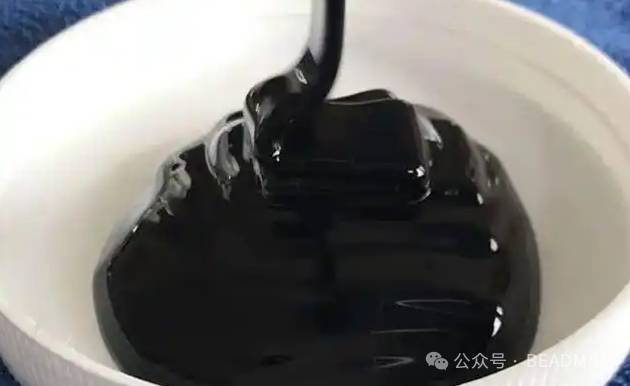

石墨烯/碳纳米管复合浆料

（导电增强、混凝土/电池功能添加）

固含量20%，1–8小时可控研磨；

D50从5.508μm降至1.79μm，后期流动性优化后稳定。

氧化锂/锂盐混合料

（电池前驱体）

低固含量水基，40分钟–2小时；

D50一度达1.515μm（可通过工艺优化抑制返粗）。

不止一台设备，而是整套解决方案

售前：易勒实验室支持免费带料试磨，提供粒径、ZETA电位、ICP杂质全报告；

选型：陶瓷机/真空/防爆/高粘/高固机型全覆盖，匹配您的“三超”物料；

交付：CE认证 + CNC精加工，支持整厂输出（从单机到万吨级电池/陶瓷/涂料线）；

售后：3年配件常备、12个月免费换新、终身成本价维保 + 永久工艺咨询。

全球100+国家，上百家企业连续复购的理由只有一句：“易勒设备，数据真实可靠，用着省心，产品升级有底气。”如果您的氧化铈/氧化铝/碳化硅/磷酸铁锂/氮化硅/固态电解质……正卡在“再细就污染”“温升就失效”“产量品质两难”。立即预约免费带料实验，亲测纳米突破的确定性。
