除尘系统的喷吹控制核心

电磁脉冲阀是脉冲袋式除尘器清灰系统的压缩空气开关，配合脉冲控制仪输出电信号，对滤袋逐排、分室自动喷吹，稳定控制除尘器运行阻力，保障设备持续处理能力与粉尘收集效率，是除尘、工业粉尘治理不可或缺的核心执行元件。 介可视（JIEKES）深耕固气液测控与除尘配套领域，自主研发全品类电磁脉冲阀、气控脉冲阀、智能脉冲控制仪成套产品，严格遵循 JB/T 5916、HJ/T 284 行业标准，覆盖直角、淹没、直通、防爆、经济型、外螺纹法兰、气控七大完整产品线，适配水泥、钢铁、电力、化工、垃圾焚烧、制药、冶金等全行业除尘工况，兼顾常规工况、低压气源、易燃易爆、大口径烟道等复杂现场需求。

基础工作原理

膜片将阀体内部分隔为前、后双气室，整套循环分为关闭、喷吹两大状态：

关闭状态：压缩空气经节流孔充入后气室，后腔压力压紧膜片，封堵出气口，阀门保持闭合；

喷吹开启：脉冲控制仪发送电脉冲，电磁衔铁移动打开后气室放气孔，后腔快速泄压，膜片上浮，压缩空气高速喷出完成滤袋清灰；

复位关闭：电脉冲信号消失，衔铁复位封堵放气孔，后腔压力回升，膜片贴合阀口，单次喷吹流程结束，等待下一轮控制信号。

全系列脉冲阀产品分类及真实技术参数

全系统一基础工况参数：工作压力 0.3~0.7MPa，适用环境温度 - 35℃~+65℃，环境相对湿度＜85%，适配洁净压缩空气；供电支持 AC220V、DC24V 双规格，全部采用标准化零部件材质：

阀体：ADC12 压铸铝合金

先导组件：430FR 不锈钢

膜片：进口丁腈橡胶复合材质

弹簧：321 不锈钢

全部紧固件：304 不锈钢防锈螺丝

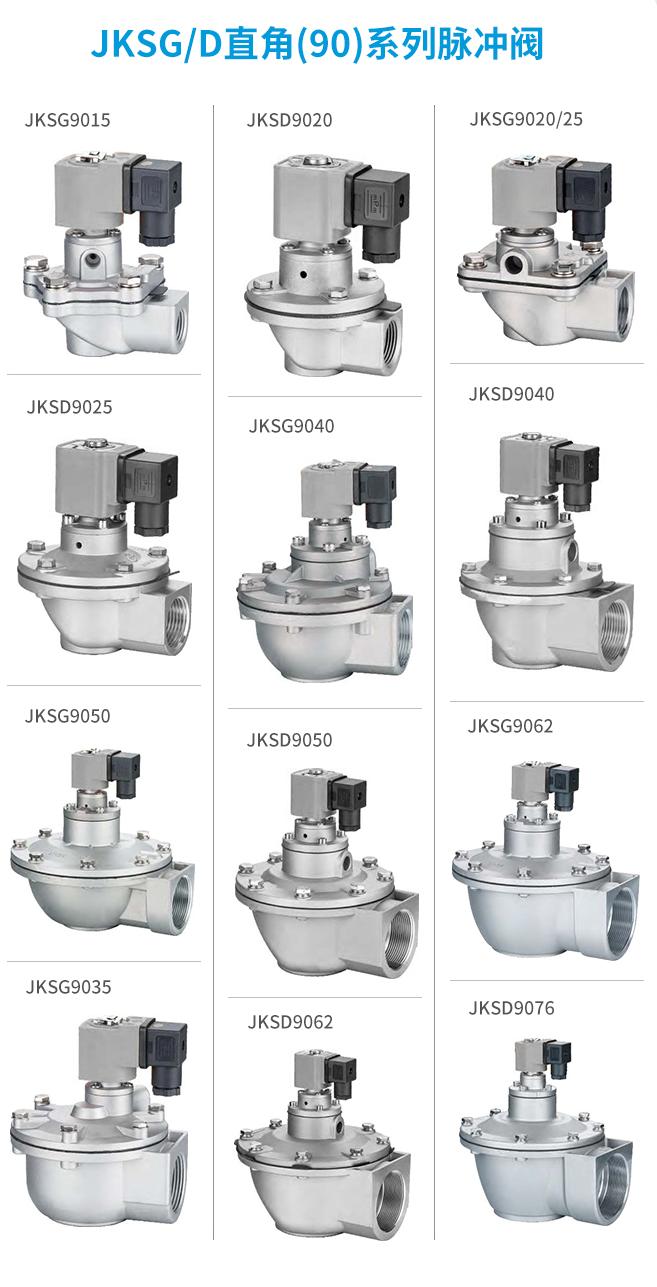

（一）JKSG/D 直角（90°）系列

进出口呈 90° 夹角，气包与喷吹管垂直安装，安装、检修便捷，中小型除尘器通用主力型号。 覆盖规格：JKSG9015、JKSG9020/25、JKSD9020、JKSD9025、JKSG9040、JKSD9040、JKSG9050、JKSD9050、JKSG9062、JKSD9062、JKSG9035、JKSG9076。

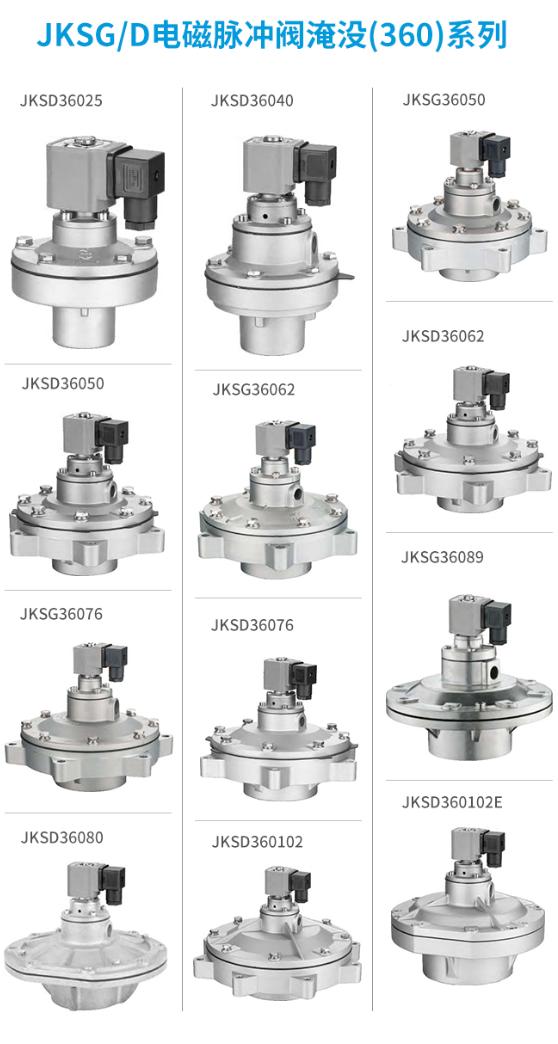

（二）JKSG/D 淹没（360°）系列

直接嵌入气包内部，气流阻力更小、压力损耗低，适配气源压力偏低、大型布袋除尘、大流量喷吹场景。 覆盖规格：JKSD36025、JKSD36040、JKSG36050、JKSD36050、JKSG36062、JKSD36062、JKSG36076、JKSD36076、JKSG36089、JKSD36080、JKSD360102E、JKSD360102。

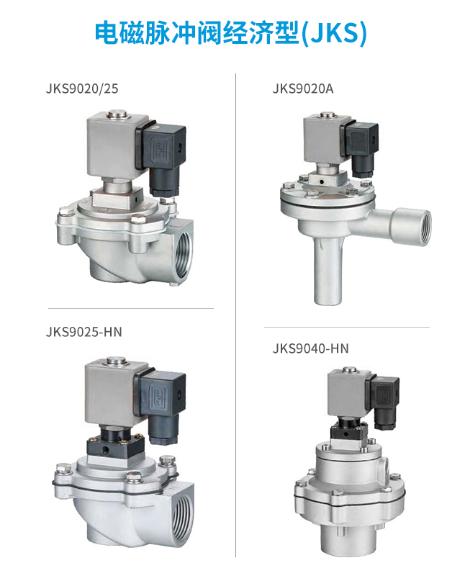

（三）JKS 经济型直角系列

性价比标准化款，基础除尘项目、配套设备批量采购选，型号：JKS9020/25、JKS9020A、JKS9025-HN、JKS9040-HN。

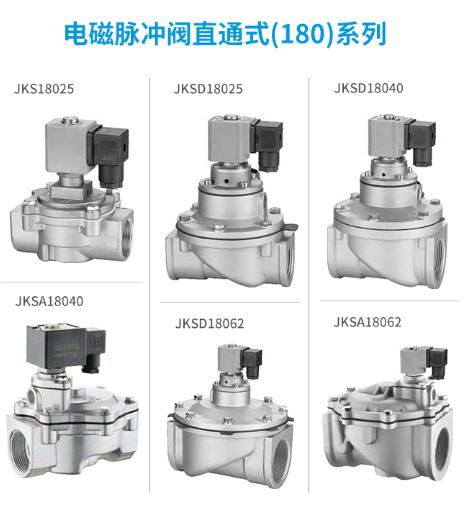

（四）直通 180° 系列

进出口直线贯通，流道通畅、阻力极低，安装空间受限、气箱脉冲除尘器可用，型号：JKS18025、JKSD18025、JKSD18040、JKSA18040、JKSD18062、JKSA18062。

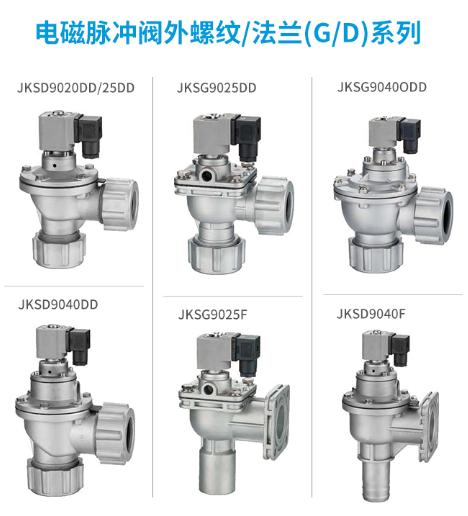

（五）外螺纹 / 法兰 G/D 系列

DD 外螺纹、F 法兰两种连接结构，适配定制化管道、大型成套除尘设备，型号：JKSD9020DD/25DD、JKSG9025DD、JKSG9040DD、JKSD9040DD、JKSG9025F、JKSD9040F。

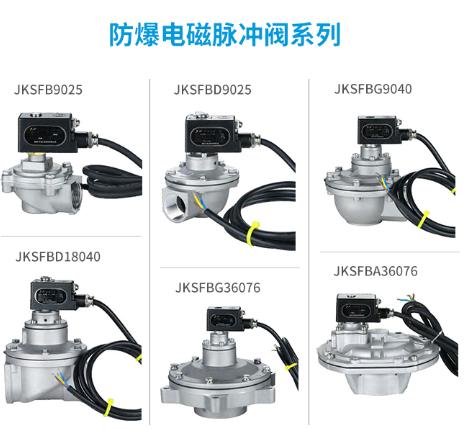

（六）JKSFB 防爆系列

适配化工、煤化工、油气等易燃易爆粉尘工况，防爆电气结构设计，型号：JKSFB9025、JKSFBD9025、JKSFBG9040、JKSFBD18040、JKSFBG36076、JKSFBA36076。

（七）气控脉冲阀系列（JKSQ）

远程气动先导控制，可集中远程联动，户外露天、远距离管路场景适配，配套 2 米内标准尼龙先导气管，型号：JKSQ9025、JKSQG9025、JKSQG9025X、JKSQG9040、JKSQA18040、JKSQG9050、JKSQG9025DD、JKSQG9040DD、JKSQG36076。

配套核心：智能脉冲控制仪成套系统

脉冲控制仪为脉冲阀配套控制主机，分在线式、离线式两大品类，全系列采用微处理器智能芯片，数字化调节参数：

电气参数：输入 AC220V±10% 50Hz，输出 DC24V/AC110V/AC220V，单路输出电流 1A；

调节区间：脉冲间隔 1~9999s，脉冲宽度 30ms~2500ms；

输出路数：1~10 路标准化规格，支持压差远程信号联动启停；

环境适配：工作温度 - 25℃~+60℃，湿度≤85%，具备强工业抗干扰能力；

结构规格：整机尺寸 160×160×75mm，单机重量 0.6kg，可控制柜内置、除尘器外壁直接安装。

介可视脉冲阀核心材质与工艺优势（实测对比）

市面低价脉冲阀普遍存在膜片易老化、螺丝锈蚀、泄压慢、线圈过热烧毁等故障，介可视从核心零部件选材做差异化升级，全部可落地现场验证：

先导头：黄铜材质，导电性能优、电阻更低，低压工况亦可开启；市面竞品多采用普通不锈钢，低压易动作失效；

紧固螺丝：全 304 不锈钢，长期户外、潮湿工况不生锈，检修无断裂风险；竞品多为碳钢镀锌，半年易锈蚀卡死；

泄压通盖：实心一体加工，泄压速度快、密封无渗漏；竞品薄件冲压，长期使用漏气、清灰力度衰减；

电磁线圈：1500 匝满绕铜线，整体浸烫工艺，长时间连续工作不易发热老化；

膜片结构：八孔定位固定，受力均匀，百万次启闭无偏移撕裂；

阀体加工：标准 ADC12 铝合金一体压铸，表面精细化喷涂不易氧化处理，单台阀体净重约 3.4kg，同规格竞品仅 2.6kg，用料充足、结构刚性更强。
