锂离子电池为设备、车辆和能源系统供电——而其核心是一个关键但常被忽视的组件：隔膜。它不仅仅是简单的渗透薄膜，还能防止内部短路，允许离子交换，并直接影响了电池的安全性和效率。

隔膜为何重要？

可靠的隔膜须协同多重角色：

• 通过贯通的通孔结构网络实现高效锂离子传输

• 阻隔颗粒污染物并抑制枝晶穿透，防止内部短路

• 在接近热失控临界温度时触发闭孔，阻断离子传导以遏制热失控蔓延

• 维持化学惰性、电化学耐受性及机械完整性

图1 实际枝晶生长导致的短路过程

孔隙结构直接决定电池的电化学性能、热安全特性及循环寿命，因此精确的孔隙表征至关重要。

| 孔隙表征科学

两类互补表征技术揭示隔膜的多尺度孔隙特征：

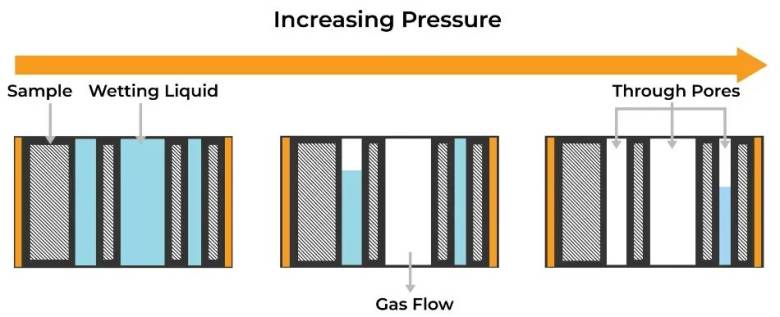

• 毛细管流通孔孔径分析 （CFP）通过使用气压来驱替材料孔隙内的润湿液，用于测量通孔的孔径分布及其对锂离子传输的贡献。孔径的设计需兼顾离子电导率与机械完整性，孔径过大会削弱隔膜强度并增加短路风险。

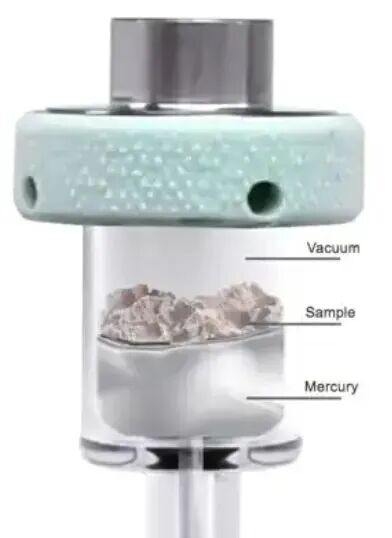

• 压汞法孔径分析（MIP）通过控制压力，迫使汞这种非浸润性液体进入材料的孔隙内部来实现，同时捕获通孔与盲孔，定量表征孔隙率、总孔容及孔隙迂曲度，洞察离子传输路径的复杂程度。

| 案例研究

使用Micromeritics的AccuPore（CFP）和Autopore（MIP）评价Celgard单层和三层隔膜，并进行关联比较：

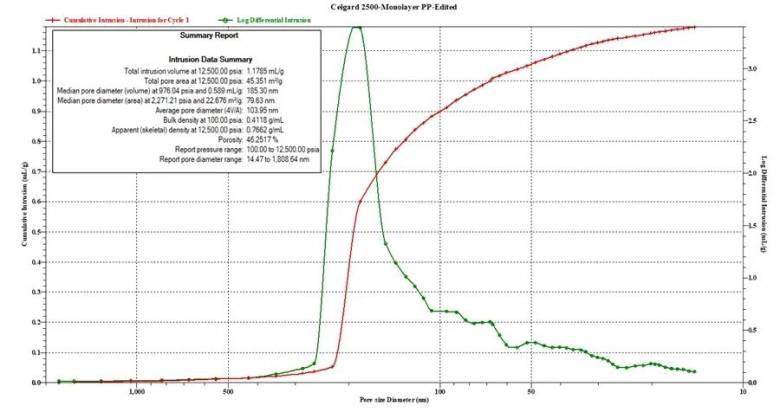

图2 压汞法获得的单层隔膜孔径分布、平均孔径及孔隙率

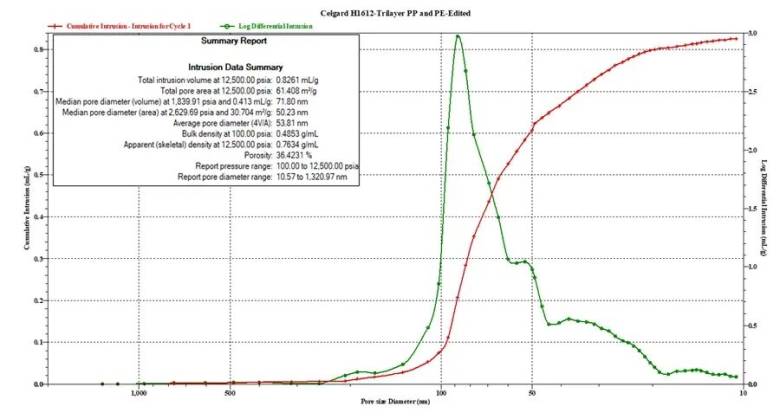

图3 压汞法获得的三层隔膜孔径分布、平均孔径及孔隙率

通过图2，图3对比可看出，压汞法中三层隔膜相比单层隔膜平均孔径更小，孔隙率更小。

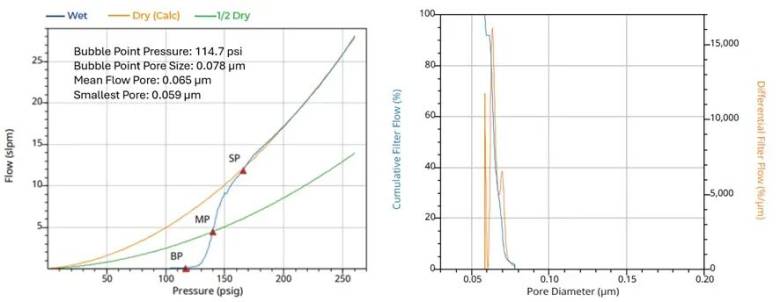

图4 毛细管流法获得的单层隔膜最大、平均、最小通孔孔径及孔径分布

图5 毛细管流法获得的三层隔膜最大、平均、最小通孔孔径及孔径分布

图4、图5对比毛细管流孔径分析单层隔膜和三层隔膜通孔孔径及孔径分布，可以看出三层隔膜具有较大的泡点压力，对应的最大孔径值较小，平均孔径和最小孔径相比单层隔膜的也较小，孔径分布相对更窄。

| 综合比较两种表征技术

• 毛细管流法针对通孔孔径分布，而压汞法所获取的为通孔与盲孔的整体分布。因此毛细管法获得的分布跨度更窄。

• 两种技术均可验证三层隔膜的整体孔径更小并且分布相对更窄，此类设计权衡了离子传输和抑制枝晶的孔径需求。

上述结果印证了CFP与MIP协同表征在隔膜可靠性评价中的互补优势，为电动汽车、个人电子消费品等高安全需求应用提供了关键的孔隙结构质控依据，也为电动汽车快充工况及热失控防护等应用场景提供了材料筛选依据。
